6-38
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

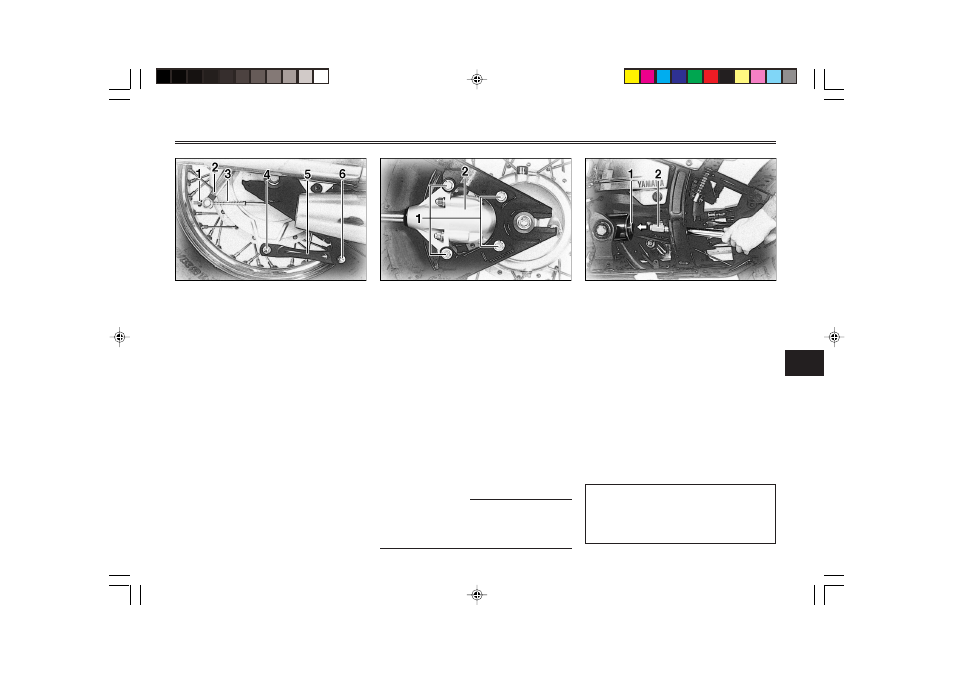

1. Регулировочная гайка свободного хода пе-
дали тормоза
2. Рычаг валика тормозного кулака
3. Тяга тормоза
4. Болт (пластины скобы)
5. Реактивная тяга тормоза
6. Болт (качающегося рычага)
2. Отсоедините реактивную
тягу тормоза от пластины
тормозной скобы, вывернув
болт.
3. Ослабьте болт реактивной
тяги тормоза на качающемся
рычаге.
4. Отверните гайку регулиров-
ки свободного хода педали
тормоза, а затем отсоедини-
те тягу тормоза от рычага ва-
лика тормозного кулака.
5. Снимите панель “А” (Описа-
ние операций снятия и уста-
новки панели приведены на
стр. 6-6.)
1. Болт (4 шт.)
2. Картер главной передачи
6. Выверните болты, которыми
картер главной передачи кре-
пится к качающемуся рычагу.
7. Приподнимите заднее колесо
над землей, как было указа-
но на стр. 6-35.
8. Придерживая приводной вал,
вытяните заднее колесо на-
зад так, чтобы снять следую-
щие детали как единое целое:
Колесо, ось колеса, картер
главной передачи и привод-
ной вал.
ПРИМЕЧАНИЕ:
Обязательно поддерживайте
приводной вал во время его вы-
тягивания.
. Карданный шарнир промежуточной шестерни
2. Приводной вал
EAU04191
Как установить заднее колесо
1. Установите заднее колесо,
ось колеса, картер главной
передачи и приводной вал,
продвигая колесо вперед и
направляя приводной вал в
карданный шарнир промежу-
точной шестерни.
2. Заверните болты крепления
катера главной передачи и
затяните их с требуемым мо-
ментом.
Момент затяжки :
Болты крепления картера
главной передачи
74 Н·м (7,4 кгс·м)
