Инструкция по эксплуатации Yamaha Drag Star XVS650 (2003)
Страница 20
3-3
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

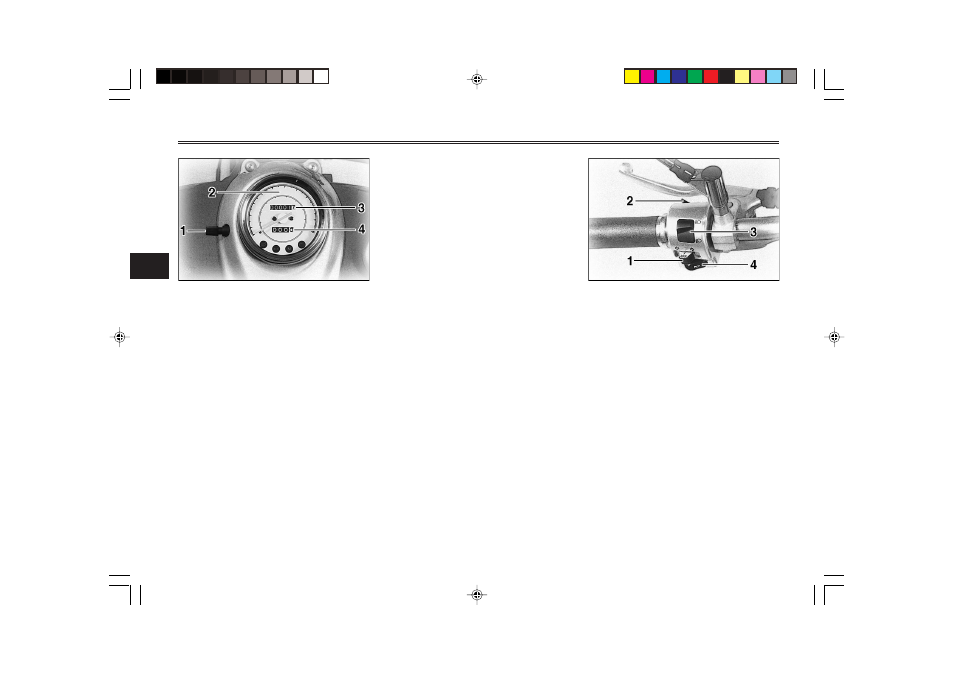

1. Ручка сброса счетчика дальности поездки
2. Спидометр
3. Одометр
4. Счетчик дальности поездки
EAU00095
Спидометр
В узел спидометра входят соб-
ственно спидометр, одометр и
счетчик дальности поездки.
Спидометр показывает скорость
движения. Одометр показывает
общий пробег мотоцикла. Счет-
чик дальности поездки показы-
вает пройденное расстояние с
момента сброса счетчика на
нуль при помощи ручки сброса.
Счетчик дальности данной по-
ездки можно использовать для
оценки расстояния, которое
можно проехать с полным баком
топлива. Эта информация позво-
ляет планировать будущие оста-
новки для заправки.
EAU00109
Противоугонная сигнализа-
ция (дополнительная)
Этот мотоцикл можно оборудо-
вать дополнительной противо-
угонной сигнализацией у диле-
ра фирмы “Ямаха”. Дополнитель-
ную информацию можно полу-
чить у дилера фирмы “Ямаха”.
1. Переключатель указателя поворотов
“4/6 “
2. Выключатель сигнализации обгона “& “
3. Переключатель света фары “&/% “
4. Выключатель звукового сигнала “*“
EAU00118
Выключатели на рукоятках
EAU03889
Переключатель указателя пово-
ротов “4
4
4
4
4
/ 6
6
6
6
6
“
Для индикации правого поворо-
та переведите переключатель в
положение “6“. Для индикации
левого поворота переведите пе-
реключатель в положение “4“.
При отпускании переключатель
возвращается в центральное по-
ложение. Для отмены подачи
сигнала поворота нажмите на
переключатель после того, как
он вернется в центральное поло-
жение.
5SC-28197-R0-3.pmd
2003/05/22, 15:05
3
