3-14
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

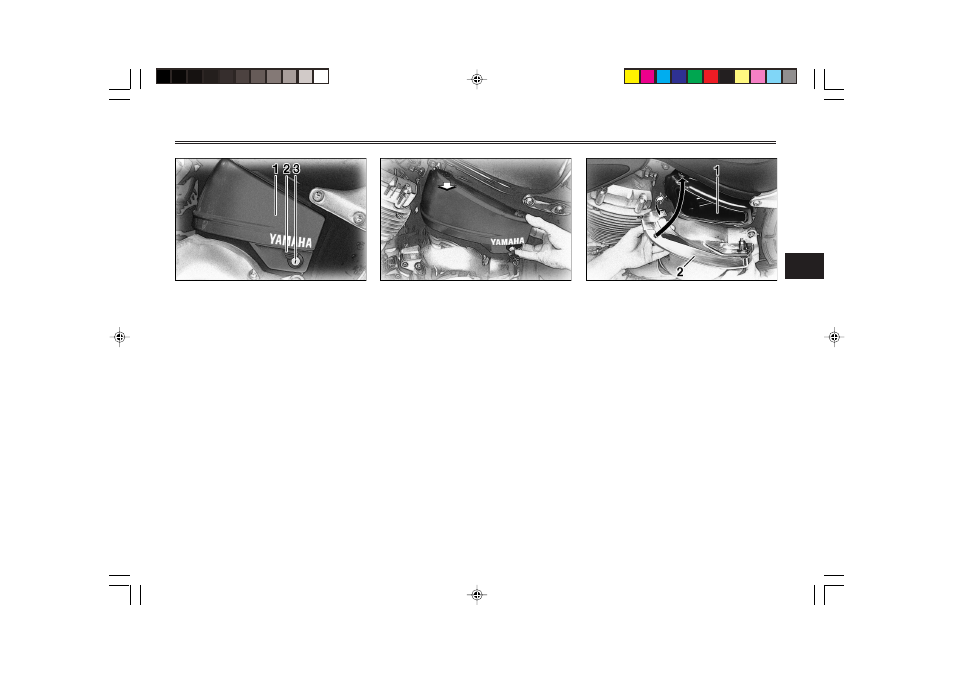

Как открыть багажное отделе-
ние
1. Сдвиньте крышку замка в
сторону, вставьте ключ и по-
верните его по часовой
стрелке.
2. Откиньте крышку багажного
отделения, как показано на
рисунке.
1. Багажное отделение
2. Крышка багажного отделения
Как закрыть багажное отделе-
ние
1. Установите крышку багажно-
го отделения в исходное по-
ложение, как показано на ри-
сунке.
2. Поверните ключ против часо-
вой стрелки, выньте его, по-
сле чего закройте крышку
замка.
1. Крышка багажного отделения
2. Крышка замка багажного отделения
3. Замок багажного отделения
EAU01869
Багажное отделение
Багажное отделение расположе-
но на левой стороне мотоцикла.
5SC-28197-R0-3.pmd
2003/05/22, 15:05
14
