ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU04083
Уровень масла в главной пе-
редаче
Перед каждой поездкой прове-
ряйте отсутствие утечек в кар-
тере главной передачи. При об-
наружении утечки масла обра-
щайтесь к дилеру фирмы “Ямаха”
по поводу проверки и ремонта
мотоцикла. Кроме того, следует
проверять уровень и заменять
масло, как указано ниже, через
интервалы, указанные в таблице
периодических технических об-
служиваний и смазываний.
EW000066
8
8
8
8
8
Не допускайте попадания
посторонних материалов в
картер главной передачи.
8
8
8
8
8
Следите за тем, чтобы мас-
ло не попадало на шину и на
диск колеса.
Как проверить уровень масла в
картере главной передачи
1. Установите мотоцикл на го-
ризонтальную площадку и
удерживайте его в верти-
кальном положении.
ПРИМЕЧАНИЕ:
8
Уровень масла в картере
главной передачи необходи-
мо проверять на холодном
двигателе.
8
При проверке уровня масла
мотоцикл должен быть ус-
тановлен без наклонов.
Даже небольшой наклон мо-
жет привести к ошибочным
результатам проверки.
2. Выверните пробку наливного
отверстия и проверьте уро-
вень масла в картере главной
передачи.
ПРИМЕЧАНИЕ:
Уровень масла должен доходить
до кромки наливного отверстия.
3. Если уровень масла находит-
ся ниже кромки наливного
отверстия, долейте масло
рекомендованного типа до
требуемого уровня.
Как заменить масло в картере
главной передачи
1. Установите под картер глав-
ной передачи поддон для
сбора отработанного масла.
2. Слейте масло из картера
главной передачи, вывернув
пробки наливного и сливного
отверстий.
3. Установите пробку сливного
отверстия катера главной пе-
редачи на место и затяните
ее с требуемым моментом.
Момент затяжки :
Пробка сливного отвер-
стия картера главной пере-
дачи
23 Н·м (2,3 кгс·м)

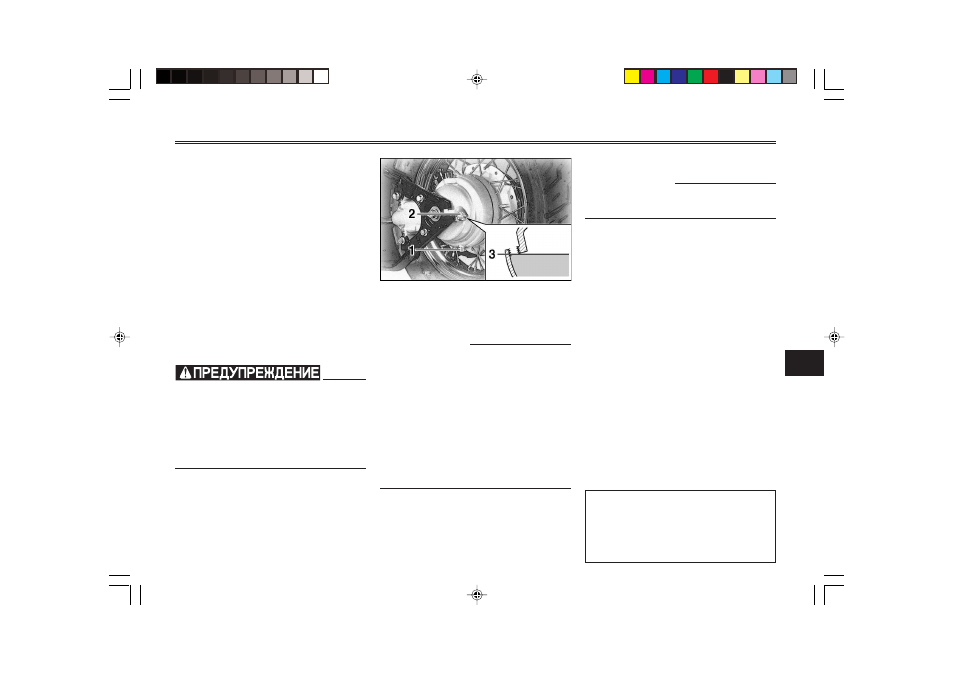

1. Пробка сливного отверстия картера главной
передачи
2. Пробка наливного отверстия картера глав-
ной передачи
3. Правильный уровень масла
