ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
Положение педали тормоза
Педаль тормоза должна нахо-
диться на 82 мм (для модели
XVS650) или на 108 мм (для мо-
дели XVS650A) выше верхней
части подножки, как показано на
рисунке. Периодически прове-
ряйте положение педали тормо-
за и, если необходимо, регули-
руйте его следующим образом :

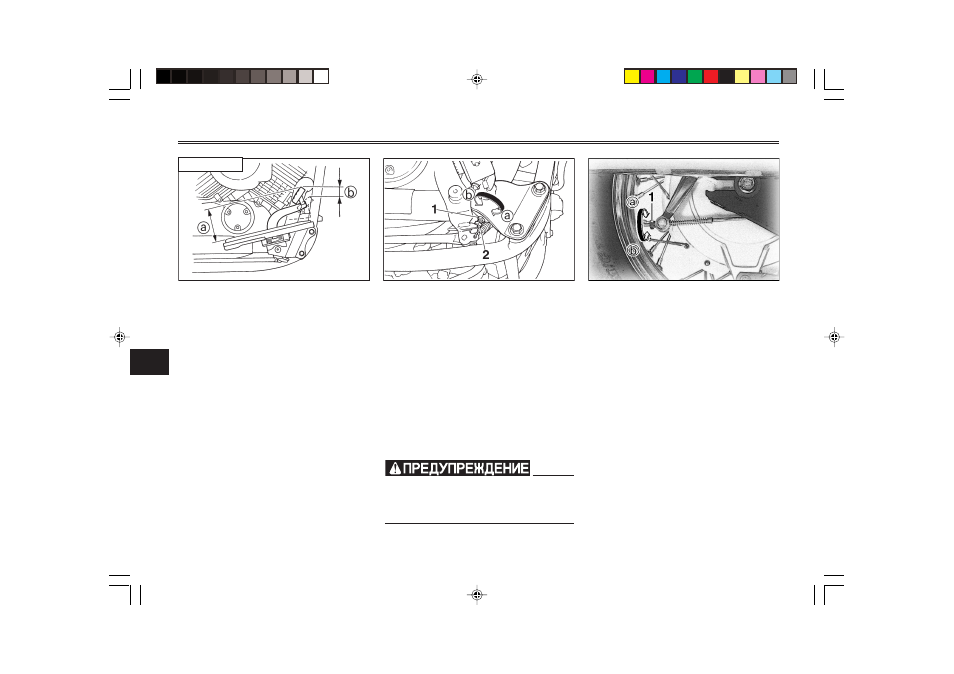

а. Расстояние между педалью тормоза и под-
ножкой.
b. Свободный ход педали тормоза
XVS650A
1. Ослабьте контргайку на пе-
дали тормоза.
2. Для того, чтобы поднять пе-
даль выше, вращайте регули-
ровочный болт в направлении
a
. Для того, чтобы опустить
педаль тормоза ниже, вра-
щайте регулировочный болт
в направлении b.
3. Затяните контргайку.
EWA00044
После регулировки положения
педали тормоза необходимо от-
регулировать ее свободный ход.
Свободный ход педали тормоза
Свободный ход педали тормоза
должен составлять 20-30 мм на
конце педали. Периодически
проверяйте величину свободно-
го хода педали тормоза и, если
необходимо, регулируйте ее сле-
дующим образом :
Для увеличения свободного
хода педали тормоза вращайте
регулировочную гайку в направ-
лении a. А для его уменьшения
вращайте регулировочную гайку
в направлении b.
1. Контргайка
2. Болт регулировки положения педали тормо-
за
1. Регулировочная гайка свободного хода пе-
дали тормоза
