6-24
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

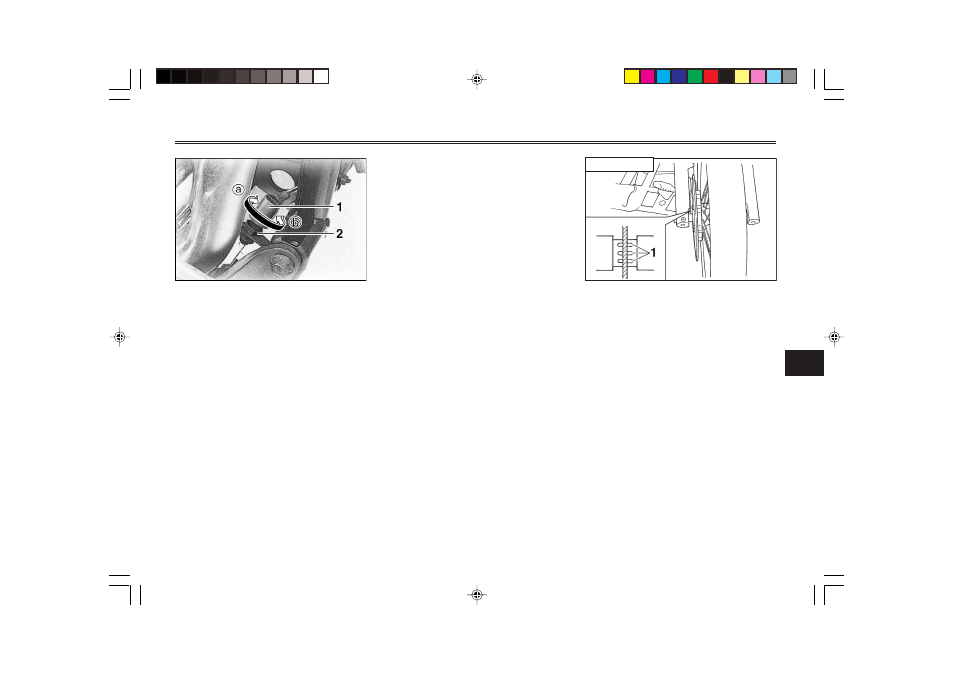

1. Выключатель стоп-сигнала заднего тормо-
за
2. Регулировочная гайка выключателя стоп-
сигнала заднего тормоза
EAU00713
Регулировка выключателя
стоп-сигнала заднего тормо-
за
Выключатель стоп-сигнала зад-
него тормоза, который включа-
ется при перемещении педали
тормоза, отрегулирован пра-
вильно, если стоп-сигнал заго-
рается перед самым началом
срабатывания тормоза. Если не-
обходимо, отрегулируйте вы-
ключатель стоп-сигнала сле-
дующим образом : Вращайте ре-
гулировочную гайку, удерживая
выключатель стоп-сигнала на
месте. Для того, чтобы стоп-
сигнал загорался раньше, вра-
щайте регулировочную гайку в
направлении a. Для того, чтобы
он загорался позже, вращайте ее
в направлении b.
EAU00720
Проверка передних тормоз-
ных накладок и задних тор-
мозных колодок
Проверку износа передних тор-
мозных накладок и задних тор-
мозных колодок следует прово-
дить через интервалы времени,
указанные в таблице периодиче-
ских технических обслуживаний
и смазываний.
1. Канавка индикации износа тормозной на-
кладки (3 шт.)
EAU03938
Передние тормозные накладки
На всех передних тормозных на-
кладках имеются канавки инди-
кации износа, которые позволя-
ют оценивать износ накладок, не
разбирая тормоза. Для того, что-
бы определить величину износа,
осмотрите индикаторные канав-
ки. Если накладка изношена на-
столько, что индикаторной ка-
навки почти не видно, поручите
дилеру фирмы “Ямаха” заменить
весь комплект тормозных коло-
док.
Передний
