ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

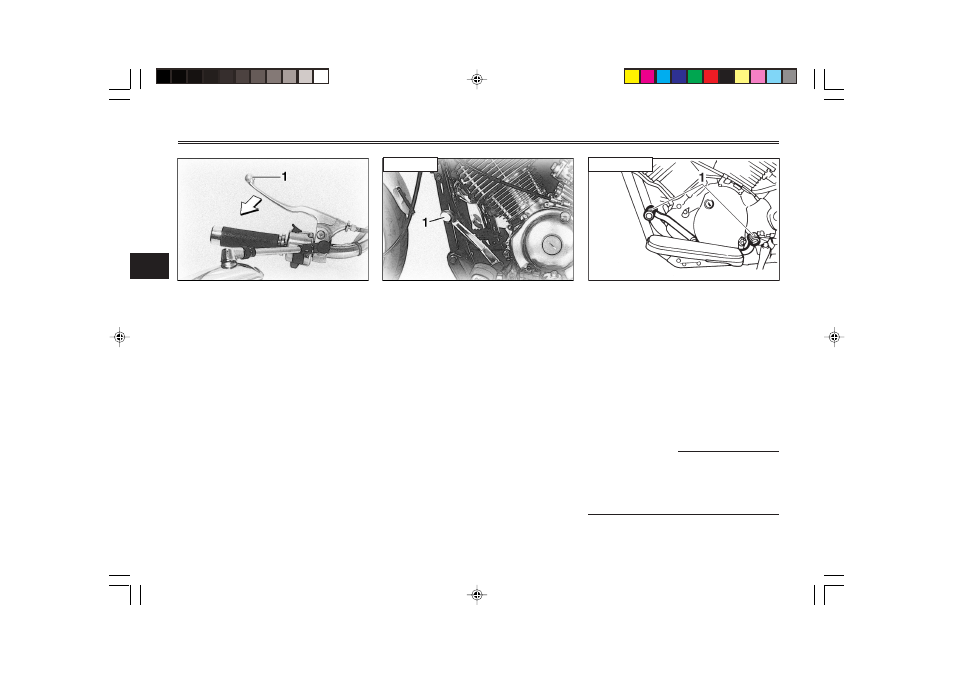

1. Рычаг сцепления
EAU00152
Рычаг сцепления
Рычаг сцепления расположен на
левой рукоятке руля. Для вы-
ключения сцепления прижмите
рычаг к рукоятке руля. Для
включения сцепления отпусти-
те рычаг. Для обеспечения плав-
ной работы сцепления рычаг
следует нажимать быстро, а от-
пускать медленно.
Рычаг сцепления оборудован
выключателем, который являет-
ся частью системы блокировки
цепей зажигания. (Описание сис-
темы блокировки цепей зажига-
ния приведено на стр. 3-16.)
1. Педаль переключателя передач
EAU00157
Педаль переключателя пере-
дач
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 6-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.
1. Педаль переключателя передач
EAU01215
Педаль переключателя пере-
дач (модель XVS650A)
Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 5-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.
ПРИМЕЧАНИЕ:
Используйте носок ноги или пят-
ку для повышения передачи и
носок ноги для понижения пере-
дачи.
XVS650
XVS650A
