ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
Как проводить техническое об-
служивание переднего колеса
1. Обеспечьте устойчивость
задней части мотоцикла, ис-
пользуя специальную мото-
циклетную стойку, а если ее
нет, то установив домкрат
под раму мотоцикла перед
задним колесом.
2. Поднимите переднее колесо
над землей при помощи мото-
циклетной стойки.
Как проводить техническое об-
служивание заднего колеса
Приподнимите заднее колесо
над землей, используя мотоцик-
летную стойку, а если ее нет, то
установив домкраты либо с обе-
их сторон рамы перед задним
колесом, либо с обеих сторон
качающегося рычага.

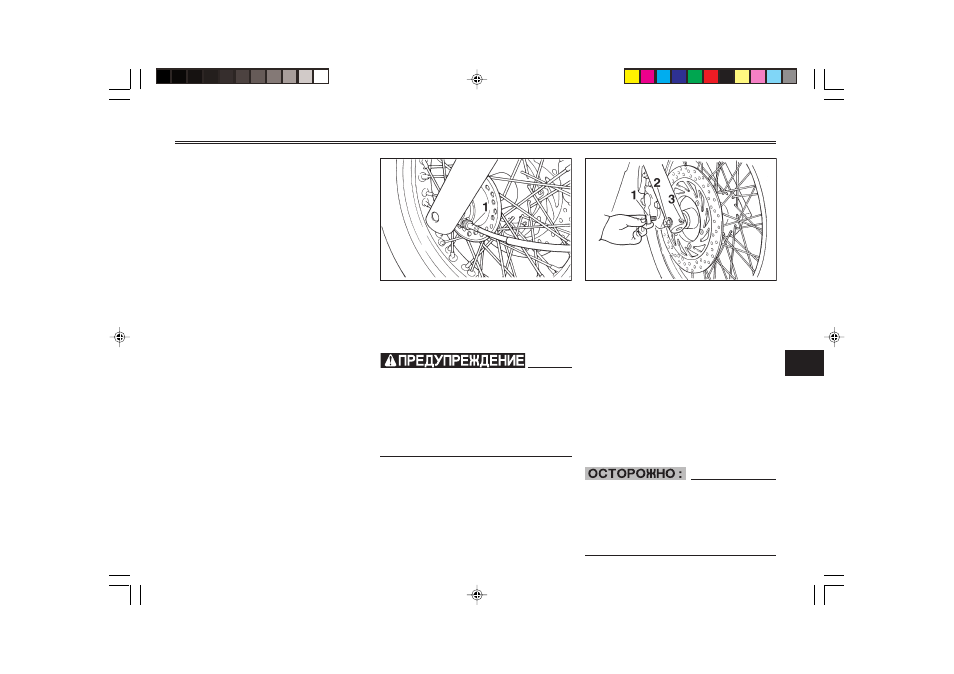

1. Трос спидометра
EAU03737
Переднее колесо
Как снять переднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Отсоедините трос спидомет-
ра от переднего колеса.
1. Резиновый колпачок
2. Ось колеса
3. Стяжной болт оси переднего колеса
2. Ослабьте стяжной болт оси
переднего колеса.
3. Снимите резиновый колпа-
чок, а затем ослабьте ось ко-
леса.
4. Приподнимите переднее ко-
лесо над землей, как было
указано на стр. 6-35.
5. Вытяните ось колеса и сни-
мите колесо.
ECA00048
Не нажимайте на рычаг тормоза
после того, как будет снято ко-
лесо вместе с тормозным дис-
ком, т. к. это ведет к смыканию
тормозных колодок.
