ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
его уменьшения вращайте
штуцер в направлении b.
3. Если требуемая величина
свободного хода рычага сце-
пления была достигнута, за-
тяните контргайку и пропус-
тите остальные операции.
Если нет, то поступайте сле-
дующим образом:
4. Полностью заверните регу-
лировочный штуцер рычага
сцепления в направлении a
для того, чтобы освободить
трос сцепления.
5. Ослабьте контргайку на кар-
тере двигателя.

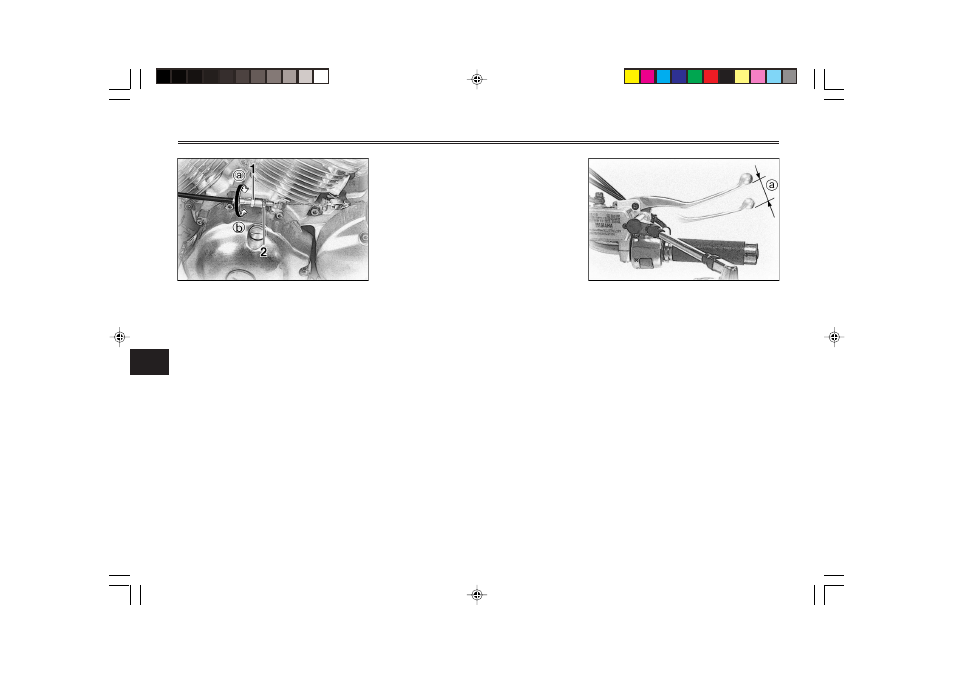

1. Гайка регулировки свободного хода рычага
сцепления
2. Контргайка
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a
.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
b
.
7. Затяните контргайки на ры-
чаге сцепления и на картере
двигателя.
a. Свободный ход рычага тормоза
EAU00696
Регулировка свободного хода
рычага сцепления
Величина свободного хода рыча-
га тормоза должна составлять
10-15 мм, как показано на рисун-
ке. Периодически проверяйте
величину свободного хода рыча-
га тормоза и, если необходимо,
регулируйте ее следующим об-
разом :
