Инструкция по эксплуатации Yamaha Drag Star XVS650 (2003)
Страница 86
6-37
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

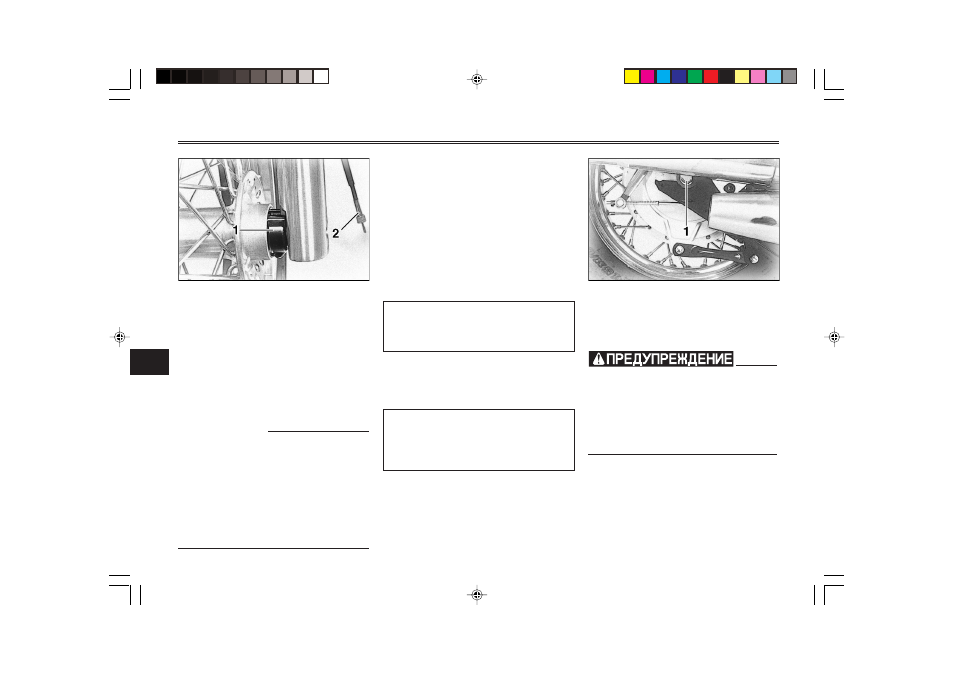

1. Редуктор спидометра
2. Трос спидометра
EAU03885
Как установить переднее коле-
со
1. Установите редуктор спидо-
метра на ступицу колеса, со-
вместив его выступы с проре-
зями.
2. Поднимите колесо между
стойками вилки.
ПРИМЕЧАНИЕ:
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как вставить
между ними тормозной диск, и
следите за тем, чтобы паз на ре-
дукторе спидометра был совме-
щен с фиксатором на стойке вил-
ки.
3. Вставьте ось колеса.
4. Опустите переднее колесо на
землю.
5. Нажмите несколько раз на
руль, чтобы убедиться в пра-
вильной работе вилки.
6. Затяните ось колеса с тре-
буемым моментом, после
чего установите резиновый
колпачок.
Момент затяжки :
Ось колеса :
59 Н·м (5,9 кгс·м)
7. Затяните стяжной болт оси
переднего колеса с требуе-
мым моментом.
Момент затяжки :
Стяжной болт оси передне-
го колеса :
20 Н·м (2,0 кгс·м)
8. Присоедините трос спидо-
метра.
1. Гайка оси
EAU01350
Заднее колесо
Как снять заднее колесо
EW000122
Рекомендуется поручить техни-
ческое обслуживание колеса
дилеру фирмы “Ямаха”.
Надежно установите мотоцикл
так, чтобы исключить опасность
его падения.
1. Ослабьте гайку оси.
