Инструкция по эксплуатации Yamaha Drag Star XVS650 (2003)
Страница 81
6-32
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

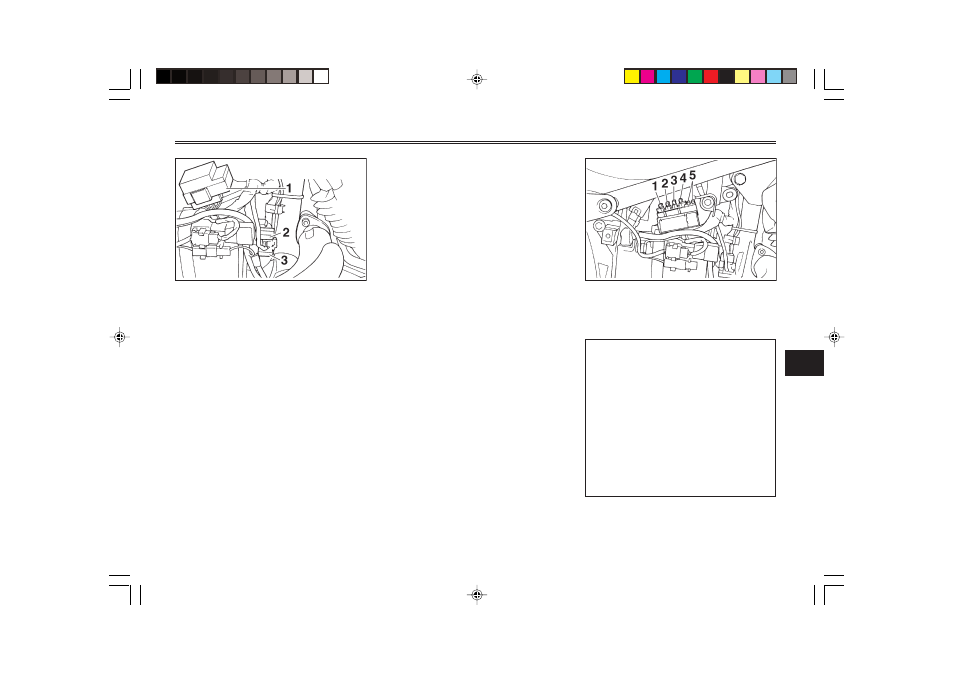

1. Коробка плавких предохранителей
2. Главный предохранитель
3. Запасной главный предохранитель
EAU04190*
Замена плавких предохрани-
телей
Главный предохранитель и пре-
дохранительная коробка, в кото-
рой находятся плавкие предо-
хранители отдельных цепей, рас-
положены за панелью “В”. (Описа-
ния операций снятия и установ-
ки панели приведены на стр. 6-7.)
Если перегорел какой-либо пре-
дохранитель, замените его сле-
дующим образом :
1. Установите ключ в положе-
ние “OFF” (“ВЫКЛЮЧЕНО”) и
отключите соответствую-
щую электрическую цепь.
2. Выньте перегоревший плав-
кий предохранитель и уста-
новите новый предохрани-
тель с указанным номиналь-
ным током срабатывания.
1. Предохранитель системы зажигания
2. Предохранитель системы сигнализации
3. Предохранитель фары
4. Предохранитель подогрева карбюратора
5. Запасной предохранитель (2 шт.)
Номинальные токи срабаты-
вания предохранителей :
Главный предохранитель :
30 A
Предохранитель фары : 15 A
Предохранитель системы
сигнализации :
10 A
Предохранитель системы
зажигания :
10 A
Предохранитель подогрева
карбюратора :
15 A
