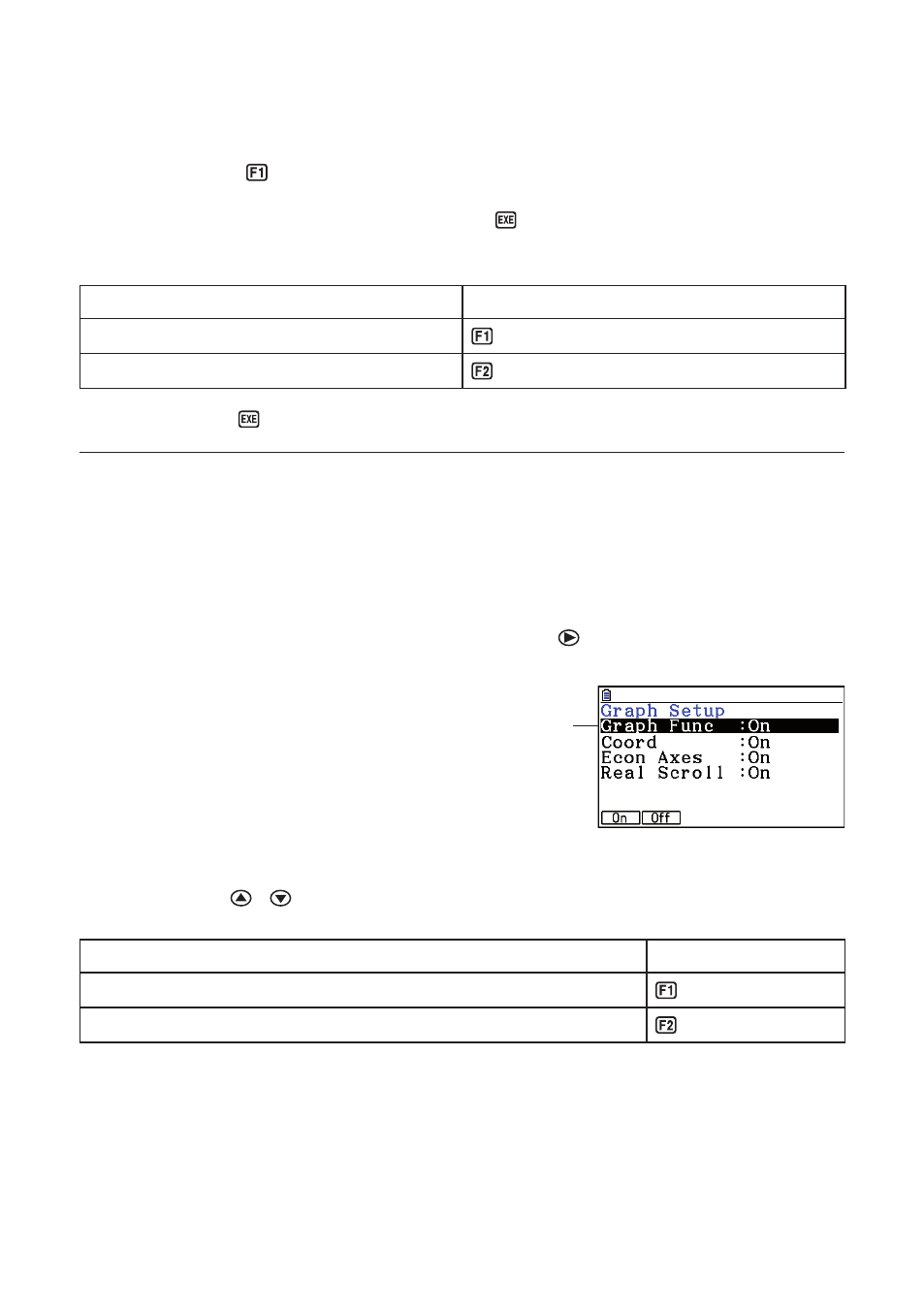

B-17
y Настройка значения порога срабатывания триггера
и управления уровня движения
1. Выберите параметр «Threshold».
2. Нажмите клавишу
(EDIT) для отображения на дисплее диалогового окна настройки значения по-
рога срабатывания триггера и управления уровня движения.
3. Введите необходимые значения и нажмите клавишу
.
4. Выберите параметр «Level».
5. Нажмите одну из функциональных клавиш, как указано ниже.
Для выбора значения уровня
Нажмите клавишу
Ниже
(Below)
Выше
(Above)
6. Нажмите клавишу
для окончания настройки Trigger Setup и возврата к меню Advanced Setup (стр. B-8).
Настройка графика
На экране настройки графика Graph Setup вы можете настроить параметры графика после завершения
выбора устройства. На экране Sample Setup (стр. B-11) установите включение или отключение отобра-
жения графиков.
y Настройка параметра Graph Setup
1. Вызовите меню Advanced Setup (стр. B-8), нажмите клавишу
(Graph).
y
На дисплее отобразится экран настройки Graph Setup.
Выбранный параметр
Экран настройки Graph Setup
2. Для изменения включения или отключения отображения названия графических данных, при помощи
клавиш курсора
и
выберите параметр «Graph Func». Затем нажмите одну из функциональных
клавиш, как указано ниже.
Настройка отображения названия графических данных
Нажмите клавишу
Название источника данных отображается
(On)
Название источника данных скрыто
(Off)
y
Когда данные графика хранятся в памяти файлов, то имя файла отобразится в качестве названия
источника данных. Когда данные графика хранятся в текущей области данных, то будет отображено
название канала.
Примечание
y
Более подробную информацию об устройстве памяти данных и текущей области данных, см. раздел
«Устройство памяти данных» (стр. B-33).
