5-23
5. Построение двух графиков на одном экране
Копирование графика на дополнительный экран
Режим Dual Graph (двойной график) позволяет разбить экран на две части. После этого вы можете по-
строить на каждом экране два различных графика функций и сравнить их, или на одном экране построить
график обычного размера, а на другом экране масштабированный вариант графика этой функции. Таким
образом, режим двойного графика удобный инструмент для анализа графиков.
В режиме двойного графика левый экран называется «основным экраном», а правый – «дополнительным
экраном».
y Основной экран
На основном экране выполняется построение графика выбранной функции.
y Дополнительный экран
График на дополнительном экране получается путем копирования или масштабирования графика с
основного экрана. Параметры окна просмотра для основного и дополнительного экрана можно назначать
свои.
y Копирование графика на дополнительный экран
1. Из главного меню выберите режим Graph.
2. На экране настройки выберите для пункта «Dual Screen» (Двойной экран) опцию «G + G».
3. Настройте окно просмотра для основного экрана.
Нажмите
клавишу (RIGHT) для отображения на дисплее экрана настроек для дополнительного
экрана. Нажатие клавиши
(LEFT) позволяет вернуться к настройкам основного экрана.
4. Введите функцию и постройте ее график на основном экране.
5. Выберите необходимую опцию для режима двойного графика.
(COPY) ... Скопировать график на дополнительный экран
(SWAP) ... Поменять местами содержимое основного и дополнительного экранов
y

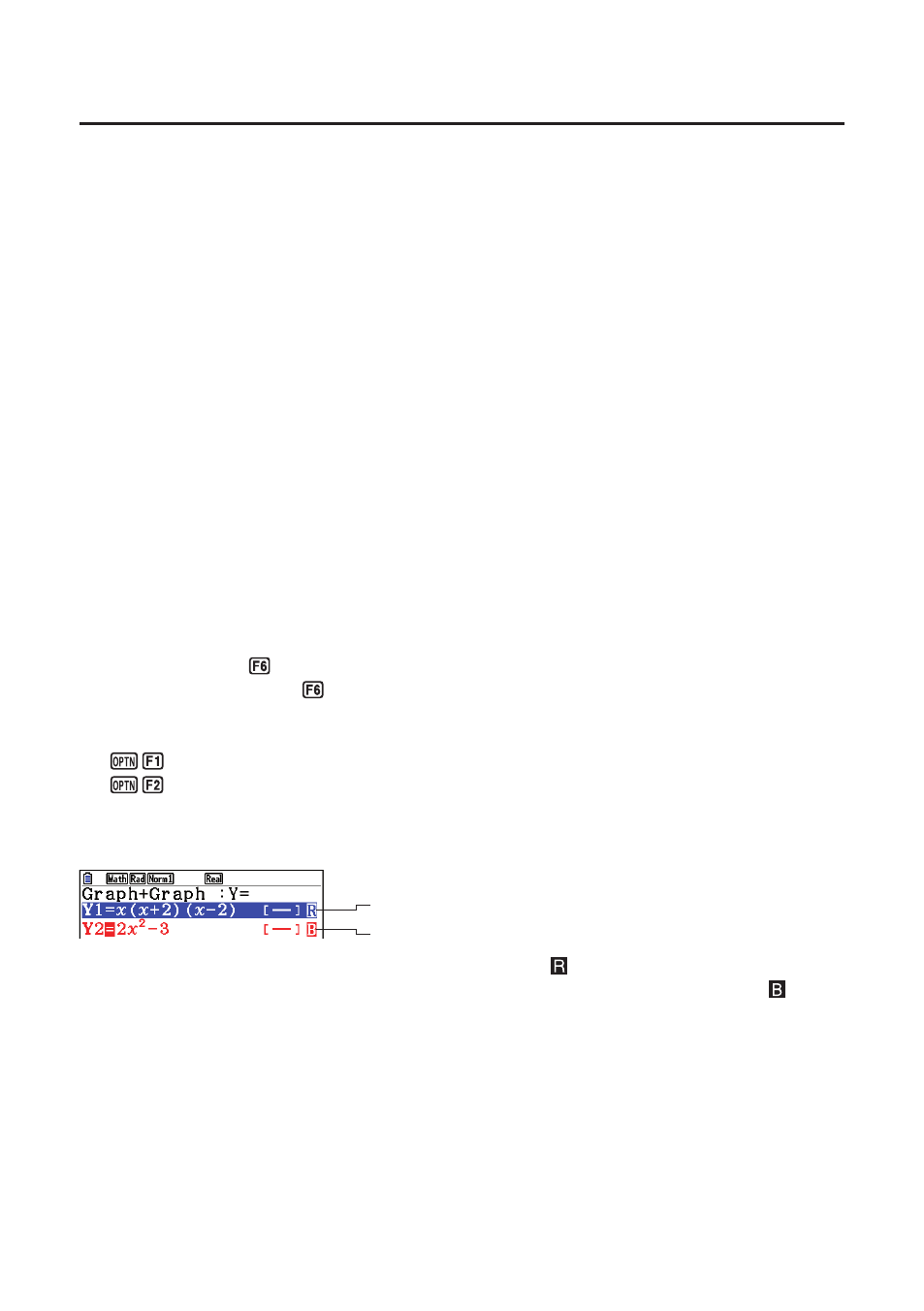

В списке графических функций справа от функции появляется индикатор, обозначающий каким спо-
собом будет построен график данной функции.
Индикатор графика, расположенного на дополнительном экране
(с правой части дисплея)
Индикатор графика, расположенного на обоих экранах
При построении графика функции, отмеченной индикатором « », он будет расположен на дополни-
тельном экране, т.е. на правой части дисплея. График функции, отмеченной индикатором « », будет
построен на обоих экранах.
