16
Ru
Подключения
■ Аудиоплеер
y
•
Рекомендуется подключать коаксиальный цифровой выходной терминал CD-плеера к гнезду AV3.
Данный аппарат оснащен tерминал DOCK, к которому
можно подключить универсальную док-станцию
Yamaha iPod (YDS-11, продается отдельно) или
беспроводной Bluetooth-приемник аудиосигнала (YBA-
10, продается отдельно). Можно воспроизводить сигнал
с компонента iPod или Bluetooth через данный аппарат,
подключив его терминалу DOCK.
Воспользуйтесь специальным кабелем для
установки соединения между док-станцией/
приемником и данным аппаратом.
Для подключения игровой приставки или видеокамеры
к данному аппарату используйте гнезда VIDEO AUX на
передней панели. Перед выполнением подключений
обязательно уменьшите громкость звука данного
аппарата и других компонентов.
Примечание
•
При подключении внешних компонентов одновременно к
гнезду PORTABLE и гнезду AUDIO, будет выводиться звук,
подаваемый через гнездо PORTABLE.
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного
аппарата
Внешние компоненты
Выходные гнезда
Внешние компоненты с оптическим
цифровым выходом
Оптический цифровой
выход
AV 1 (TV)
OPTICAL
AV 4
OPTICAL
Внешние компоненты с
коаксиальным цифровым выходом
Коаксиальный
цифровой выход
AV 2
COAXIAL
AV 3 (CD)
COAXIAL
Внешние компоненты с аналоговым
аудиовыходом
Аналоговый
аудиовыход
AV 5
AUDIO
AV 6
AUDIO
AUDIO 1
AUDIO
AUDIO 2
AUDIO
Информация о выходных аудио/видеотерминалах
В числе аналоговых аудио- и видеосигналов, подаваемых на данный аппарат через входные терминалы, через гнезда AV
OUT и AUDIO OUT будут выводиться аудио/видеосигналы выбранных источников сигнала. Вывод входного сигнала
HDMI, входного сигнала COMPONENT VIDEO или входного цифрового аудиосигнала невозможен.
При использовании гнезда AV OUT: подключите внешний компонент к композитному или аналоговому аудиотерминалу.
При использовании гнезда AUDIO OUT: подключите внешний компонент к аналоговому аудиотерминалу.

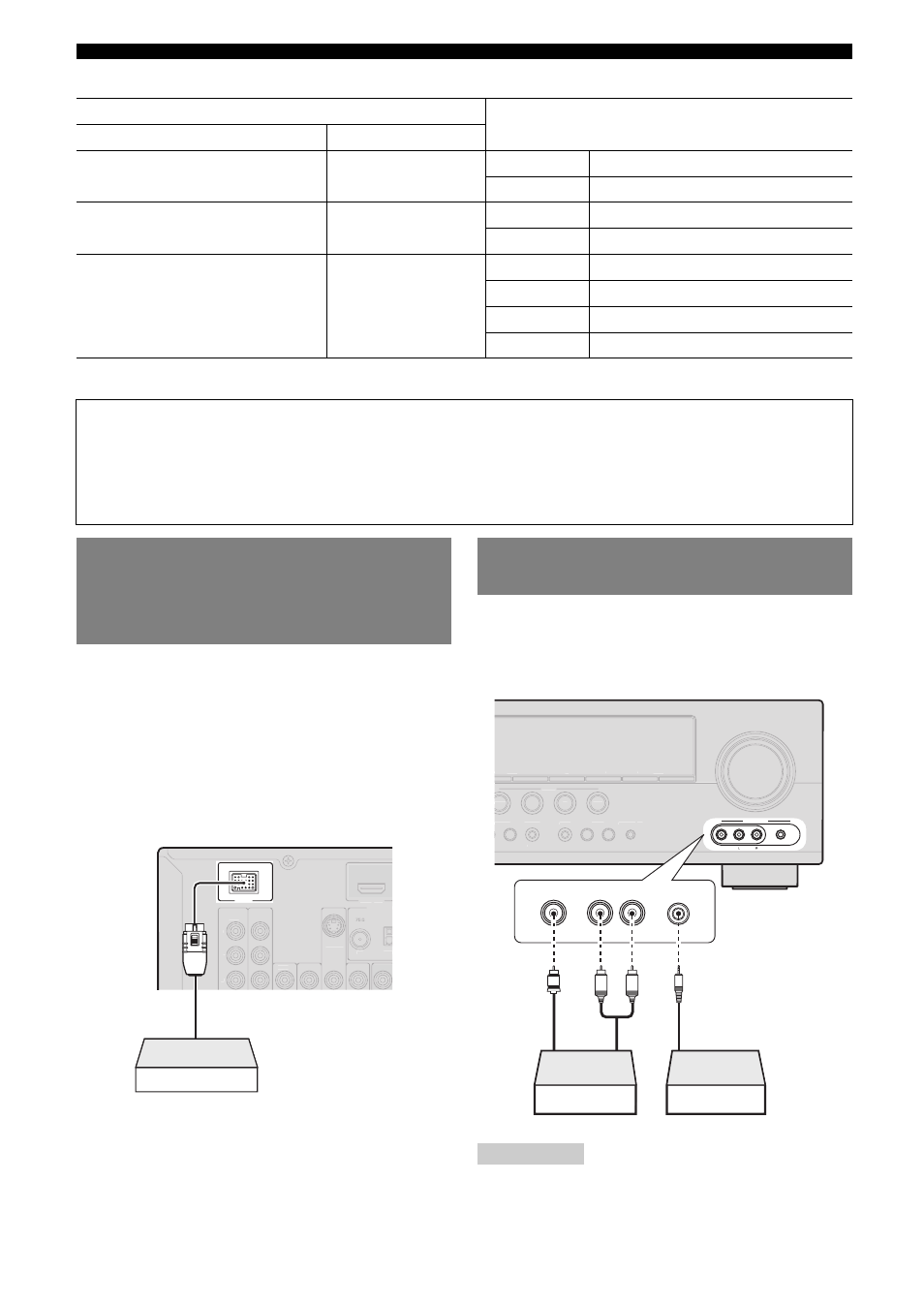

Подключение универсальной
док-станции Yamaha iPod или
беспроводного Bluetooth™-
приемника аудиосигнала
DOCK
S VIDEO
UNBAL.
FM
GND
ANTENNA
VIDEO
P
R
P
B
Y
VIDEO
HDMI OUT
COMPONENT
Универсальная док-станция
Yamaha iPod/беспроводной
Bluetooth-приемник аудиосигнала
Использование гнезд VIDEO
AUX на передней панели
VIDEO
AUDIO
PORTABLE
VIDEO AUX
OGRAM
STRAIGHT
INPUT
OPTIMIZER MIC
VOLUME
EFFECT
h
l
h
BD/DVD
TV
CD
RADIO
SCENE
PRESET
l
h
l
h
TUNING
FM
AM
DIRECT
R
L
AUDIO
VIDEO
V
L
R
PORTABLE
Игровая приставка/видеокамера
Музыкальный плеер
Аналог
овый
ау
д
и
о
в
ы
х
од
Аналог
овый
ау
д
и
о
в
ы
х
од
Видеовых
о
д
