Подключение других компонентов, С. 15, Аудио и видеоплеер / телеприставка y – Инструкция по эксплуатации Yamaha RX-V565
Страница 79
15
Ru
Подключения
Ру
сс
кий
ВВЕ
ДЕНИЕ
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИ
Я
ПРИЛОЖЕНИЕ
ПОДГ
О
Т
ОВК
А
ОСНО
ВН
ЫЕ
ОПЕР
АЦИИ
ДО
ПОЛН
И
ТЕЛЬН
Ы
Е
ОПЕ
РАЦИИ
Данный аппарат оснащен входными и выходными терминалами для соответствующих источников
входных и выходных сигналов. Он позволяет воспроизводить звук и изображение с источников входного
сигнала, выбранных с помощью дисплея передней панели или пульта ДУ.
Примечание
•
При подключении данного аппарата к внешним компонентам убедитесь, что он находится в состоянии ожидания.
■ Аудио и видеоплеер / Телеприставка
y
•
Источники входного сигнала, указанные в скобках, рекомендуется подключать к соответствующим гнездам. Если компонент совместим с функцией SCENE,
источник входного сигнала можно переключить на этот компонент с помощью одной клавиши, используя функцию SCENE (см. стр. 21).
•
Можно необходимым образом изменить название источника входного сигнала, отображаемое на дисплее передней панели или на
экранном меню видеомонитора (см. стр. 45).

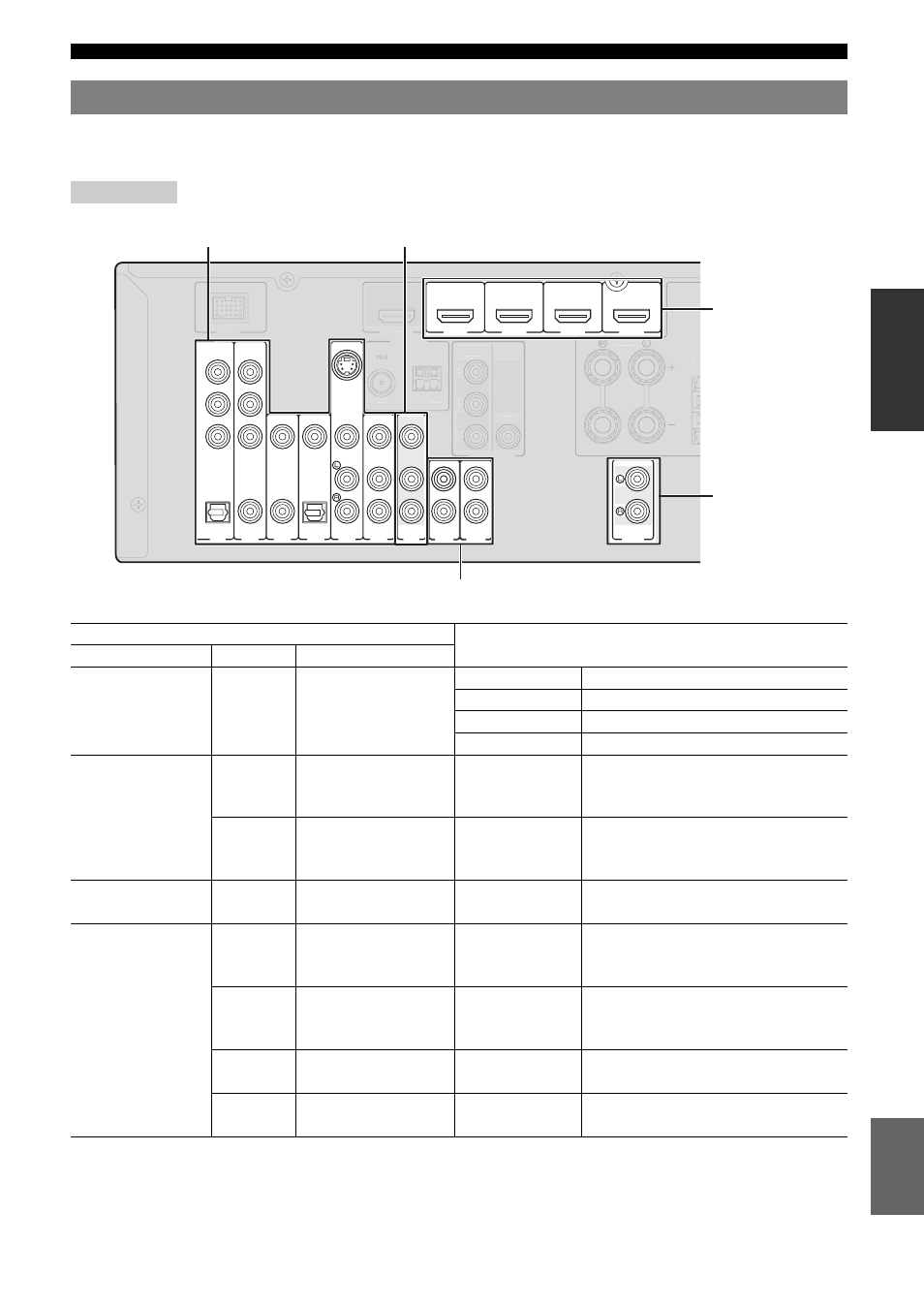

Подключение других компонентов
Выходные гнезда на подключенном внешнем компоненте
Источники входного сигнала/гнезда данного аппарата
Внешние компоненты
Сигналы
Выходные гнезда
Внешние
компоненты с
выходом HDMI
Аудио/
видео
Выход HDMI
HDMI 1 (BD/DVD)
HDMI 1
HDMI 2
HDMI 2
HDMI 3
HDMI 3
HDMI 4
HDMI 4
Внешние
компоненты с
компонентным
видеовыходом
Аудио
Оптический цифровой
выход
AV 1 (TV)
OPTICAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Аудио
Коаксиальный
цифровой выход
AV 2
COAXIAL
Видео
Компонентный видеовыход
COMPONENT VIDEO
Внешние компоненты
с выходом S-video
Аудио
Аналоговый аудиовыход
AV 5
AUDIO
Видео
Выход S-video
S VIDEO
Внешние
компоненты с
композитным
видеовыходом
Аудио
Коаксиальный
цифровой выход
AV 3 (CD)
COAXIAL
Видео
Композитный выход
VIDEO
Аудио
Оптический цифровой
выход
AV 4
OPTICAL
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 5
AUDIO
Видео
Композитный выход
VIDEO
Аудио
Аналоговый аудиовыход
AV 6
AUDIO
Видео
Композитный выход
VIDEO
S VIDEO
VIDEO
P
R
P
B
Y
OPTICAL
( TV )
AV 1
AV 2
COAXIAL
AV 3
(CD)
COAXIAL
OPTICAL
AV 4
AV 5
AV
OUT
AUDIO1
AUDIO2
VIDEO
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
AV 6
AUDIO
OUT
COMPONENT
UNBAL.
FM
GND AM
ANTENNA
P
R
P
B
Y
COMPONENT
VIDEO
DOCK
HDMI OUT
VIDEO
MONITOR OUT
FRONT
CE
Аудио / видео вход (AV 1-6)
Аудио / видео выход (AV OUT)
Аудиовход (AUDIO 1-2)
Вход HDMI
(HDMI 1-4)
Аудиовыход
(AUDIO OUT)
