Названия компонентов и их функции
Ру
сс
кий
ВВЕДЕНИ
Е
ДО
ПОЛ
Н
И
Т
Е
Л
Ь
Н
А
Я
И
Н
ФОР
М
АЦ
ИЯ
ПРИЛО
ЖЕНИЕ
ПОДГ
О
Т
ОВК
А
ОСНОВНЫЕ
ОП
ЕР
А
ЦИИ
Д
О
ПОЛ
Н
ИТЕ
Л
Ь
Н
ЫЕ
О
П
Е
РАЦ
ИИ
a DOCK терминал
Для подключения дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
Bluetooth-приемника (YBA-10) (см. стр. 16).
b HDMI OUT/HDMI 1-4
Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(см. стр. 15).
c ANTENNA гнездо
Для подключения к поставляемым антеннам FM и AM
(см. стр. 17).
d SPEAKERS терминал
Для подключения правой и левой фронтальных
колонок, центральной колонки, колонок окружающего
звучания и тыловых колонок окружающего звучания
(см. стр. 11).
e AV 1-6
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (см. стр. 15).
f AV OUT
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
g AUDIO 1/2
Для подключения внешних компонентов к аудиовходам
1-2 (см. стр. 16).
h MONITOR OUT
Вывод видеосигналов с данного аппарата на
видеомонитор, например, на телевизор (см. стр. 14).
i AUDIO OUT
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
j PRE OUT
Для подключения сабвуфера со встроенным
усилителем (см. стр. 11).
k Силовой кабель
Для подключения данного кабеля к настенной розетке
переменного тока (см. стр. 17).

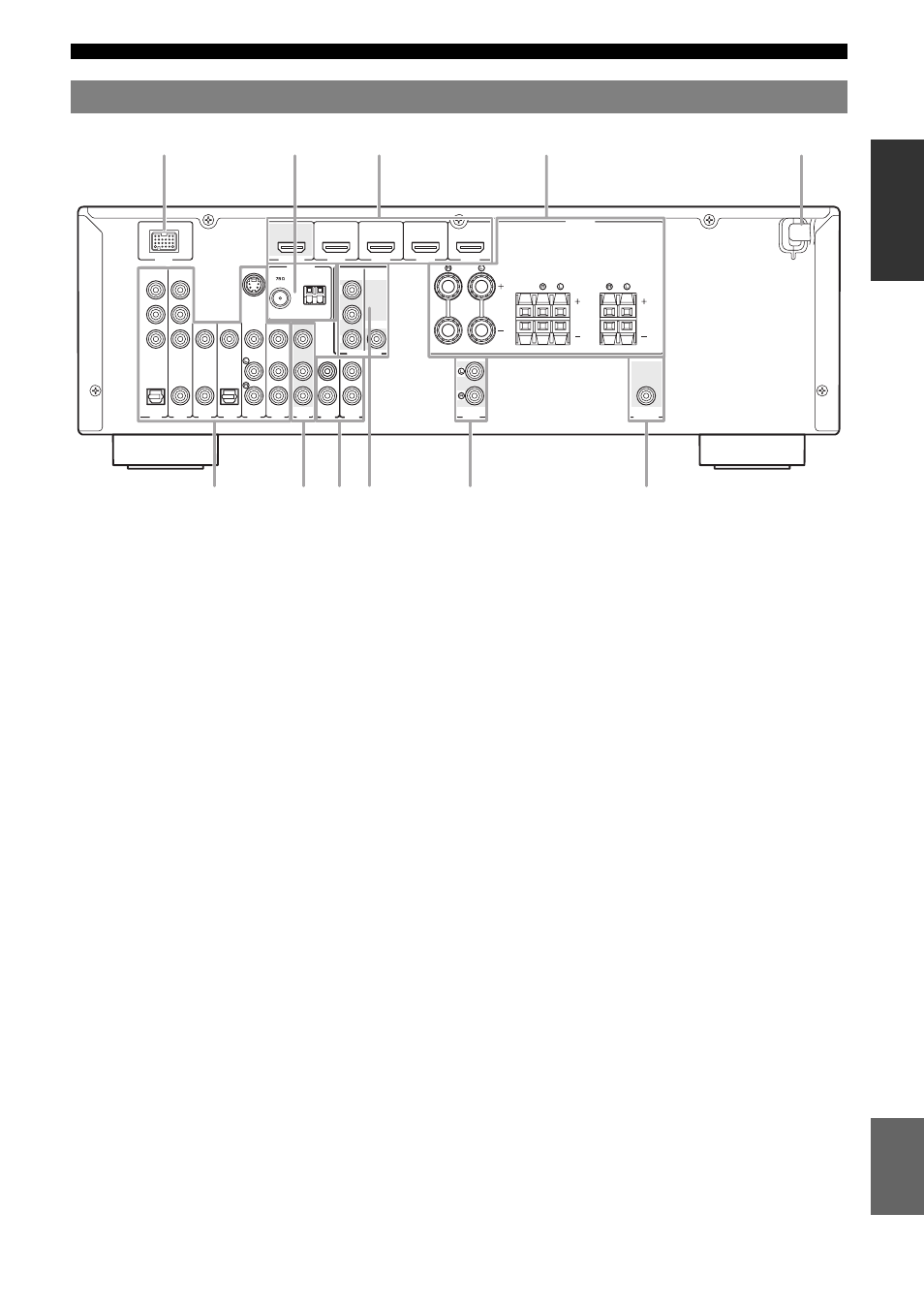

Задняя панель
S VIDEO
UNBAL.
FM GND AM
ANTENNA
P R
P B
Y
COMPONENT
VIDEO
SPEAKERS
DOCK
VIDEO
P R
P B
Y
OPTICAL
( TV )
AV 1 AV 2
COAXIAL
AV 3
(CD)
COAXIAL OPTICAL
AV 4 AV 5
AV
OUT AUDIO1 AUDIO2
VIDEO
HDMI HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI 4 OUT
AV 6
VIDEO
MONITOR OUT
AUDIO
OUT
FRONT
CENTER SURROUND
PRE OUT
SUBWOOFER
BACK/ BI-AMP SURROUND
COMPONENT
a b c
e f h g i j
k d
