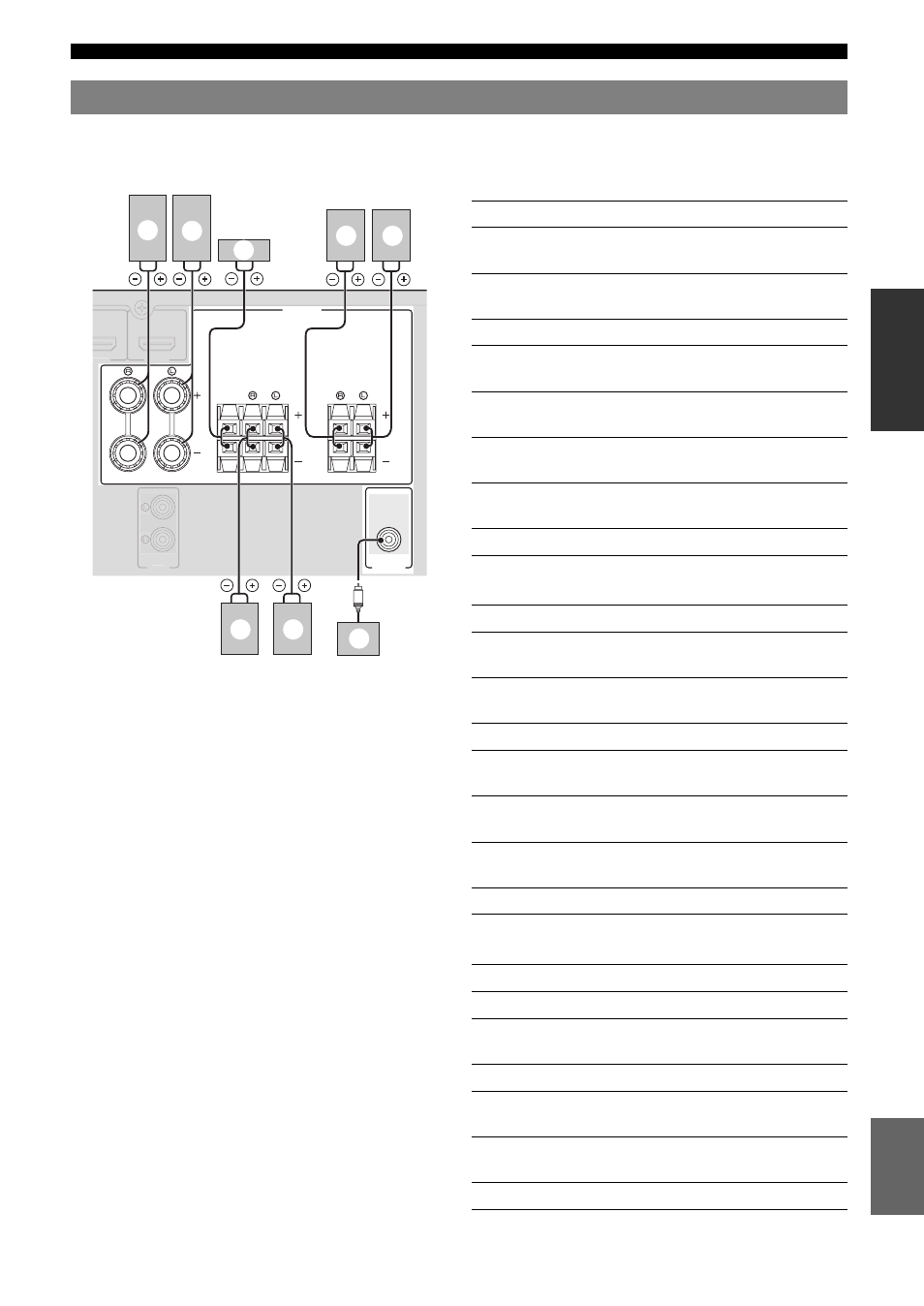

При подключении колонок подключайте их к соответствующим терминалам следующим образом в
соответствии с расположением колонок.
■ 7.1-канальный звук
■ 6.1-канальный звук
■ 5.1-канальный звук
Подключение колонок
SPEAKERS
FRONT
CENTER
SURROUND
PRE OUT
SUBWOOFER
BACK/
BI-AMP
SURROUND
DMI 3
HDMI 4
AUDIO
OUT
e
d
b
a
c
g
f
h
Колонки
Гнезда на аппарате
a Фронтальная левая
колонка
FRONT (L)
b Фронтальная правая
колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка
окружающего звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
f Левая тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (L)
g Правая тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (R)
h Сабвуфер
SUBWOOFER
Колонки
Гнезда на аппарате
a Фронтальная левая
колонка
FRONT (L)
b Фронтальная правая
колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка
окружающего звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
f Тыловая колонка
окружающего звучания
SURROUND
BACK/BI-AMP (L)
h Сабвуфер
SUBWOOFER
Колонки
Гнезда на аппарате
a Фронтальная левая колонка
FRONT (L)
b Фронтальная правая
колонка
FRONT (R)
c Центральная колонка
CENTER
d Левая колонка
окружающего звучания
SURROUND (L)
e Правая колонка
окружающего звучания
SURROUND (R)
h Сабвуфер
SUBWOOFER
