32
Ru
Подключения
o Индикатор уровня VOLUME
• Показывает текущий уровень громкости.
• Мигает при включенной функции отключения
звука (стр. 43).
p Индикаторы входного канала и колонок
Индикаторы входных каналов
• Отображают компоненты канала текущего
цифрового сигнала.
• Горит или мигает в зависимости от настроек
колонок во время выполнения
автоматической настройки аппарата
(стр. 34).
Индикаторы колонок присутствия
Горит в соответствии с настройкой параметра
“Фронт презенс” (стр. 76) в меню
“Конфигурация”, когда аппарат выполняет
процедуру автоматической настройки (стр. 34)
или процедуру настройки уровня колонок в
меню “Уровень” (стр. 77).
q Индикаторы ZONE2/ZONE3/ZONE4
Высвечивается при включении зоны 2, зоны 3 или
зоны 4 (стр. 110).

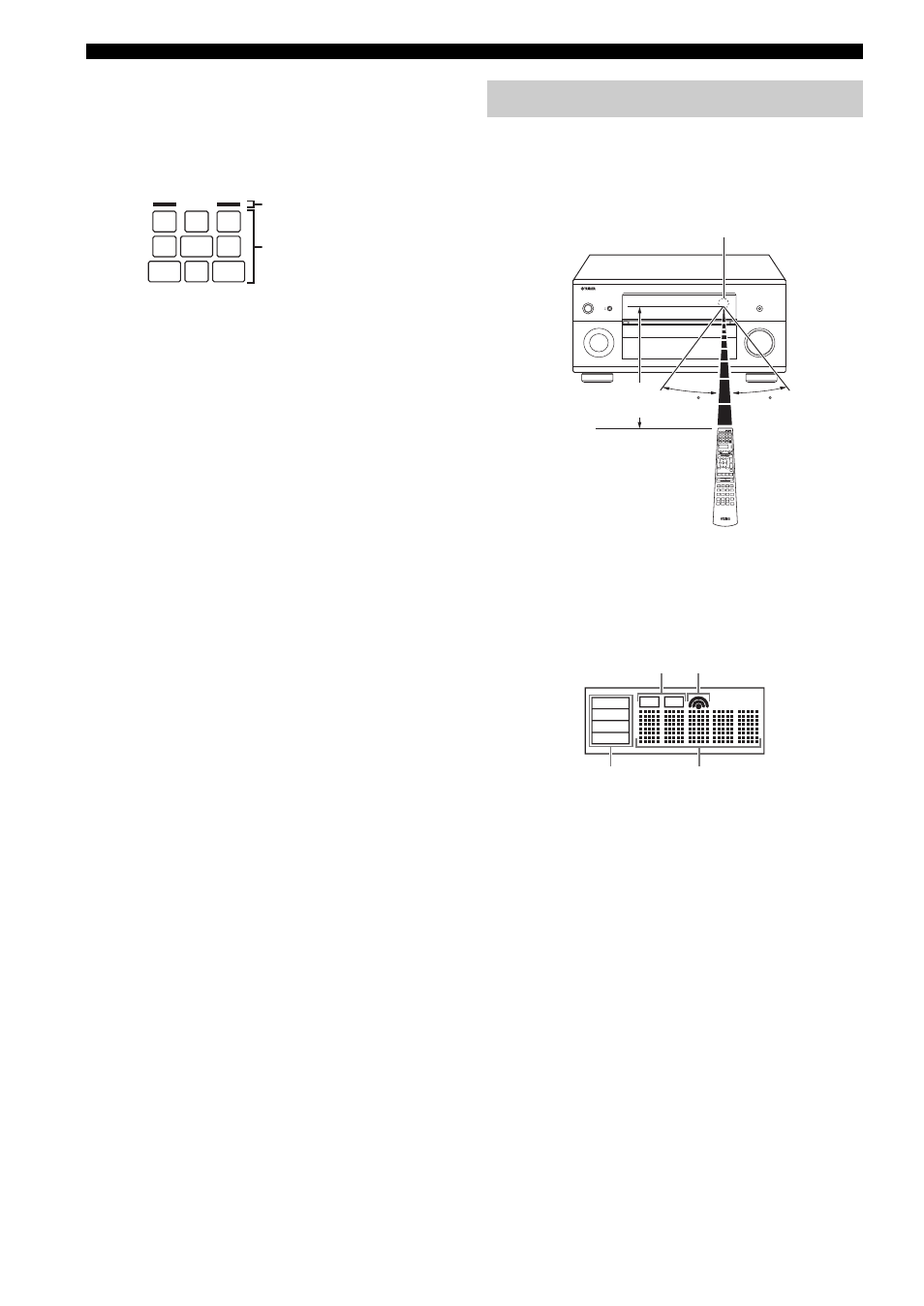

Пульт ДУ излучает направленный инфракрасный
луч.
Во время управления обязательно направляйте
пульт ДУ прямо на сенсор ДУ на аппарате.
6LIGHT
Подсветка кнопок пульта ДУ и окошка дисплея
(4).
Окошко дисплея (4)
[1] Индикатор ID1/ID2
Указывает выбранный идентификатор пульта
ДУ (стр. 114).
[2] Индикатор передачи
Появляется во время передачи инфракрасных
сигналов пультом ДУ.
[3] Индикаторы зон
Указывает текущую зону управления
(стр. 110).
[4] Информационный дисплей
Отображает название выбранного источника,
которым можно управлять.
Инфракрасное окно (1)
Излучает инфракрасные сигналы управления.
Направьте это окно на управляемый компонент.
L C R
SL LFE SR
SBL SB SBR
Индикаторы колонок
присутствия
Индикаторы входных каналов
Использование пульта ДУ
MASTER
MAIN ZONE
INPUT
ON
OFF
MIC
OPTIMIZER
AUDIO SELECT
SPEAKERS
A
B
YPAO
SILENT CINEMA
PHONES
ON/OFF
PURE DIRECT
VOLUME
MULTI
ZONE
STRAIGHT
TUNING MODE
ZONE ON/OFF
MENU
TONE CONTROL
ZONE
CONTROLS
REC OUT/
ZONE 2
MEMORY
FM/AM
EDIT
PRESET/TUNING
EFFECT
DISPLAY
MAN'L/AUTO
CATEGORY
SEARCH MODE
PUSH ENTER
PROGRAM
R
L
OPTICAL
HDMI IN
USB
AUDIO
VIDEO AUX
S VIDEO
VIDEO
ZONE 3
ZONE 4
ZONE 2
30
30
Примерно 6 м
Сенсор ДУ
MAIN
ZONE 2
ID 2
ID 1
ZONE 3
ZONE 4
[1] [2]
[3]
[4]
