Краткое руководство пользователя
12
Ru
1

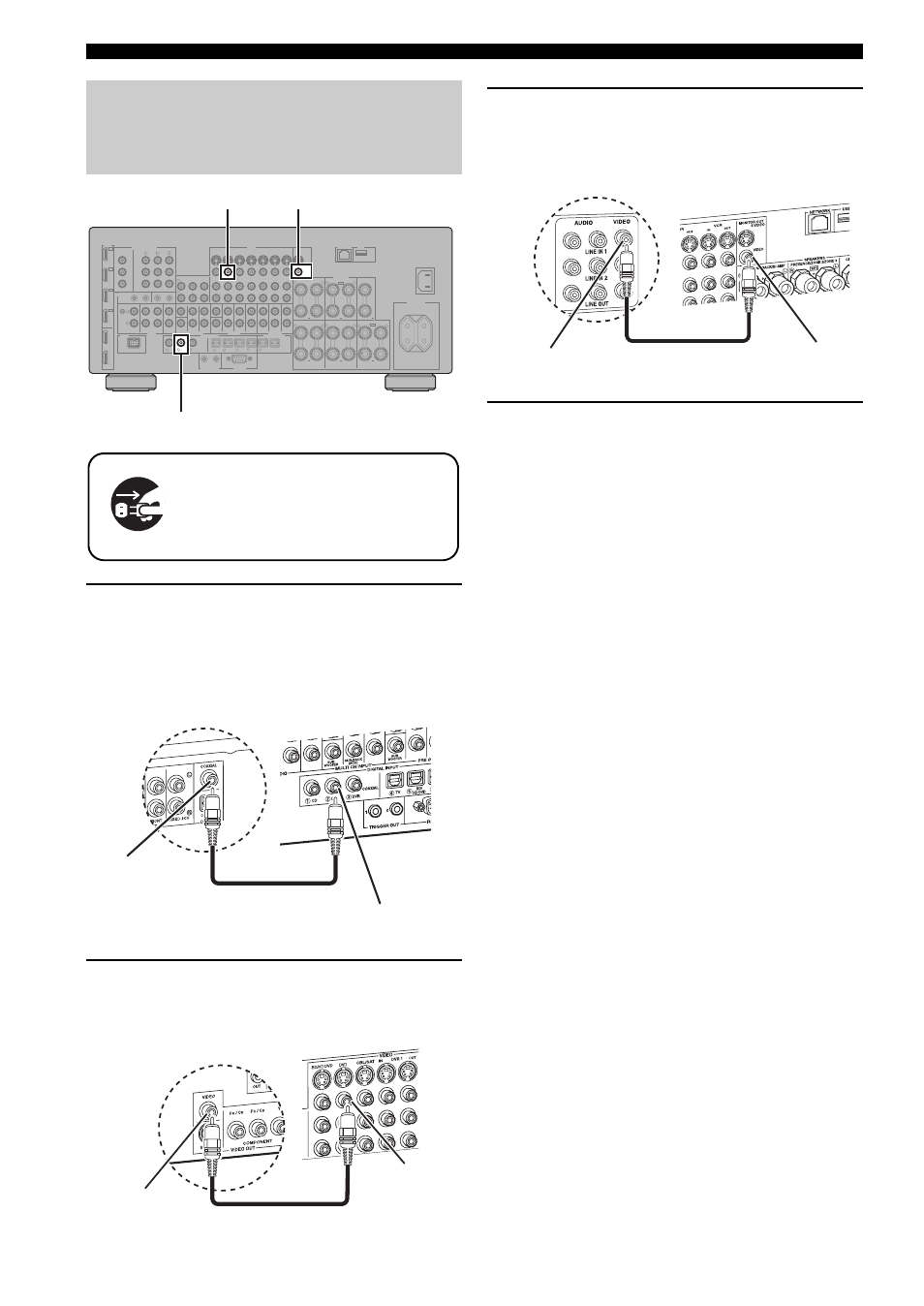

Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
DVD-проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппарата.
2
Подключите видеокабель к композитному
выходному видеогнезду DVD-проигрывателя
и гнезду DVD VIDEO данного аппарата.
3
Подключите видеокабель к гнезду VIDEO
MONITOR OUT данного аппарата и
входному видеогнезду видеоэкрана.
4
Подключите поставляемый силовой
кабель к аппарату, а затем подключите
силовой кабель и другие компоненты к
розетке переменного тока.
y
Подробнее о подключении силового кабеля см.
раздел стр. 29.
■ Информация о других разъемах
• Другие комбинации колонок
• Информация о гнездах и штекерах
кабелей
• Информация о HDMI™
• Телевизор или проектор
• Другие компоненты
• Внешний усилитель
• Мультиформатный плеер или
внешний декодер
• Подключение универсальной
док-станции Yamaha iPod или
беспроводного аудиоприемника
Bluetooth
• Сеть
• USB-устройство
Шаг 2: Подключите DVD-
проигрыватель и
другие компоненты
AC IN
SPEAKERS
CENTER
SURROUND BACK/BI-AMP
PRESENCE/ZONE 2/ZONE 3
FRONT
SURROUND
ZONE 2/ZONE 3
SINGLE
NETWORK
USB
VIDEO
S VIDEO
MONITOR OUT
VIDEO
REMOTE
PHONO
GND
CD
TV
HDMI
COMPONENT VIDEO
AUDIO
DOCK
DIGITAL INPUT
MULTI CH INPUT
PRE OUT
TRIGGER OUT
RS-232C
DIGITAL OUTPUT
ZONE OUT
SUB
SUR.BACK
WOOFER
SUB
WOOFER
CENTER
ZONE 4 OUT
CENTER
FRONT(6CH)
FRONT
SURROUND
SURROUND
PRESENCE
SUR.BACK/
SINGLE(SB)
ZONE 2
ZONE 3
ZONE
VIDEO
CD
DVD
DVR
COAXIAL
1
2
TV
BD/
HD DVD
CBL/
SAT
MD/
CD-R
DVD
ZONE 4
OPTICAL
8
7
6
5
4
3
2
1
(8CH)
DVD
OUT
(REC)
IN
(PLAY)
MD/CD-R
TUNER
BD/HD DVD
VCR
DVR
CBL/SAT
OUT
OUT
IN
IN
BD/HD DVD
DVD
CBL/SAT
MONITOR OUT/
ZONE OUT
Y
P
R
P
B
Y
P
R
P
B
IN
1
2
OUT
IN
OUT
DVR
CBL/
SAT
OUT
1
OUT
2
+
A
B
C
R
R
L
R
L
+
R
L
+
+
R
L
+
R
L
+
R
L
L
IN1
IN3
DVD
BD/
HD DVD
IN2
IN4
SP1
SP2
AC OUTLETS
SWITCHED
Убедитесь, что данный аппарат и
DVD-проигрыватель отключены
от розеток переменного тока.
VIDEO MONITOR OUT
DVD VIDEO
DVD DIGITAL INPUT
COAXIAL
Цифровое
коаксиальное
выходное
аудиогнездо
Цифровой
коаксиальный
аудиокабель
Гнездо DVD DIGITAL
INPUT COAXIAL
DVD-проигрыватель
Аудио-видеоусилитель
Композитное
выходное
видеогнездо
Видеокабель
Гнездо DVD
VIDEO
DVD-проигрыватель
Аудио-видеоусилитель
Видеоэкран
Аудио-видеоусилитель
Видеокабель
Гнездо VIDEO
MONITOR OUT
Входное
видеогнездо
