Подключения
ПОДГОТОВК
А
При отключении видеоэкрана, подключенного к
гнездам HDMI OUT через соединение DVI, аппарат
может не установить связь с компонентом. В таком
случае индикатор HDMI мигает беспорядочно.
y
• Чтобы выбрать типы аудиосигналов, выводимых через
гнездо HDMI OUT, сконфигурируйте параметр
“Аудио Выход” (стр. 84).
• Чтобы назначить гнезда COMPONENT VIDEO
(MONITOR OUT/ZONE OUT) основной зоне или
другой зоне, воспользуйтесь параметром
“Назн. компонен.” (стр. 85).

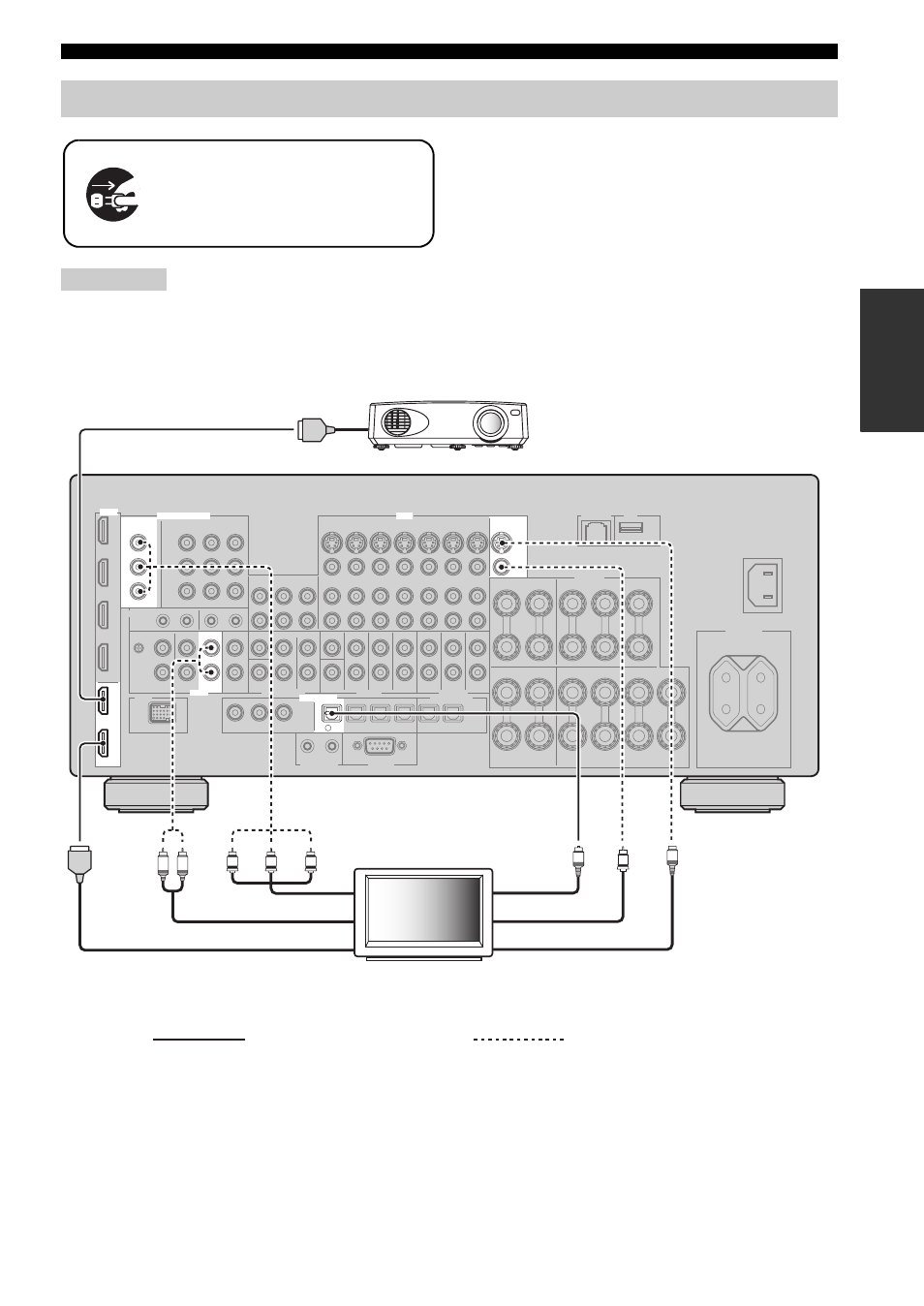

Подключение ТВ-экрана или проектора
Примечание
Убедитесь, что данный аппарат и
другие компоненты отключены
от розеток переменного тока.
VIDEO
S VIDEO
MONITOR OUT
VIDEO
MONITOR OUT/
ZONE OUT
Y
P R
P B
COMPONENT VIDEO
HDMI
TV
AUDIO
OUT
1
OUT
2
DIGITAL INPUT
TV 4
P R P B
V
S
Y L R
O
Телевизор
Оптический выход Компонентный видеовход
Видеовход Аудиовыход
Вход S-video Вход HDMI
Рекомендуемые
подключения Альтернативные
подключения
Вход HDMI
Проектор
