29
Ru
Подключения
ПОДГОТОВК
А

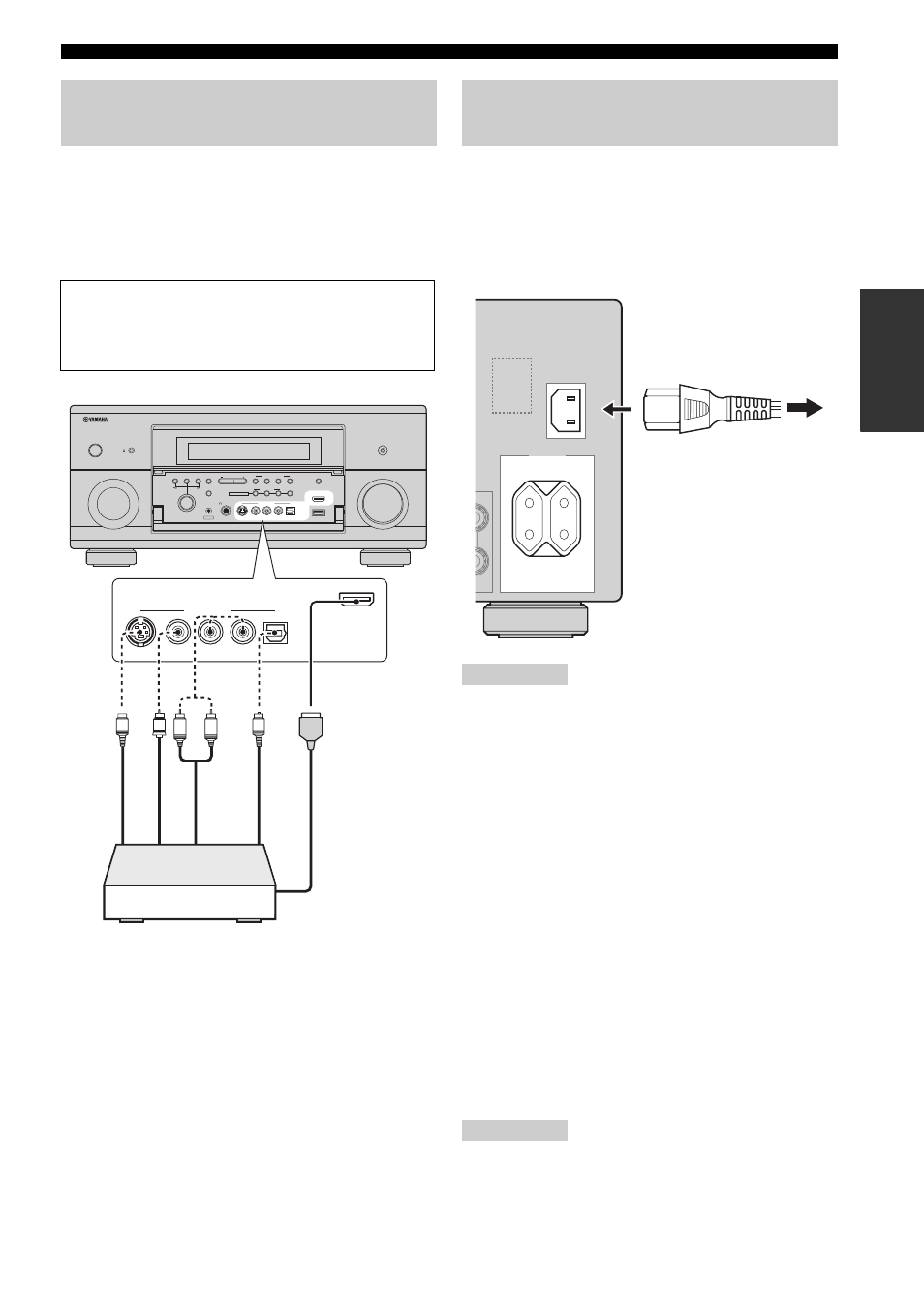

Для подключения игровой приставки или
видеокамеры к данному аппарату используйте
гнезда VIDEO AUX на передней панели. Чтобы
воспроизвести сигналы источника, поступающие
на эти гнезда, выберите “V-AUX” в качестве
источника.
■ Подключение силового кабеля
переменного тока
Вставьте поставляемый силовой кабель переменного
тока в терминал переменного тока после завершения
всех соединений, а затем подключите силовой кабель
к сети переменного тока.
(Только модель для Азии) Перед подключением
аппарата к розетке сети переменного тока выберите
один из поставляемых силовых кабелей,
соответствующий типу розетки сети переменного тока
в вашем регионе.
■ AC OUTLET(S) (SWITCHED)
Модель для Кореи ...................................Отсутствует
Другие модели ................................................ 2 выхода
Данный выход (выходы) используются для подачи
питания на любые подключенные компоненты.
Подключите силовые кабели других компонентов
к этому выходу (выходам). Питание на этот выход
(выходы) подается, когда аппарат находится во
включенном состоянии. Однако, подача питания
на выход (выходы) прерывается при отключении
аппарата. Информация по максимальному
напряжению или общему энергопотреблению
компонентов, подключаемых к данному выходу
(выходам), приведена в разделе смотрите
“Технические характеристики” (стр. 133).
Номинальная мощность компонента (например,
сабвуфера), подключенного к данному выходу
(выходам), не может превышать максимальную
мощность, обеспечиваемую аппаратом.
Использование гнезд VIDEO
AUX на передней панели
Предупреждение
Перед выполнением подключений обязательно
уменьшите громкость звука данного аппарата и
других компонентов.
MASTER
MAIN ZONE
INPUT
ON
OFF
ON/OFF
PURE DIRECT
VOLUME
LEVEL
MULTI ZONE
MIC
OPTIMIZER
YPAO
SILENT CINEMA
PHONES
AUDIO SELECT/
REC OUT
PROGRAM
R
L
OPTICAL
HDMI IN
USB
VIDEO AUX
AUDIO
VIDEO AUX
S VIDEO
VIDEO
MENU
ENTER
NEXT
STRAIGHT
EFFECT
1
ZONE 2
2
SYSTEM MEMORY
ZONE ON/OFF
ZONE 3
3
ZONE 4
4
INFO
ZONE CONTROLS
TONE
CONTROL
VIDEO AUX
R
L
OPTICAL
HDMI IN
VIDEO AUX
AUDIO
S VIDEO
VIDEO
O
V
S
L
R
Игровая консоль
или видеокамера
S-
Vi
de
o в
ы
хо
д
В
иде
ов
ыхо
д
А
уди
ов
ыхо
д
Оп
ти
чес
ки
й в
ы
хо
д
Вых
од
HDMI
Подключение силового
кабеля
Примечание
Примечание
AC IN
AC OUTLETS
SWITCHED
К розетке сети
переменного тока
