108
Ru
Использование многозонной конфигурации
• Во избежание неожиданного шума, НЕ используйте функцию зона 2/зона 3 с CD-дисками с записями в системе DTS.
• Для регулировки уровня громкости во второй и/или третьей зоне пользуйтесь усилителем, предварительно
установив параметр “Zone2 Громк.” или “Zone3 Громк.” на “Фиксир.” (стр. 86).

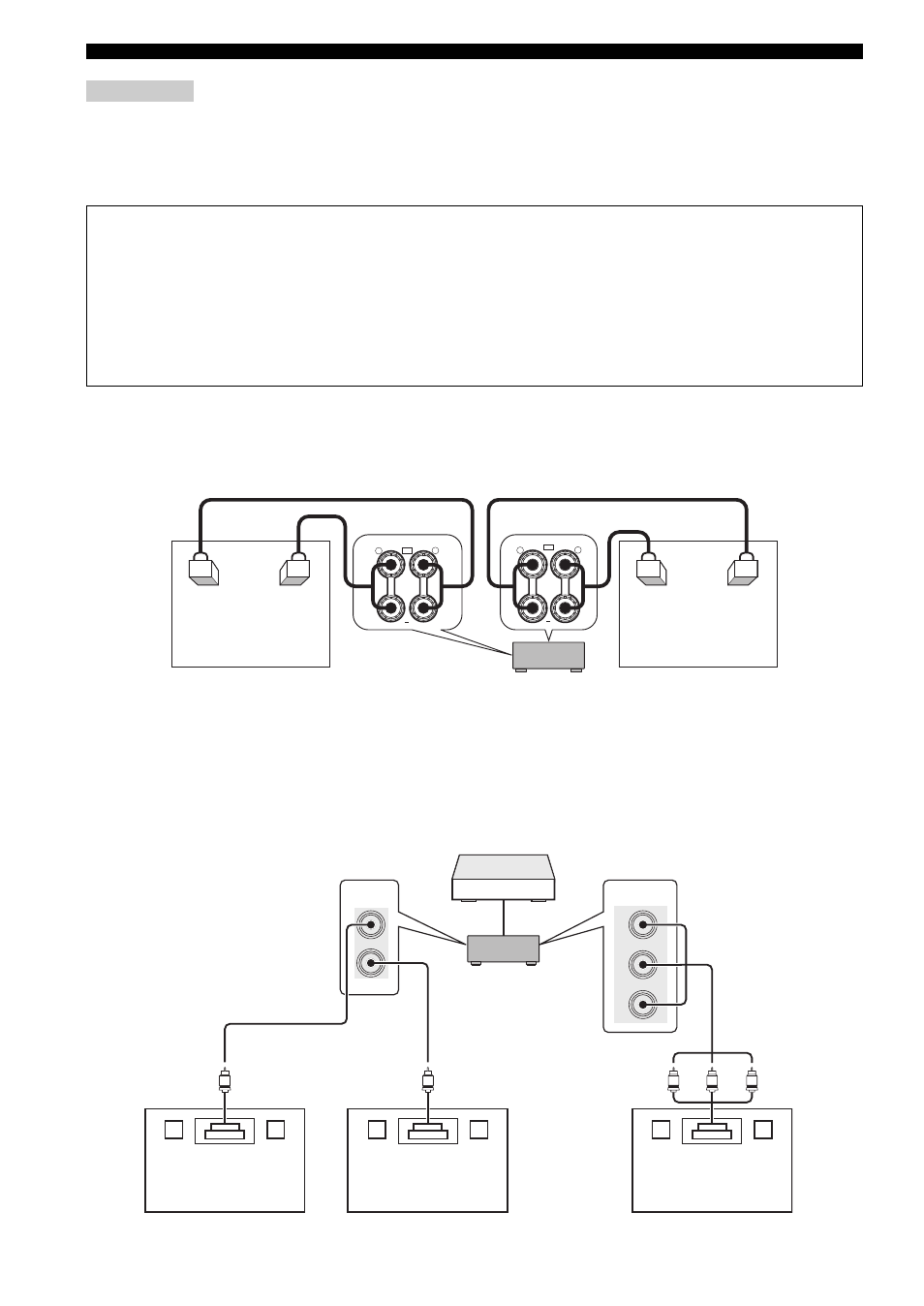

■ Использование внутренних усилителей аппарата
Для использования одного внутреннего усилителя (SP1 или SP2) аппарата
Подключите колонки зоны 2 или зоны 3 непосредственно к гнездам колонок SP1 или SP2.
Для использования двух внутренних усилителей (SP1 и SP2) аппарата
Подключите колонки зоны 2 и зоны 3 непосредственно к гнездам колонок SP1 и SP2.
■ Подключение видеоэкранов в зонах
Подключите видеоэкран (видеоэкраны) в зоне 2, зоне 3 и/или зоне 4 к гнездам ZONE VIDEO и/или
COMPONENT VIDEO (MONITOR OUT/ZONE OUT). Если подключить несколько видеоэкранов зон к
этим гнездам, все они будут одновременно воспроизводить один и тот же источник.
y
Чтобы назначить гнезда COMPONENT VIDEO (MONITOR OUT/ZONE OUT) основной зоне или другой зоне,
воспользуйтесь параметром “Компон. видео” (стр. 85).
Примечания
Важное предупреждение по безопасности
Гнезда колонок данного усилителя не должны подключаться к селекторному устройству пассивных
громкоговорителей или более чем к одному громкоговорителю на канал.
Подключение к селекторному устройству пассивных громкоговорителей или нескольким колонкам
на канал может создать нагрузку со слишком низким импедансом и привести к повреждению
усилителя. Для правильного использования смотрите инструкцию по эксплуатации.
Строго соблюдайте условия минимального импеданса колонок для всех каналов. Данная информация
указана на задней панели усилителя.
PRESENCE/ZONE 2/ZONE 3
+
R
L
SP1
ZONE 2/ZONE 3
+
R
L
SP2
Колонки
(Зона 3)
Данный аппарат
Колонки
(Зона 2)
ZONE
VIDEO
MONITOR OUT/
ZONE OUT
Y
P
R
P
B
V
V
P
R
P
B
Y
Данный аппарат
Компонент-источник
Видеовход
Видеовход
Видеоэкран
(Зона 3)
Видеоэкран
(Зона 2)
Видеоэкран
(Зона 4)
Компонентный
видеовход
