Подключение кабеля колонки, Использование соединений двухканального усиления – Инструкция по эксплуатации Yamaha DSP-Z7
Страница 19
19
Ru
Подключения
ПОДГОТОВК
А

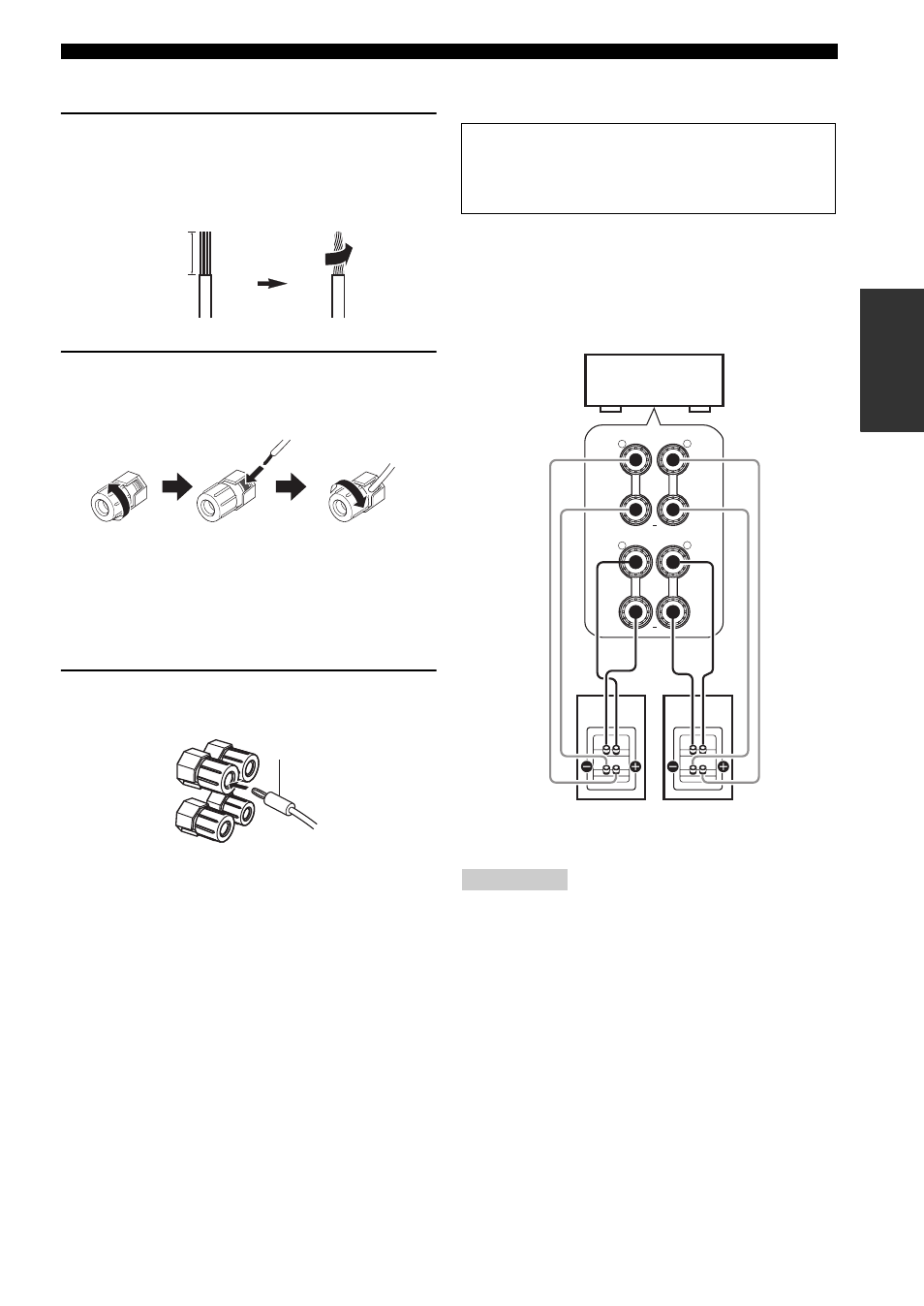

■ Подключение кабеля колонки
1
Удалите изоляцию на длине примерно 10
мм на конце каждого провода колонки, а
затем скрутите оголенные провода во
избежание короткого замыкания.
2
Ослабьте головку, вставьте один
открытый провод в отверстие и затяните
головку.
■ Подключение вилки штекерного типа
(за исключением моделей для
Великобритании, Европы, Азии и
Кореи)
Затяните головку и вставьте вилку
штекерного типа в торец гнезда.
■ Использование соединений
двухканального усиления
Соединения двухканального усиления можно
выполнить к одной акустической системе,
поддерживающей двухканальное усиление как
показано ниже. Для включения двухканального
усиления настройте параметр “BI-AMP”
(стр. 114).
При выполнении обычного соединения, убедитесь, что
перемычки в гнезда колонок установлены
соответствующим образом. Более подробная
информация приведена в инструкции к колонкам.
10 мм
Ослабьте
Вставьте
Затяните
Вилка штекерного типа
Предупреждение
Удалите перемычки или мостики колонок для
разделения кроссоверов LPF (фильтр низких частот)
и HPF (фильтр высоких частот).
Примечание
SURROUND BACK/BI-AMP
FRONT
SINGLE
+
R
L
+
R
L
Данный аппарат
Левая
Правая
Фронтальные колонки
