26

Ru

Подключения

• Если преобразование видео отключено убедитесь, что выполнены те же видео подключения, что и для телевизора.

Например, при подключении телевизора к гнезду VIDEO MONITOR OUT данного аппарата подключите другие
компоненты к гнездам VIDEO.

• Проверьте законы о защите авторских прав при записи с CD, радио и т.д. Запись материалов, защищенных

авторским правом, может нарушать законы о защите авторских прав.

• При одновременном подключении DVD-проигрывателя к гнездам COAXIAL и OPTICAL приоритет отдается

сигналам, поступающим через гнездо COAXIAL.

• Сигналы графического меню не выводятся через гнезда DVR OUT и VCR OUT и не могут быть записаны.
• Чтобы выполнить цифровое подключение к компоненту кроме тех, которые по умолчанию назначены на каждое

гнездо DIGITAL INPUT или DIGITAL OUTPUT, сконфигурируйте настройки “Назн. Вх/Вых”(стр. 87).

• Для подключения проигрывателя дисков с головкой МС с низкой производительностью к гнездам PHONO,

используйте линейный трансформатор мощности или усилитель головки МС.

• Для снижения шума в сигнале подключите проигрыватель пластинок к терминалу GND данного аппарата.

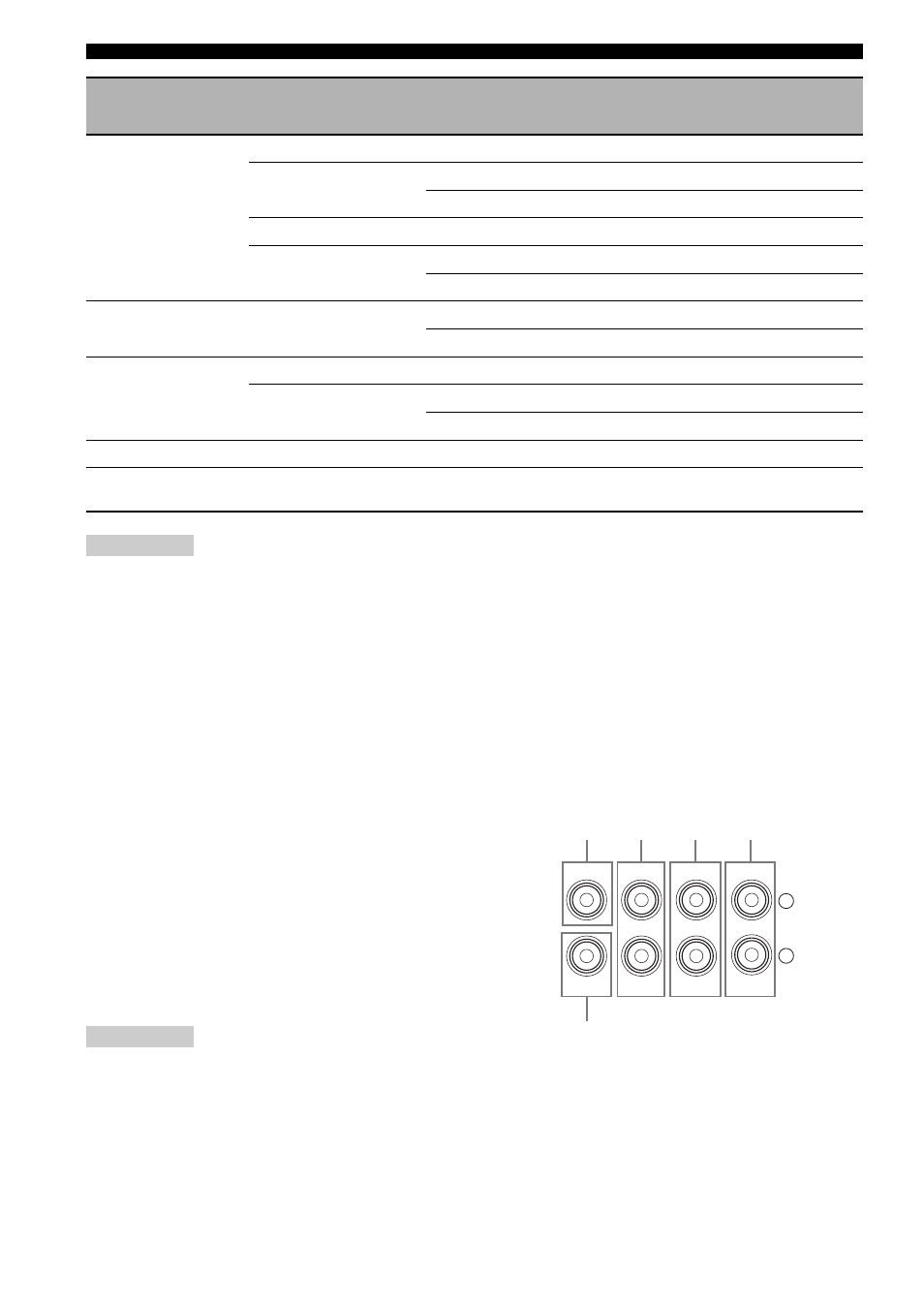

Подключение внешнего усилителя

Данный аппарат обладает более чем достаточной
мощностью для использования в домашних
условиях. Однако, если нужно повысить
мощность, подаваемую на выходные гнезда
колонок, или при необходимости использования
другого усилителя, подключите внешний
усилитель к гнездам PRE OUT. Каждое гнездо
PRE OUT выводит сигналы того же канала, что и
соответствующие гнезда SPEAKERS.

• При выполнении подключений к гнездам PRE OUT не

подключайте оборудование к гнездам SPEAKERS.

• С помощью органов управления на сабвуфере

отрегулируйте уровень громкости сабвуфера.

[1] Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.

[2] Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.

[3] Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.

VCR

Аудио

Аудиовыход (аналоговый)

AUDIO (VCR IN)

Видео

Выход S-video

S VIDEO (VCR IN)

Видеовыход (композитный)

VIDEO (VCR IN)

Запись аудио

Аудиовход (аналоговый)

AUDIO (VCR OUT)

Запись видео

Вход S-video

S VIDEO (VCR OUT)

Видеовход (композитный)

VIDEO (VCR OUT)

CD-проигрыватель

Аудио

Коаксиальный выход

COAXIAL (CD)

Аудиовыход (аналоговый)

AUDIO (CD)

MD- или CD-
рекордер

Аудио

Аудиовыход (аналоговый)

AUDIO (MD/CD-R IN)

Запись аудио

Оптический вход

OPTICAL (MD/CD-R)

Аудиовход (аналоговый)

AUDIO (MD/CD-R OUT)

Тюнер

Аудио

Аудиовыход (аналоговый)

AUDIO (TUNER)

Проигрыватель
пластинок

Аудио

Аудиовыход (аналоговый)

AUDIO (PHONO)

Примечания

Компонент

Тип сигналов

Гнезда для подключения

На компоненте

На данном аппарате

Примечания

PRE OUT

SUB

WOOFER

CENTER

FRONT

SURROUND

PRESENCE

SUR.BACK/

SINGLE(SB)

R

L

[1]

[2]

[5]

[3]

[4]
