Страница 17
17
Ru
Подключения
ПОДГОТОВК
А
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). При неправильном подключении аппарат не сможет точно воспроизводить источники.
• Кабель колонок состоит из пары параллельных изолированных проводов. Провода отличаются цветом или формой,
например, один может быть отмечен полоской, углублением или выступом. Подключите провод с полоской (углублением
и т.д.) к гнездам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к гнездам “–” (черный).
• К аппарату можно подключать как тыловые колонки окружающего звучания, так и колонки присутствия, но они не
могут выводить звук одновременно. Аппарат автоматически переключает колонки присутствия и тыловые колонки
окружающего звучания в зависимости от источников и выбранных программ звукового поля.

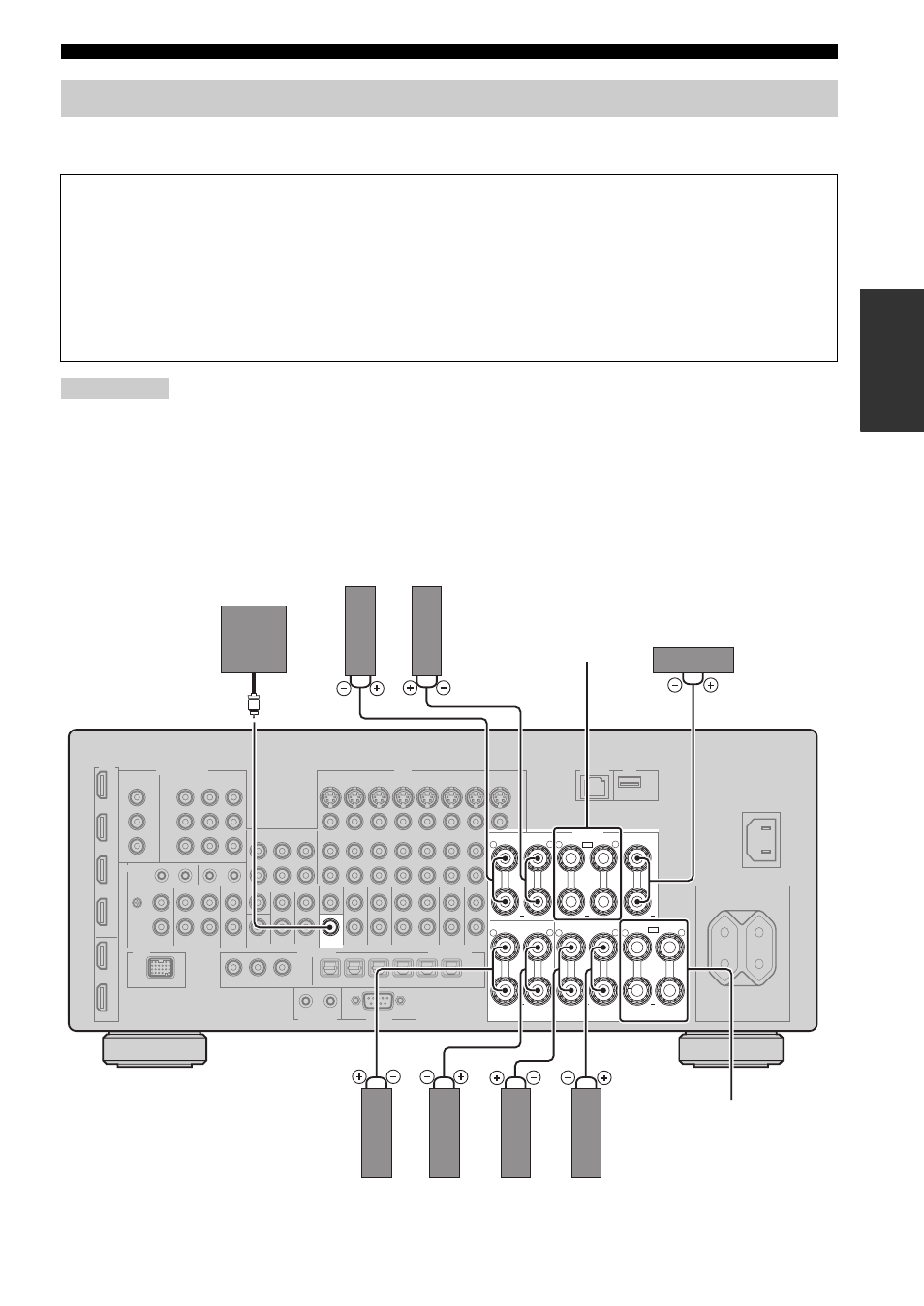

■ Подключение 7.1-канальных колонок
Подключение колонок
Предупреждение
• Перед подключением колонок убедитесь, что аппарат выключен (стр. 30).
• Оголенные провода колонок не должны соприкасаться друг с другом и металлическими частями
аппарата. Это может привести к поломке аппарата и/или колонок.
• Используйте колонки с магнитным экраном. Если такой тип колонок все же издает помехи при
использовании с видеоэкраном, разместите колонки на большем расстоянии от экрана.
• При подключении колонок сопротивлением 6 Ом обязательно установите параметр “SPEAKER
IMP.” на “6
Ω MIN” до начала эксплуатации аппарата (стр. 30). В качестве фронтальных колонок
также можно использовать колонки сопротивлением 4 Ом (стр. 113).
Примечания
SPEAKERS
CENTER
SURROUND BACK/BI-AMP
PRESENCE/ZONE 2/ZONE 3
FRONT
SURROUND
ZONE 2/ZONE 3
SINGLE
+
R
L
+
R
L
+
+
R
L
+
R
L
+
R
L
SP1
SP2
SUB
WOOFER
Фронтальные
колонки
Колонки окружающего
звучания
Колонки присутствия
(стр. 16) или
колонки
зоны 2 / зоны 3
Сабвуфер
Правая
Центральная
колонка
Тыловые колонки окружающего звучания
Левая
Левая
Левая
Правая
Правая
Колонки зоны 2 / зоны 3
(стр. 107)
