Использование многозонной конфигурации
ДОП
О
ЛН
ИТЕЛЬН
ЫЕ ОПЕРАЦИ
И
■ Использование гнезд REMOTE IN/OUT для многозонных компонентов

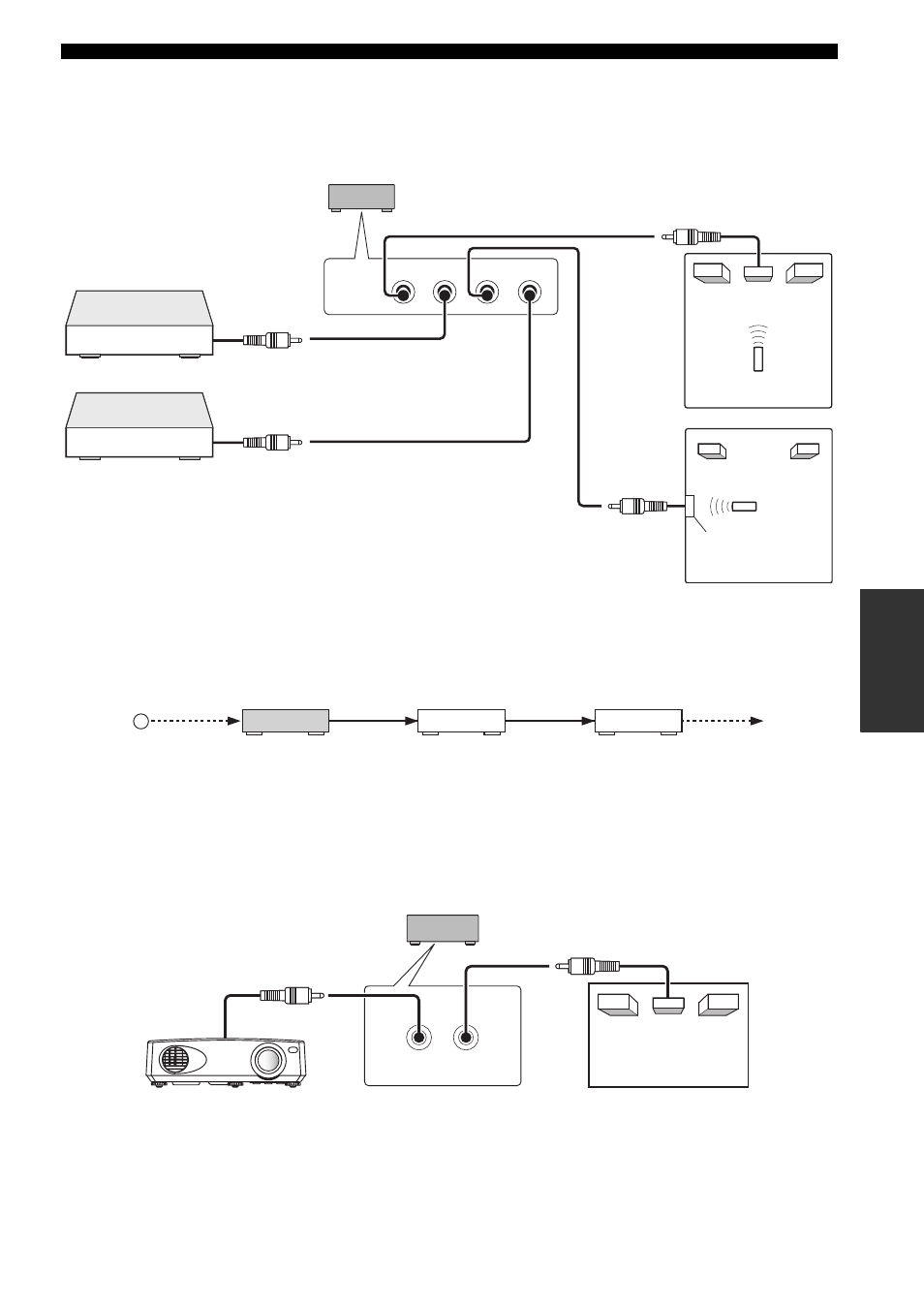

В аппарате предусмотрено два гнезда REMOTE IN и два гнезда REMOTE OUT. Эти гнезда
используются для управления аппаратом и другими компонентами из зоны 2, зоны 3 и зоны 4. На схеме
ниже показан пример подключений.
y
Некоторые модели Yamaha могут подключаться непосредственно к гнездам REMOTE аппарата. Для таких моделей
инфракрасный передатчик не нужен. Таким образом можно подключить до 6 компонентов Yamaha как показано на
рисунке ниже.
■ Использование гнезд TRIGGER OUT для многозонных компонентов
В аппарате предусмотрено два гнезда TRIGGER OUT. За счет настройки параметров “Триггерн.
выход” (стр. 89) можно включать и выключать компоненты, соответствующие выбранному входному
источнику в интересующей зоне, или включать и выключать интересующую зону.
REMOTE
IN
1
2
OUT
IN
OUT
Данный аппарат
Вход сигнала
дистанционного
управления
Вход сигнала
дистанционного
управления
DVD-проигрыватель и др.
CD-проигрыватель и др.
(Зона 2)
(Зона 3)
Инфракрасный
приемник
Пульт ДУ
Выход сигнала
дистанционного
управления
Выход сигнала
дистанционного
управления
Пульт ДУ
Внешний усилитель
OUT
OUT
IN
REMOTE
IN
REMOTE
OUT
IN
REMOTE
REMOTE
Данный аппарат
Компонент
Yamaha
Компонент
Yamaha
Инфракрасный
приемник
TRIGGER OUT
1
2
Усилитель мощности
(и т.п.) Зона 2 (и т.п.)
Триггерный вход
Данный аппарат
Триггерный вход
Проектор (и т.п.) в
основной зоне
