107
Ru
ДОП
О
ЛН
ИТЕЛЬН
ЫЕ ОПЕРАЦИ
И
Данный аппарат позволяет сконфигурировать многозонную аудиосистему. Функция многозонной
конфигурации позволяет настроить аппарат на воспроизведение разных источников в основной зоне,
второй зоне (зона 2), третьей зоне (зона 3) и четвертой зоне (зона 4). Используя поставляемый пульт ДУ,
можно управлять аппаратом из второй, третьей или четвертой зоны.
Для использования многозонных функций данного аппарата требуется следующее дополнительное
оборудование:
• Приемник инфракрасных сигналов во второй, третьей и/или четвертой зоне.
• Инфракрасный передатчик в основной зоне. Этот передатчик передает инфракрасные сигналы от
пульта ДУ через приемник инфракрасных сигналов во второй, третьей и/или четвертой зоне CD- или
DVD-проигрывателю или другому оборудованию в основной зоне.
• Усилитель и колонки во второй, третьей и/или четвертой зоне.
• Видеоэкран для второй комнаты.
y
Поскольку существует много методов подключения и использования данного аппарата в многозонной системе,
рекомендуется обратиться к ближайшему авторизованному дилеру Yamaha или в сервисный центр относительно
подключений многозонной системы, наиболее полно отвечающих вашим требованиям.

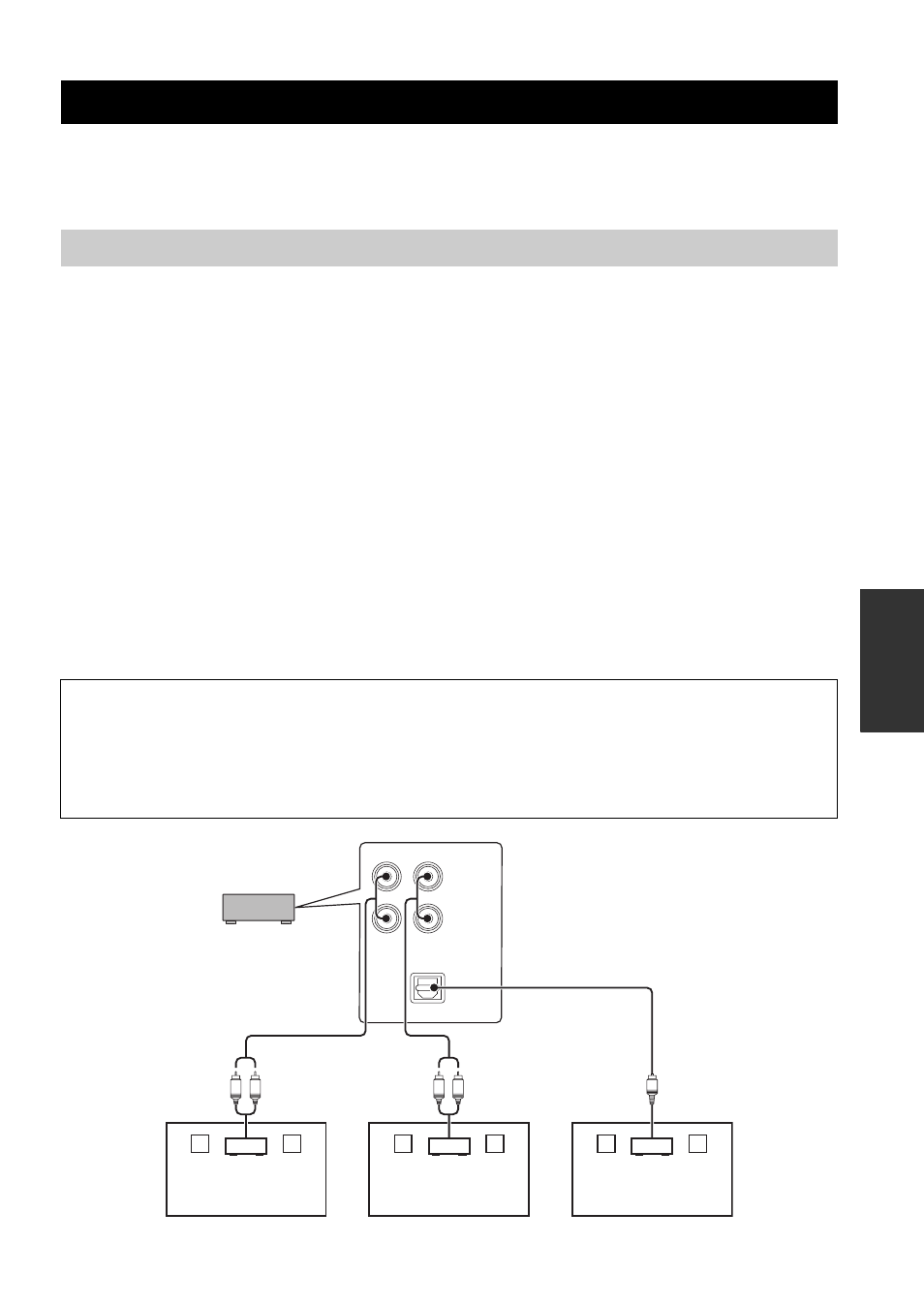

■ Использование внешних усилителей
Подключите внешние усилители во второй и третьей зонах к гнездам ZONE OUT (ZONE 2/ZONE 3) с
помощью аналоговых кабелей и подключите внешний усилитель в четвертой зоне к гнезду OPTICAL
(ZONE 4) с помощью цифрового аудиокабеля.
y
Внешний усилитель (с регулятором уровня громкости) также можно подключить в четвертой зоне к аналоговым
гнездам ZONE 4 OUT с помощью аудиокабеля.
Использование многозонной конфигурации
Подключение компонентов зоны 2, зоны 3 и зоны 4
Второй, третьей и четвертой (аналоговые гнезда ZONE 4 OUT) зонам передаются только
аналоговые сигналы. Источник для прослушивания в этих зонах должен подключаться к аналоговым
гнездам AUDIO IN аппарата.
y
Если аппарат находится в режиме вечеринки (стр. 112), аудиосигналы, поступающие на гнезда HDMI IN или
DIGITAL INPUT, выводятся через гнезда ZONE OUT (ZONE 2/ZONE 3) и OPTICAL (ZONE 4).
DIGITAL OUTPUT
ZONE OUT
ZONE 2
ZONE 3
ZONE 4
OPTICAL
L
R
L
R
O
Оптический вход
Усилитель
(Зона 2)
Усилитель
(Зона 3)
Усилитель
(с регулятором уровня громкости)
(Зона 4)
Аудиовход
Аудиовход
Данный
аппарат
