Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Обзор источника тока

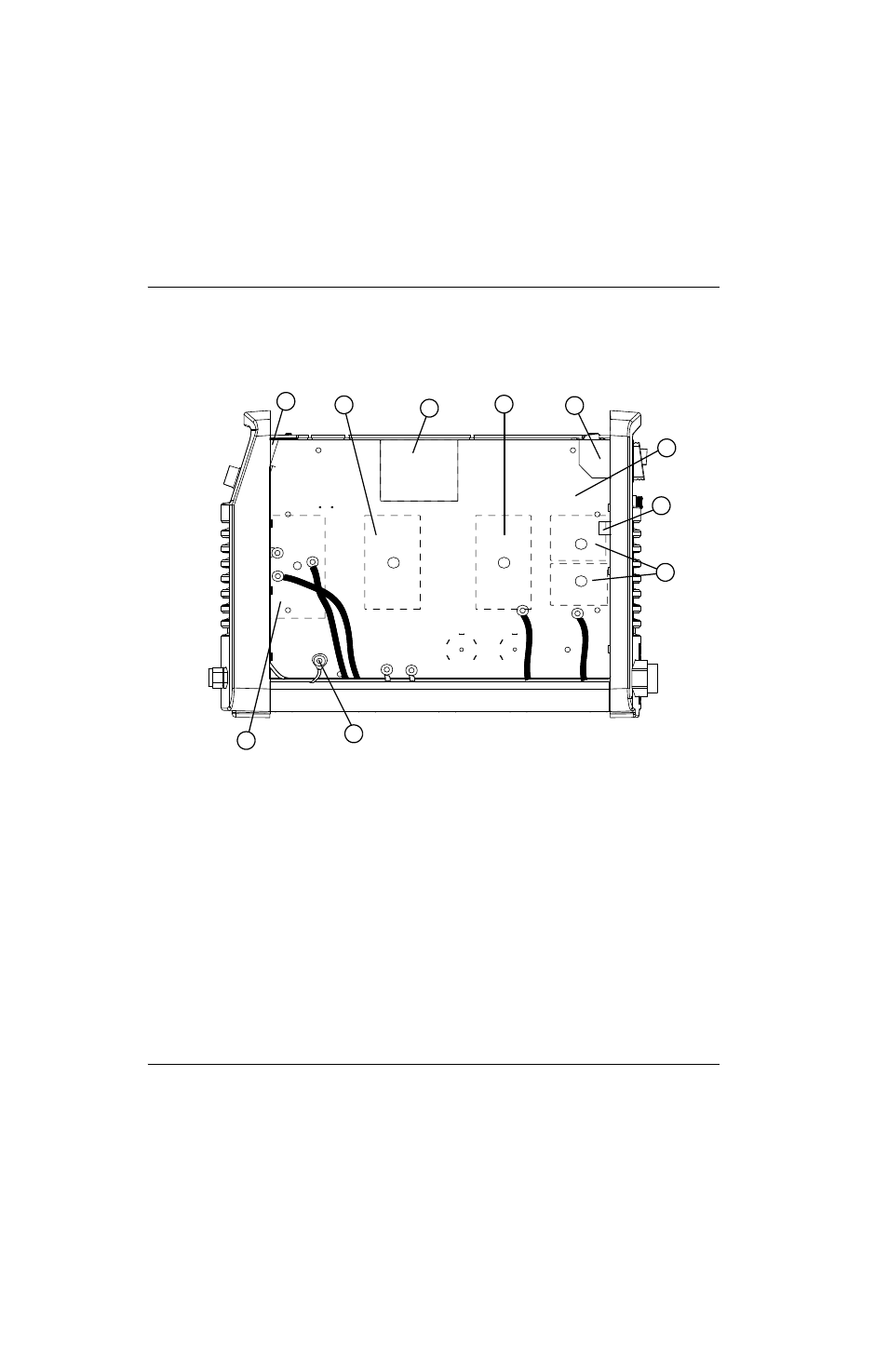

Рисунке 8
1
2
4
5
6
7
8
9
10
3
1
Выходной диод и модуль БТИЗ
вспомогательной дуги (D27)
2
Соединение рабочего кабеля (J22)
3
Входные диодные мосты (D24, D30)
4
Защитное заземление
5
Силовая плата (PCB2)
6
Переключатель питания (S1)
7
БТИЗ PFC (Q1)
8
Контур возврата
9
БТИЗ инвертора (Q2)
10
Контрольная плата (PCB1)
