3 – Наладка резака
Расходные детали FineCut
Для точной резки металла малой толщины используйте расходные детали FineCut. Набор расходных деталей
FineCut включает сопло FineCut и дефлектор с тем же электродом, завихрителем и кожухом, что и в наборе
расходных деталей общего назначения.
Сопло FineCut устанавливается только с дефлектором, но не с экраном. Применение экрана ухудшает качество
резки и повышает потребление мощности из-за слишком большого расстояния между резаком и изделием.
Инструкции по резке при входном напряжении 120 В см. в разделе
Рекомендации по резке при 120 В на

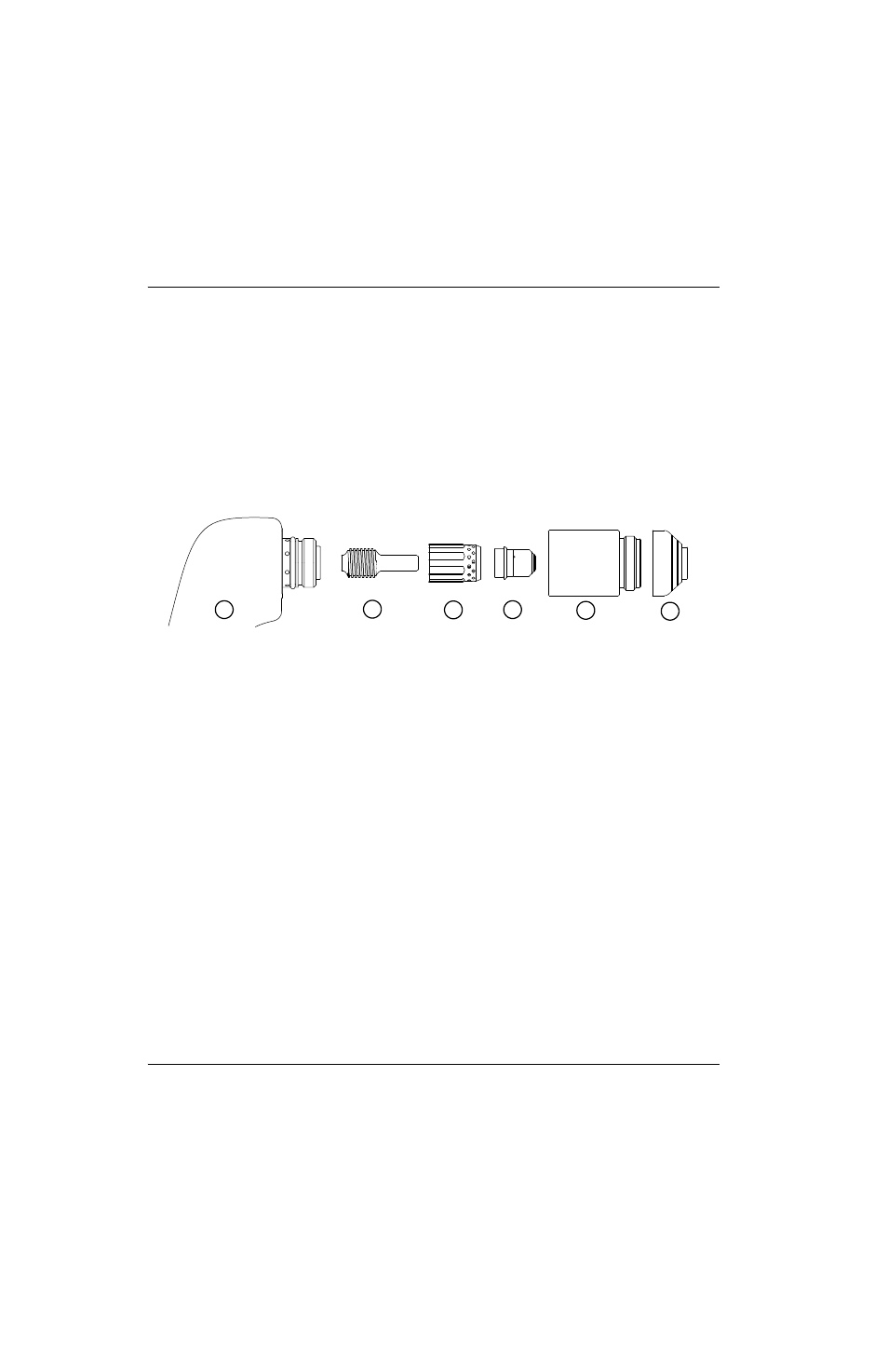

Рисунок 4 – Набор расходных деталей FineCut
* Закажите сопло FineCut вместе с электродом в комплекте
428244
. В этот комплект включены 2 сопла и 2 электрода.
Заменяйте электрод и сопло одновременно.
5
4
3
2
1
6
1
Резак
2
Электрод (420120)*
3
Завихритель (420211)
4
Сопло (420117)*
5
Кожух (420114)
6
Дефлектор (420115)
