Powermax30 XP Руководство по сервисному обслуживанию 80815J
131
6 – Замена компонентов источника тока

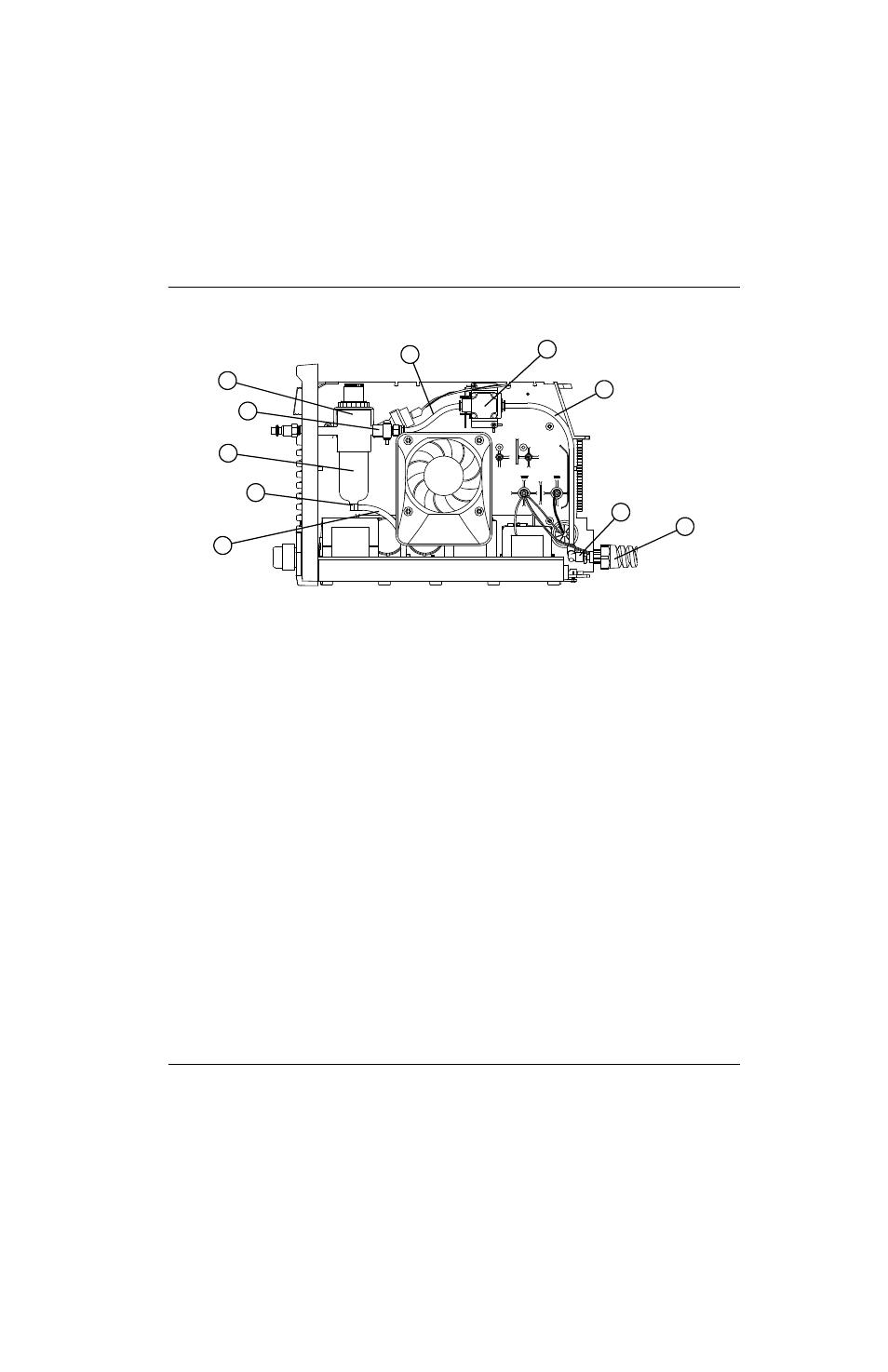

Рисунке 57
1
2
6
3
4
5
7
8
9
10
1
Воздушный фильтр/регулятор
2
Латунный тройник
3
Корпус воздушного фильтра
4
Фитинг
5
Дренажный шланг
6
Провод резака
7
Пластиковый прямоугольный фитинг для
провода резака
8
Шланг источника газа от электромагнитного
клапана к проводу резака
9
Электромагнитный клапан
10
Шланг источника газа от воздушного
фильтра/регулятора к электромагнитному
клапану
