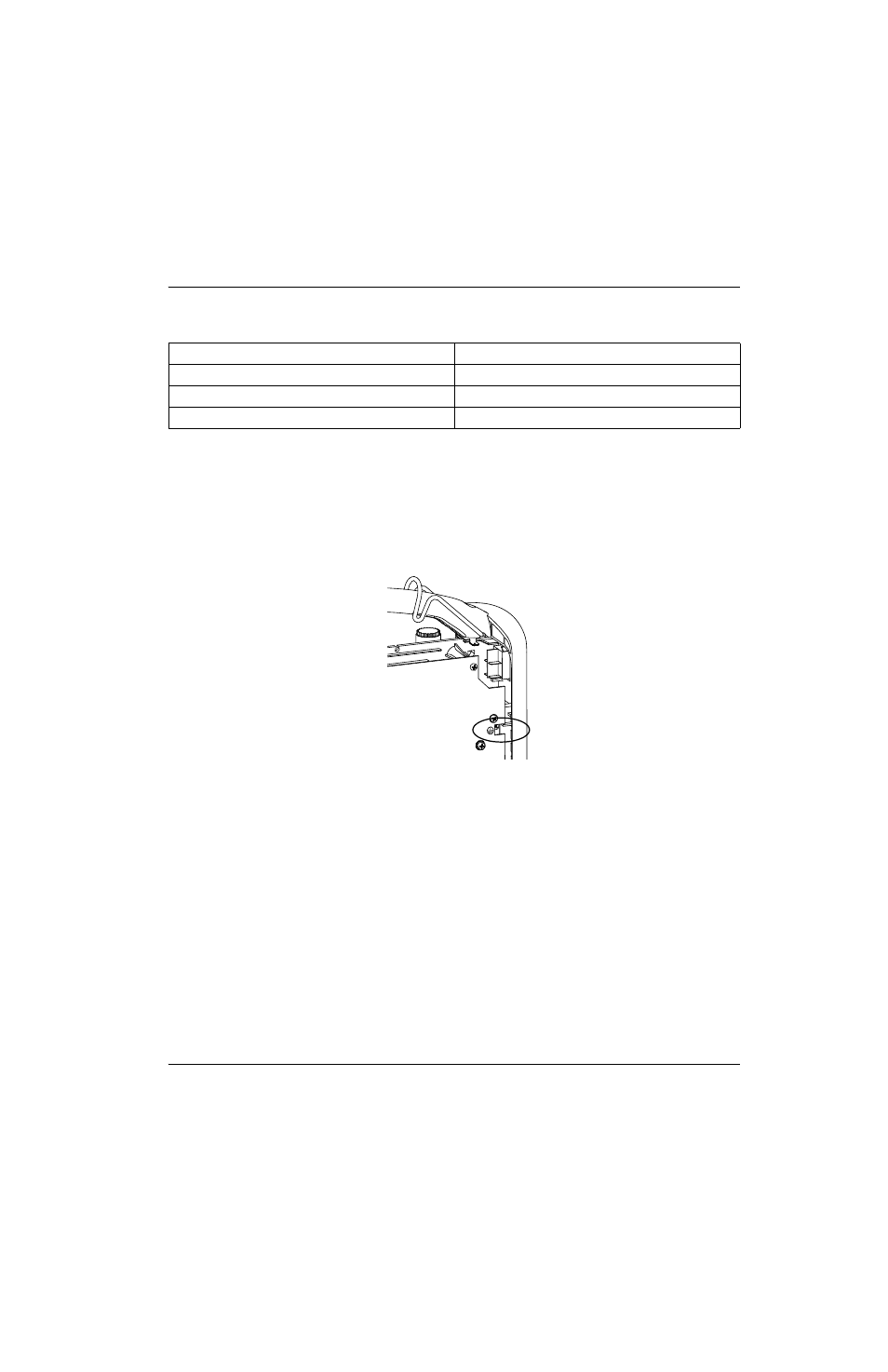

Powermax30 XP Руководство по сервисному обслуживанию 80815J
109
6 – Замена компонентов источника тока
Таблице 1 – Однофазные провода сетевых шнуров CSA
В сетевом шнуре имеются черный и белый провода, которые подключаются
к выключателю источника тока, и зеленый провод заземления, который
подключается к теплоотводу.
3. Удалите винт крепления провода заземления к теплоотводу. В силовой плате имеется вырез для доступа
к винту. (См.
Рисунке 37
Код. обозначение
Цвет провода
L (под напряжением)
Черный
N (нейтральный)
Белый
РЕ (заземление)
Зеленый
