Powermax30 XP Руководство по сервисному обслуживанию 80815J
159
6 – Замена компонентов источника тока
3. Отсоедините второй конец дренажного шланга от латунного фитинга в нижней части корпуса воздушного
фильтра. Отложите дренажный шланг в сторону.
4. Выкрутите пластиковую стопорную гайку, которая удерживает воздушный фильтр/регулятор в скобе на
центральной панели.
5. Наклоните нижнюю часть узла воздушного фильтра/регулятора к себе одной рукой.
6. Другой рукой отвинтите корпус воздушного фильтра, чтобы снять его с узла воздушного фильтра/регулятора.

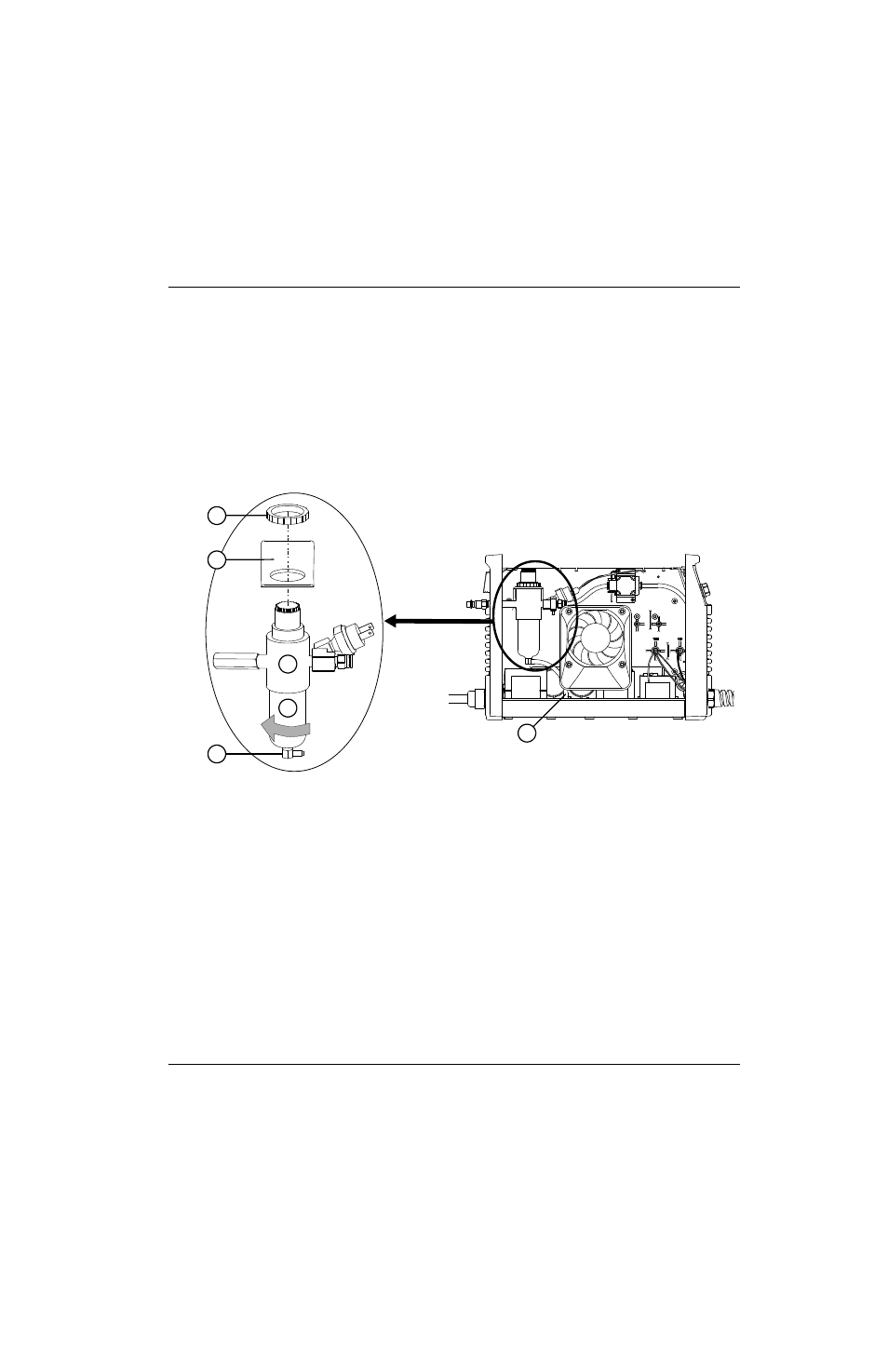

Рисунке 79
6
1
3
2
4
5
1 Пластиковая стопорная гайка (красная)
2 Скоба центральной панели
3 Воздушный фильтр/регулятор
4 Корпус воздушного фильтра
5 Латунный фитинг
6 Дренажный шланг
