158
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока

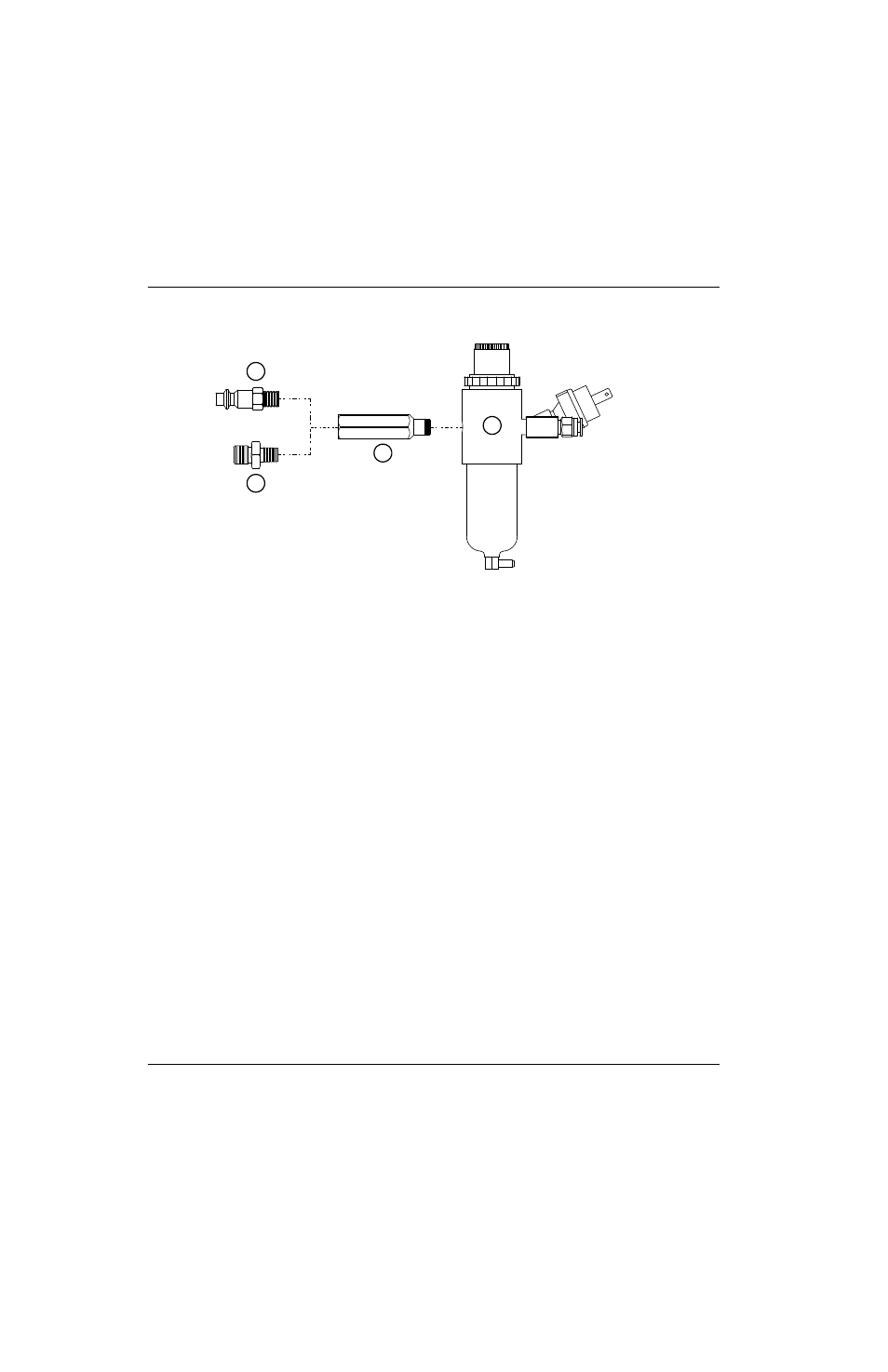

Рисунке 78
8. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл
(ON) (I).
Замена фильтровального элемента и корпуса воздушного фильтра
Снимите фильтровальный элемент и корпус воздушного фильтра
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
2. Отсоедините дренажный шланг от отверстия в нижней части платформы на стороне вентилятора источника
тока.
№ комплекта
Описание
Комплект: фильтровальный элемент воздушного фильтра
Комплект: корпус воздушного фильтра
1
3
4
2
1
Фитинг линии подачи воздуха быстрого
подключения CSA
2
Адаптер фитинга линии подачи воздуха CE/CCC
3
Латунный шестигранный адаптер
4
Воздушный фильтр/регулятор
