Powermax30 XP Руководство по сервисному обслуживанию 80815J
123
6 – Замена компонентов источника тока
Установите силовую плату
Перед выполнением этих действий убедитесь в том, что в Вашем распоряжении имеется силовая плата,
соответствующая системе.
Запасной комплект для силовых плат CSA имеет номер 428233.
Запасной комплект для силовых плат CE/CCC имеет номер 428234.
1. Действуйте осторожно, чтобы не поцарапать теплоотвод. Удалите остатки термопасты чистой тканью и
изопропиловым спиртом.
2. На поверхность входных диодных мостов и все БТИЗ равномерно нанесите термопасту слоем 0,051 мм (что
примерно равно ширине слоя бумаги).
3. Нанесите термопасту на нижнюю часть резистора демпфера следующим образом.
a. Термопаста не должна попадать на штифты резистора демпфера.
б. Начните с конца, ближайшего к силовой плате, и двигайтесь от штифтов.
в. Нанесите равномерный слой термопасты толщиной 0,051 мм на нижнюю часть резистора демпфера.

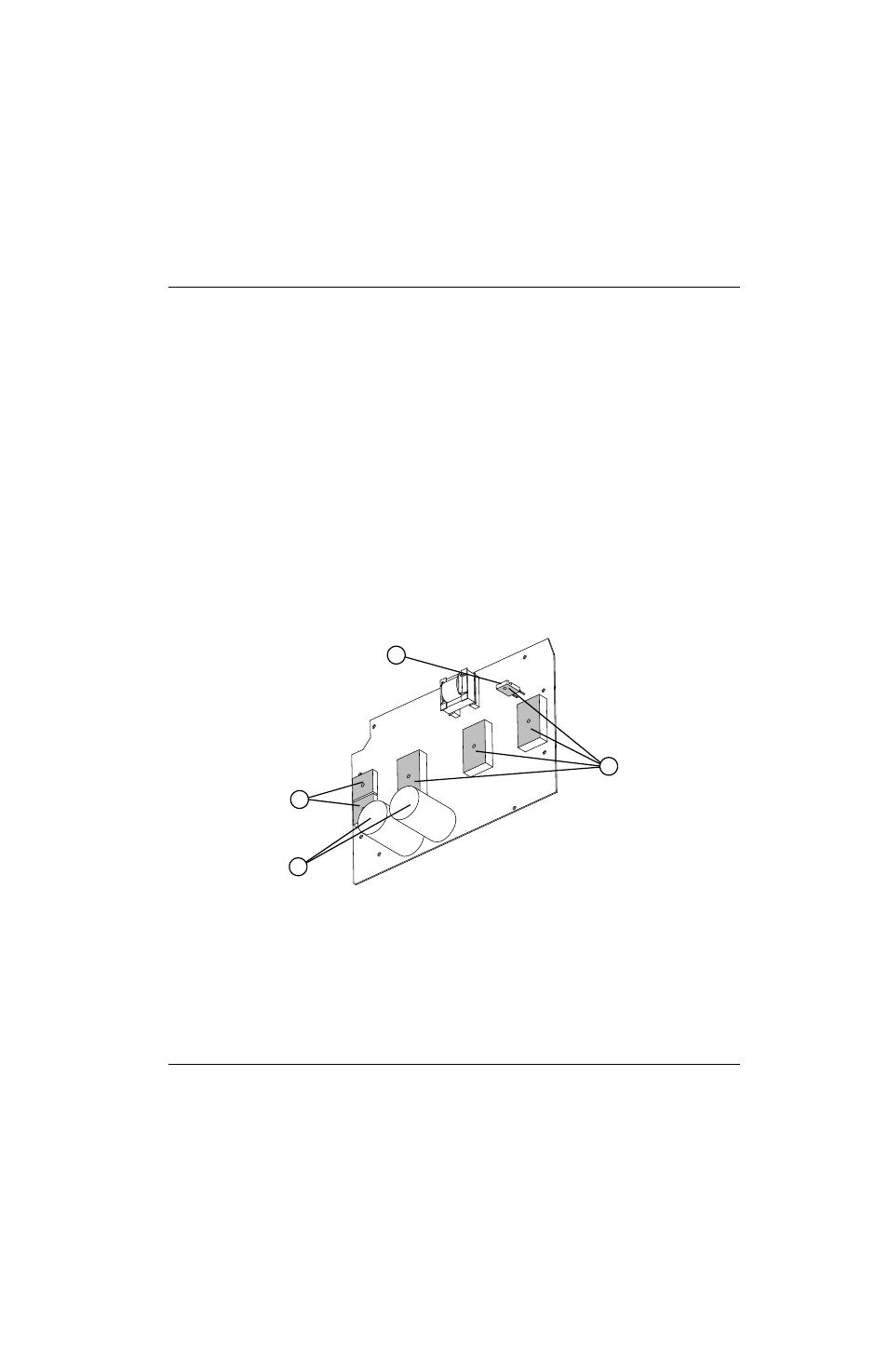

(См.
Рисунке 51
1
2
2
3
1
Резистор демпфера
2
Термопаста
3
Конденсаторы
