164
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока

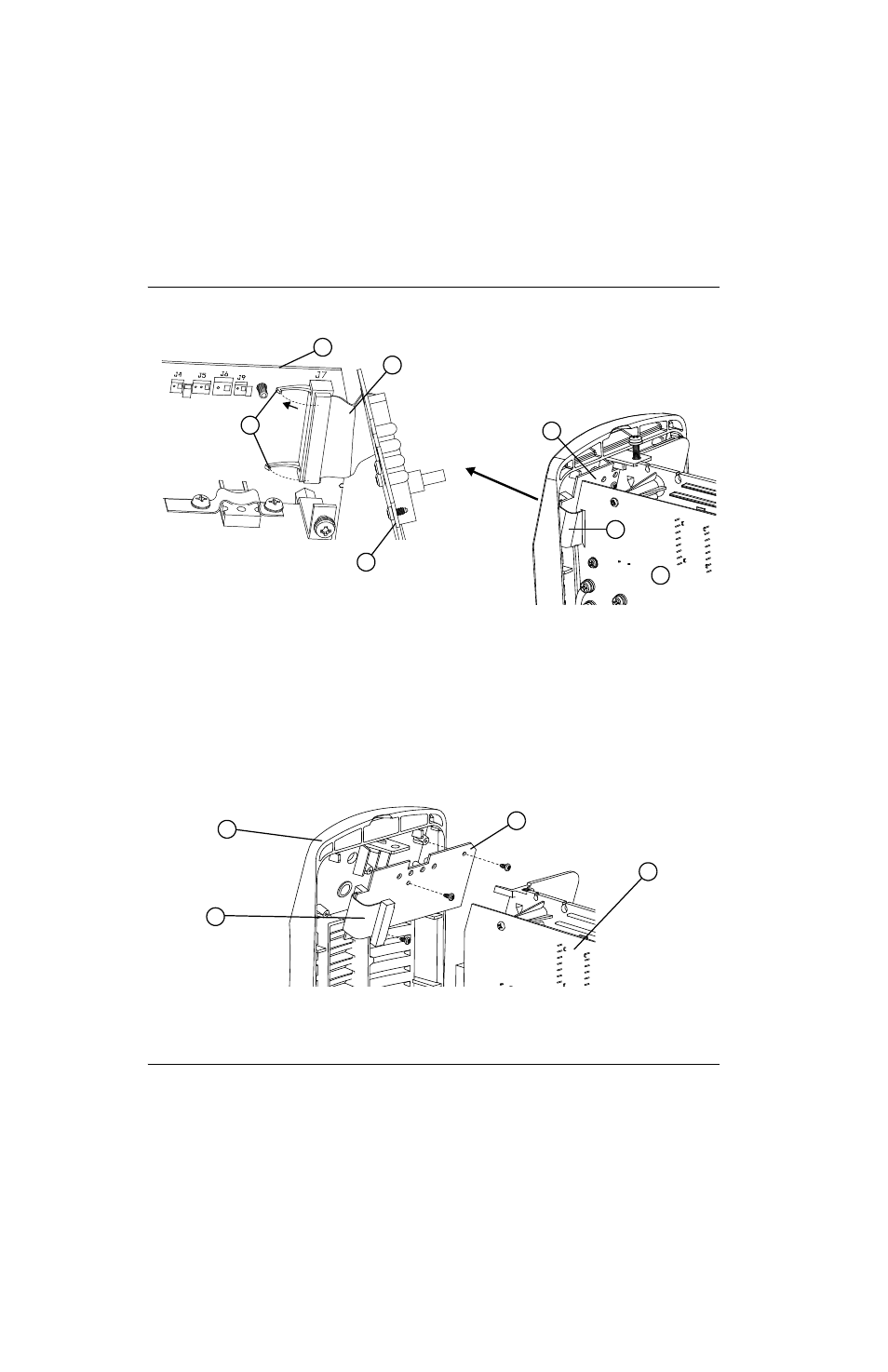

Рисунке 85
9. Отсоедините ручку регулировки силы тока, расположенную в передней части источника тока, вытащив ее из
передней панели. (Установочный винт отсутствует). Отложите ручку в сторону.
10. Выкрутите 3 фиксирующих винта из контрольной платы и, приподняв, извлеките ее из передней панели.
Отложите в сторону контрольную панель и ее винты.
Рисунке 86
1
2
3
4
2
3
4
1
Защелки
2
Контрольная плата
3
Ленточный кабель
4
Силовая плата
1
2
3
4
1
Передняя панель
2
Ленточный кабель
3
Силовая плата
4
Контрольная плата
