Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
8. Выкрутите 2 винта из пружинного зажима резистора демпфера в верхней части теплоотвода и снимите
пружинный зажим.

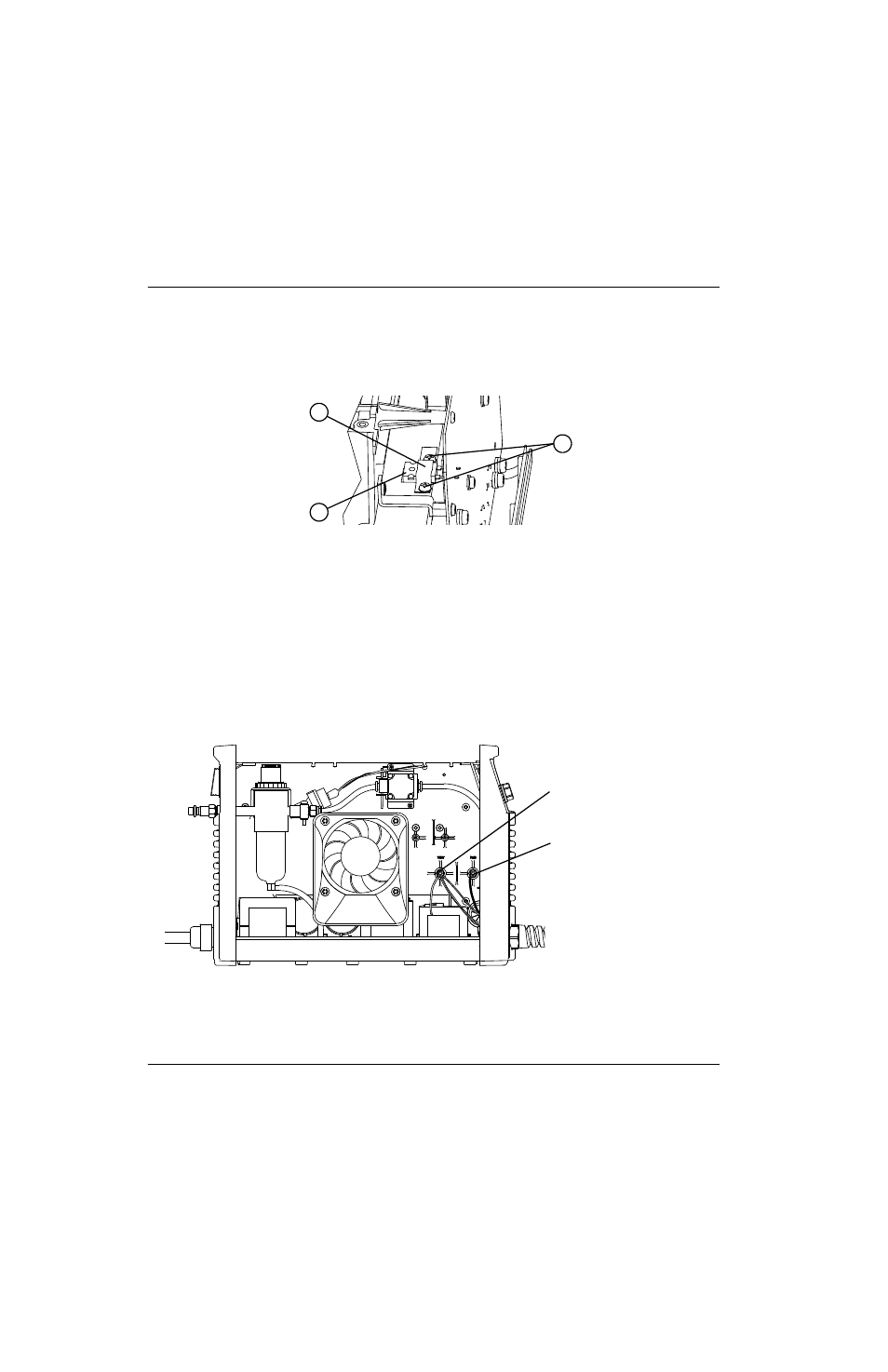

Рисунке 49
9. Отсоедините два нижних провода (оба провода белые) от выключателя источника тока.
10. Гаечным ключом 8 мм отвинтите гайки, крепящие красный и белый провода к шпилькам на стороне
вентилятора источника тока. Шпильки имеют надписи «RED» и «WHT».
11. Проложите красный и белый провод через отверстие в центральной панели источника тока.
Рисунке 50
12. На стороне силовой платы источника тока протолкните и вытащите отсоединенные провода.
13. Вытащите плату из источника тока, потянув ее прямо наружу, и отложите ее.
1
2
3
1
Пружинный зажим
2
Резистор демпфера
3
Винты резистора демпфера
Белый («WHT»)
Красный («RED»)
