6 – Замена компонентов источника тока
Отсоедините и установите провод зажима заземления от теплоотвода на заднюю
панель
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
2. Отсоедините разъем от зажима заземления на задней панели. (См. Рисунке 60).
3. Отсоедините кольцевую клемму провода заземления от винта крепления провода заземления к теплоотводу.
4. Затяните кольцевую клемму нового провода заземления на теплоотводе с усилием 23,0 кг-см.
Подсоедините кольцевые клеммы других двух проводов заземления,
подключающихся к теплоотводу тем же винтом.
5. Вставьте разъем на другом конце провода в зажим заземления задней панели. (См. Рисунке 60).
6. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).

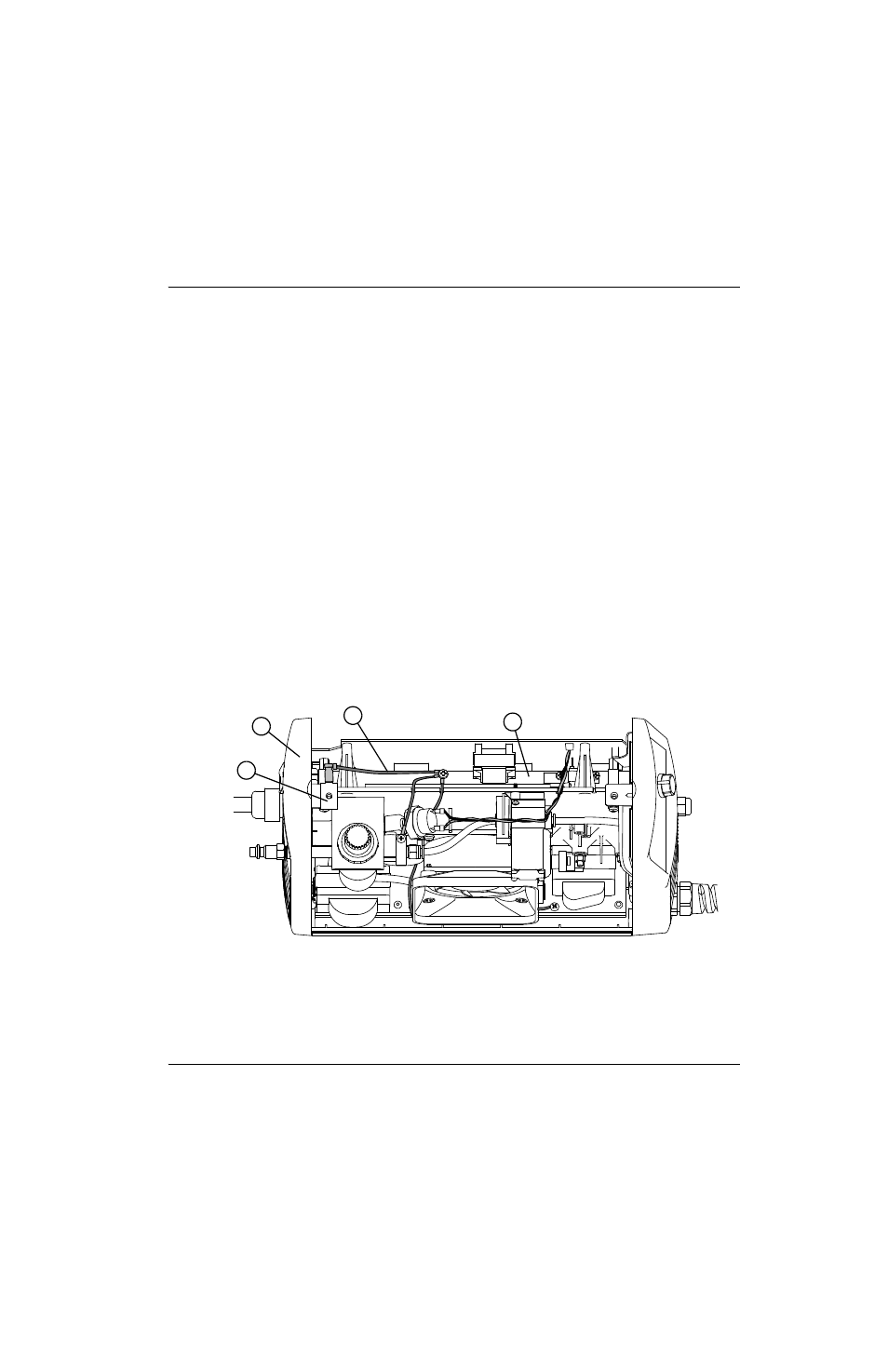

Рисунке 60
4
2
3
1
1
Провод зажима заземления от теплоотвода к
задней панели
2
Задняя панель
3
Зажим заземления задней панели
4
Теплоотвод
