8
®
Руководство пользователя Logix 510si - LGRUIM0510-00 02/09
"воздух открывает" и 20 мА для вида действия
"воздух закрывает".
• При выборе 4 мА клапан будет закрыт при
сигнале 4 мА и полностью открыт при сигнале
20 мА.
• При выборе 20 мА клапан будет закрыт при
сигнале 20 мА и полностью открыт при сигнале
4 мА.
c. Характеристики
• При выборе Linear (линейная) положение
привода соответствует перемещению штока,
прямо пропорциональному величине входного
сигнала.
• При выборе =% (равнопроцентная) реакция
привода на входной сигнал соответствует
стандартной равнопроцентной характеристике
с диапазоном регулирования 30 : 1.
d. Герметичное закрытие
• Выберите On (вкл.) для полного закрытия кла-
пана приводом при сигнале менее 1%.
• Установите переключатель в положени Off
(выкл.) для блокировки этой функции.
e. Автонастройка (Auto tune) - Этот переключатель
определяет, будет ли позиционер выполнять ав-
тонастройку при каждом нажатии кнопки Q
uick
-c
al
.
• В положении On (вкл.) вводится в действие функция
автонастройки, которая автоматически определит
настройки схемы усиления позиционера при каждом
нажатии кнопки Q
uick
-c
al
. Коэффициент усиления
можно изменить после калибровки, используя пово-
ротный переключатель G
ain
.
ПРИМЕЧАНИЕ: Отметим, что положение пере-
ключателя G
ain
указывается небольшой черной
стрелкой. Шлиц не является указателем выбранного
коэффициента усиления.
• Если переключатель G
ain
находится в положении
"E", а переключатель автонастройки в положении
On (вкл.), производится расчет стандартных па-
раметров настройки Flowserve, которые затем и
используются.
• Если переключатель G
ain
находится в положении
"D", "С", "В" или "A", а переключатель автонастрой-
ки в положении On (вкл.), будут рассчитываться
и использоваться постепенно уменьшающиеся
коэффициенты усиления.

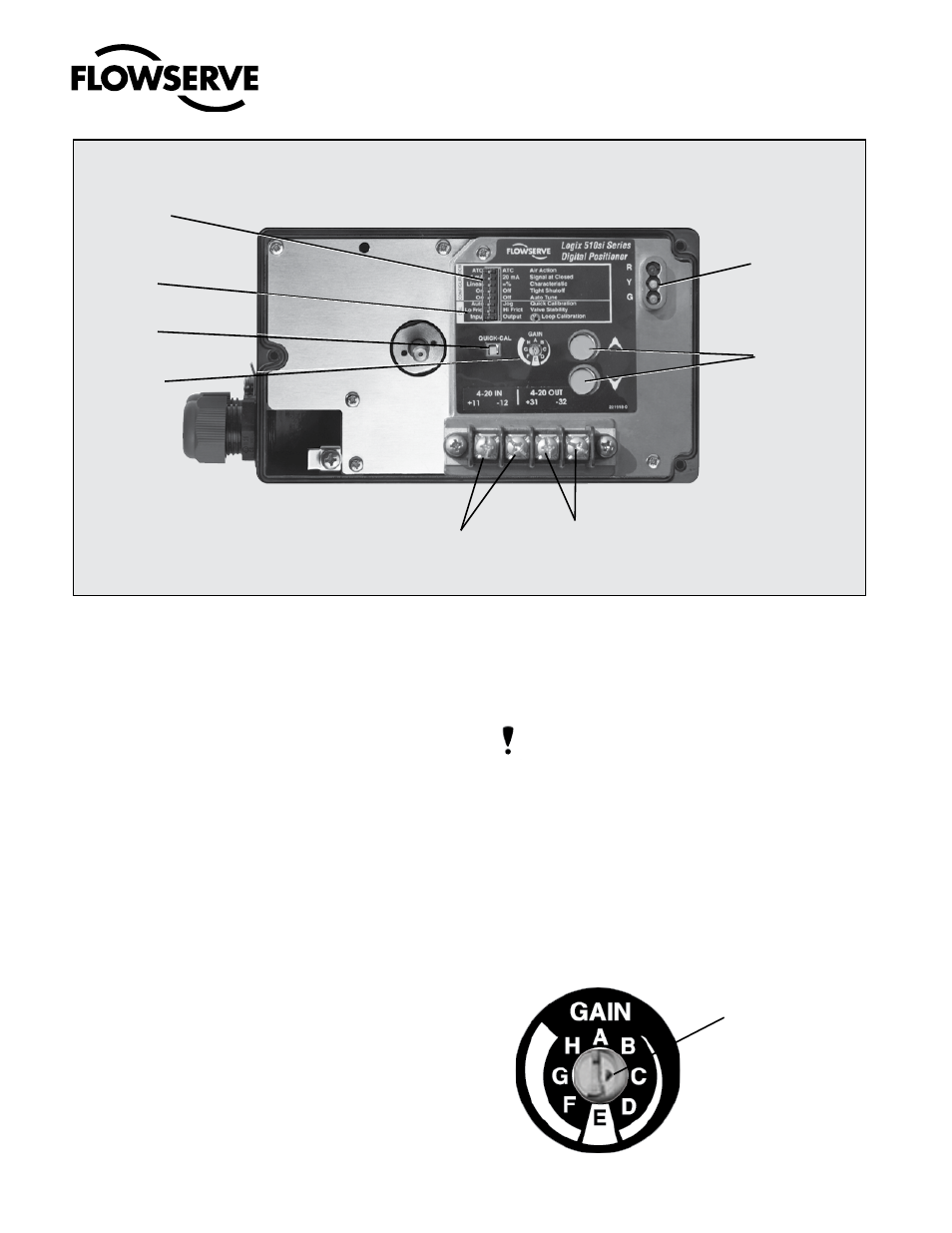

Рис. 4: Местный интерфейс позиционера Logix 510si
Переключатели для
конфигурирования
Переключатель
коэффициентов
усиления
G
ain
Вход 4 – 20 мА
Выход сигнала обратной
связи 4 – 20 мА (опция)
Кнопки
дискретной
калибровки
Светодиодные
индикаторы
состояния
Кнопка
Q
uick
-c
al
Калибровочные
переключатели
Стрелка-указатель
