Руководство пользователя Logix 510si - LGRUIM0510-00 02/09
8,51
216,18
3,94
100,00
1/4" NPT
ОДИН МАНОМЕТР
ВАРИАНТЫ ИСПОЛНЕНИЯ - “GA” (С ПЕРЕХОДНИКОМ ПОД МАНОМЕТР)
3,94
100,00
8,54
216,87
ДВА МАНОМЕТРА
1/4" NPT
ВАРИАНТЫ ИСПОЛНЕНИЯ - “GM ” (С КОЛЛЕКТОРОМ ДЛЯ ДВУХ МАНОМЕТРОВ)
3,94
100,00
2,50
63,50
1,88
47,63
6,83
173,50
5,03
127,69
ПОЛУСФЕРИЧЕСКИЙ ИНДИКАТОР
ИНДИКАТОР ПОЛОЖЕНИЯ - “D” (ПОЛУСФЕРИЧЕСКИЙ ИНДИКАТОР) ДЮЙМЫ
MM

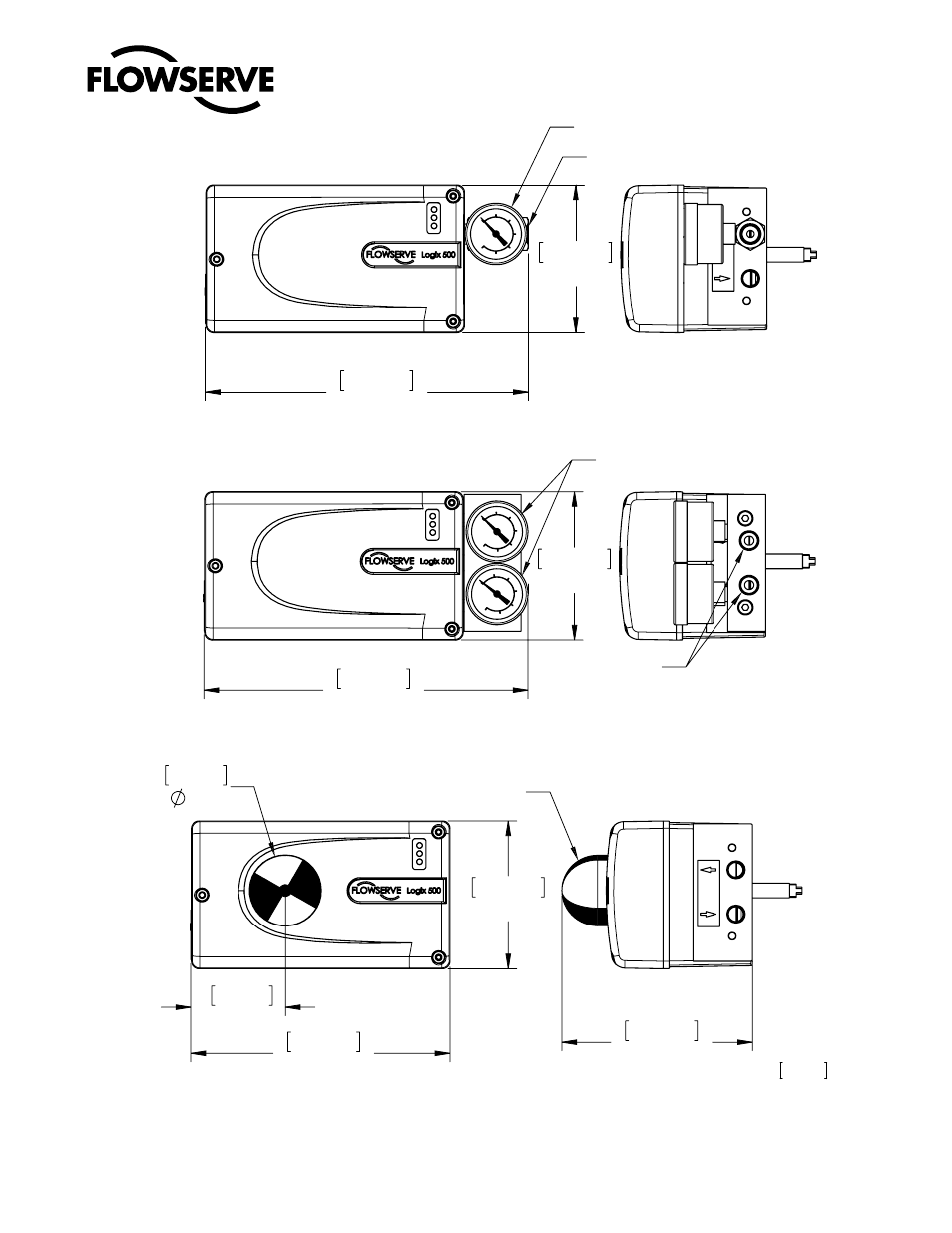

Рис. 9: Габаритные чертежи позиционера Logix 510si с разной оснасткой
