Инструкция по эксплуатации Flowserve 510si Series Digital Positione
Страница 12
12
®
Руководство пользователя Logix 510si - LGRUIM0510-00 02/09
9.
БЛОК КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ
ПРЕДУПРЕЖДЕНИЕ: Оборудование для опасных зон
устанавливается в соответствии с процедурами, ука-
занными в сертификатах соответствия. Могут также
применяться требования нормативных документов,
действующих в стране эксплуатации оборудования.
Электрическая безопасность определяется только источ-
ником питания. (Эксплуатация позиционера разрешается
только с использованием источника питания, у которого
предусмотрено ограничение выходного напряжения).
9.1
Общие сведения
Цифровой позиционер Logix 510si может оснащаться
дополнительными концевыми выключателями.
9.2
Принцип действия
Тяга / муфта перемещают лепесток в пазу концевых
выключателей LS1 или LS2. В качестве датчиков ис-
пользуются бесконтактные лепестковые выключатели,
которые срабатывают при вводе ферромагнитного тела
(лепестка) между катушками. Моменты срабатывания
устанавливаются путем регулировки положения лепестка.
9.3
Установка (рис. 5)
Блок концевых выключателей поставляется уже установ-
ленным на позиционер. Блок не подлежит модификациям
и изменениям.
Установите три разделительных винта (1) в корпус
позиционера. Установите печатную плату (2) на разде-
лительные винты (1) и закрепите ее тремя винтами (3).
Выключатели (рис. 6)
Установите лепестковый блок (4) и закрепите его вин-
тами. Схема электрического подключения приводится
на рис. 6.
ПРЕДОСТЕРЕЖЕНИЕ: Установка в опасных зонах
выполняется в соответствии со специальными
процедурами с соблюдением необходимых мер
предосторожности.
9.4
Настройка выключателей
Выключатели регулируются в следующем порядке
1. Отпустите два винта на лепестковом блоке (4),
рис. 5.
2. Установите клапан в положение, при котором
должен срабатывать первый выключатель.
3. С помощью нижнего лепестка для нижнего вы-
ключателя (LS2) установите момент его сраба-
тывания.
4. Установите клапан в положение, при котором
должен срабатывать второй выключатель (LS1).
5. С помощью второго лепестка установите момент
срабатывания этого выключателя .
6. Затяните два винта на лепестковом блоке (4),
рис. 5.
7. Проверьте срабатывание выключателей. При
необходимости повторите регулировку, выполнив
пп. 1 – 6.

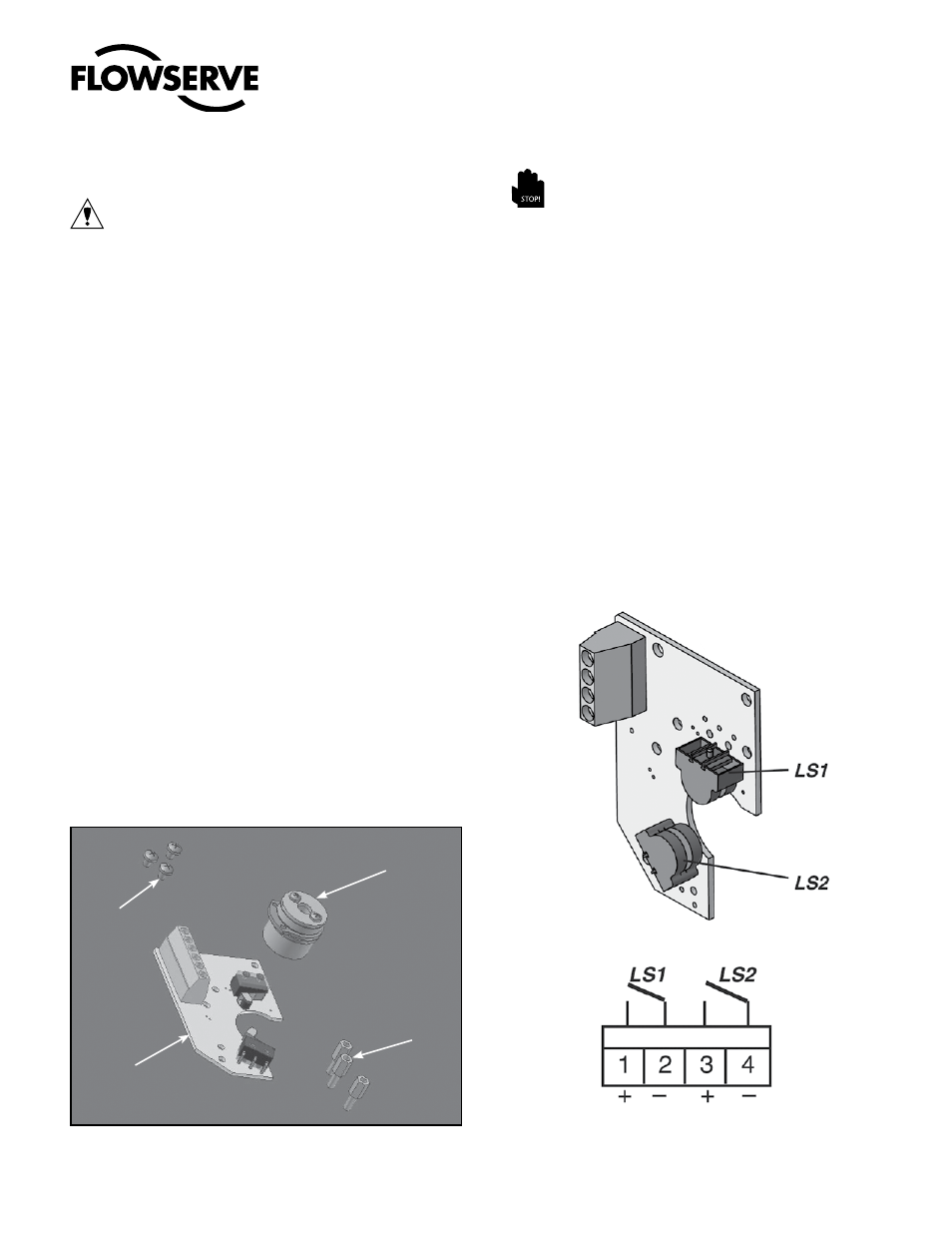

Рисунок 5. Концевые выключатели
Рисунок 6. Подключение выключателей
4
1
3
2
