Руководство пользователя - Цифровые позиционеры серии Logix ® 420 FCD LGRUIM0106-06 – 12/13
5 МОНТАЖ И УСТАНОВКА
5.1 Непосредственная установка на клапанах
Valtek GS и Flow Top
См. рис. 2: Установка на клапанах Valtek GS и Flow Top
1 Соедините штифт кулисы с кулисой. Закрепите кулису на штоке
клапана двумя винтами. См. Таблицу 10: Характеристики кулисы
и штифта кулисы клапанов FlowTop and GS для надлежащей
ориентации кулисы и штифта кулисы.
2 Установите уплотнительное кольцо привода.
3 Убедитесь в том, что резьбовая заглушка 1/16 NPT для штуцера
управления (если он имеется) удалена.
4 Установите позиционер на привод. При этом штифт кулисы должен
войти в паз рычага. Отрегулируйте положение рычага.
ПРИМЕЧАНИЕ: Для облегчения регулировки вал обратной связи
имеет зажимной механизм, позволяющий валу переходить за крайние
положения при вращении. Просто переместите рычаг в требуемое
положение.
5 Винтами закрепите позиционер на приводе.
6. Подключите регулируемы источник питающего воздуха к
соответствующему штуцеру коллектора. См. раздел 6 ТРУБНАЯ
ПРОВОДКА
7 Подключите питание к клеммам 4-20 мА. См. раздел 7,
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ.
8 Снимите главную крышку и найдите DIP-переключатели и кнопку
QUICK-CAL/ACCEPT.
9 Установите DIP-переключатели в соответствии с табличкой на
крышке главной печатной платы. См. раздел 8, ПУСК.
10 Нажмите на кнопку QUICK-CAL/ACCEPT на 3 – 4 секунды или пока
механизм позиционера не начнет перемещаться. После этого
позиционер выполнит калибровку хода.
1 ПРЕДУПРЕЖДЕНИЕ: Выполнение калибровки хода вызовет полное
перемещение штока клапана в обоих направлениях.
11 Если калибровка выполнена успешно, то светодиодные индикаторы
будут мигать в последовательности ЗЗЗЗ или ЗЗЗЖ. Затем клапан
перейдет в режим регулирования.
12 При неудачно выполненной калибровке, на что указывет мигание
индикаторов в последовательности КЗЗЖ, повторите калибровку.
Если калибровку выполнить не удалось, то это свидетельствует
о переходе вала обратной связи за крайние положения.
Отрегулируйте положение рычага так, чтобы он не доходил до
крайних положений на позиционере. Поверните вал обратной
связи так, чтобы обеспечить его свободный ход во всем диапазоне
перемещения привода. Другое решение заключается в продолжении
калибровки. При каждой попытке калибровки устанавливаются
допустимые крайние положения, поэтому в итоге калибровка будет
выполнена успешно.
1
ПРЕДУПРЕЖДЕНИЕ: Не забудьте отключить питающий воздух
перед корректировкой положения рычага.
ПРИМЕЧАНИЕ: При правильном монтаже рычаг должен
располагаться горизонтально, когда ход затвора равен 50%, и
поворачиваться на угол ±30° относительно горизонтали при
перемещении клапана в крайние положения.
ПРИМЕЧАНИЕ: TДля устранения любой нелинейности вследствие
геометрии рычажного механизма используйте функцию Linearization
(Линеаризация) на странице Custom Characterization (Пользовательская
характеристика) ПО DTM.

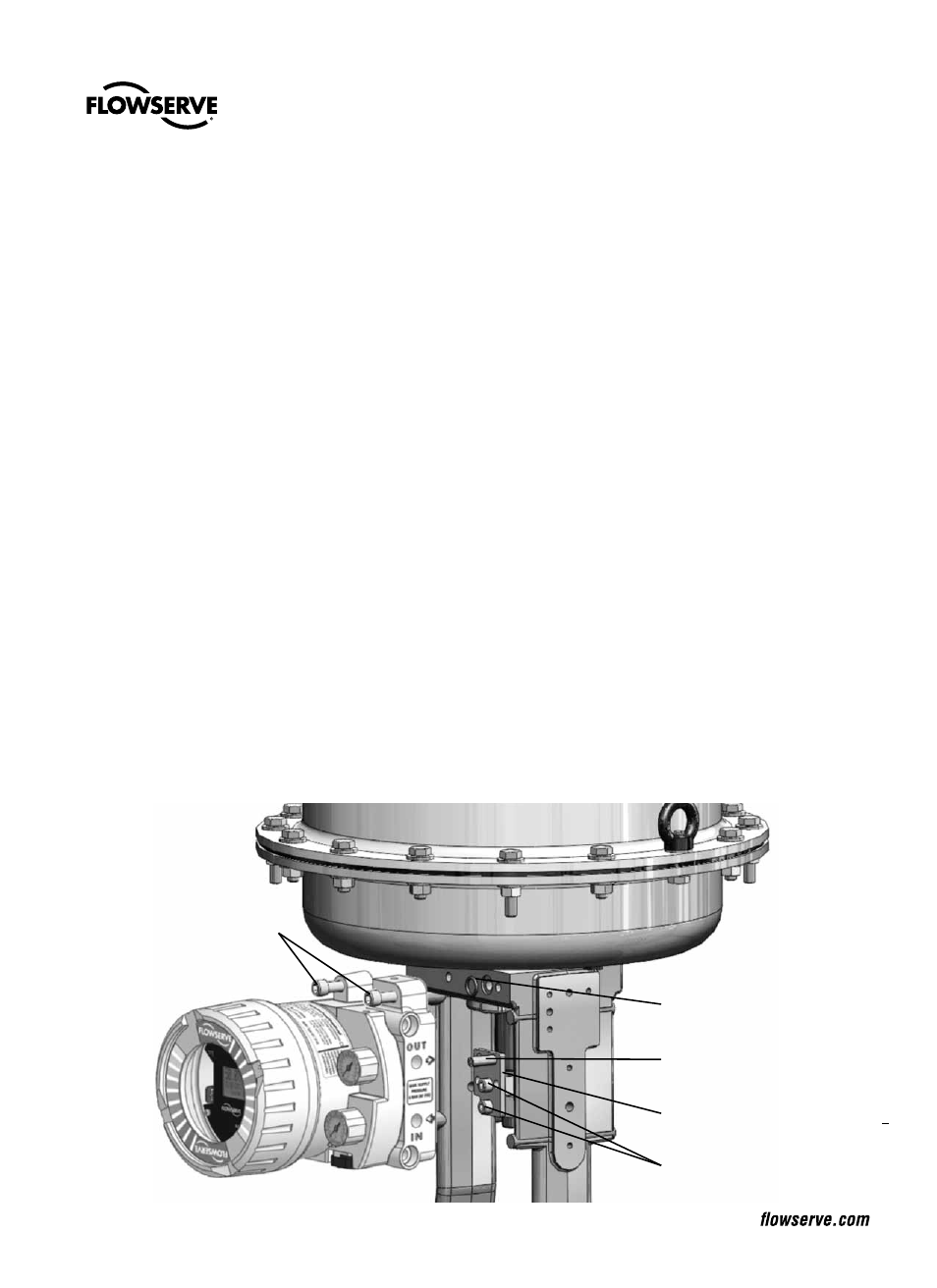

Рис. 2: Установка на клапанах Valtek GS и FlowTop
Винты крепления
на приводе
Уплотнительное
кольцо привода
Штифт кулисы
Кулиса
Винты крепления кулисы
