Таблица 10: Характеристики кулисы и штифта кулисы клапанов
FlowTop и GS
Привод
Ход (мм)
Ориентация кулисы и
штифта кулисы
127 / 252
10
127 / 252
20
502
20 или 40
5.2 Присоединение к клапанам по стандарту
NAMUR
1 Прикрепите 4 винтами монтажную плиту к позиционеру.
2 Поверните вал обратной связи так, чтобы он совместился с
соединительной втулкой привода.
ПРИМЕЧАНИЕ: Для облегчения регулировки вал обратной связи
имеет зажимной механизм, позволяющий валу переходить за крайние
положения при вращении.
3 Закрепите позиционер на приводе, используя шайбы и гайки.
4 Подключите регулируемый источник воздуха к соответствующему
штуцеру коллектора. См. раздел 6, ТРУБНАЯ ПРОВОДКА
5 Подключите питание к клеммам 4 – 20 мА. См. раздел 7,
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
6 Снимите главную крышку и найдите DIP-переключатели и кнопку
QUICK-CAL/ACCEPT.
7 Установите DIP-переключатели в соответствии с табличкой на
крышке главной печатной платы. См. раздел 8, ПУСК
8 Нажмите на кнопку QUICK-CAL/ACCEPT на 3 – 4 секунды или пока
механизм позиционера не начнет перемещаться. После этого
позиционер выполнит калибровку хода.
9 Если калибровка выполнена успешно, то светодиодные индикаторы
будут мигать в последовательности ЗЗЗЗ или ЗЗЗЖ. Затем клапан
перейдет в режим регулирования.
10 При неудачно выполненной калибровке, на что указывет мигание
индикаторов в последовательности КЗЗЖ, повторите калибровку.
Если ошибка сохраняется, отсоедините электропитание
позиционера, отсоедините линию подвода питающего воздуха и
снимите позиционер с привода. Поверните вал обратной связи
так, чтобы обеспечить его свободный ход во всем диапазоне
перемещения привода. Другое решение заключается в продолжении
калибровки. При каждой попытке калибровки устанавливаются
допустимые крайние положения, поэтому в итоге калибровка будет
выполнена успешно.
1
ПРЕДУПРЕЖДЕНИЕ: Не забудьте отключить питающий воздух
перед корректировкой положения кулисы.

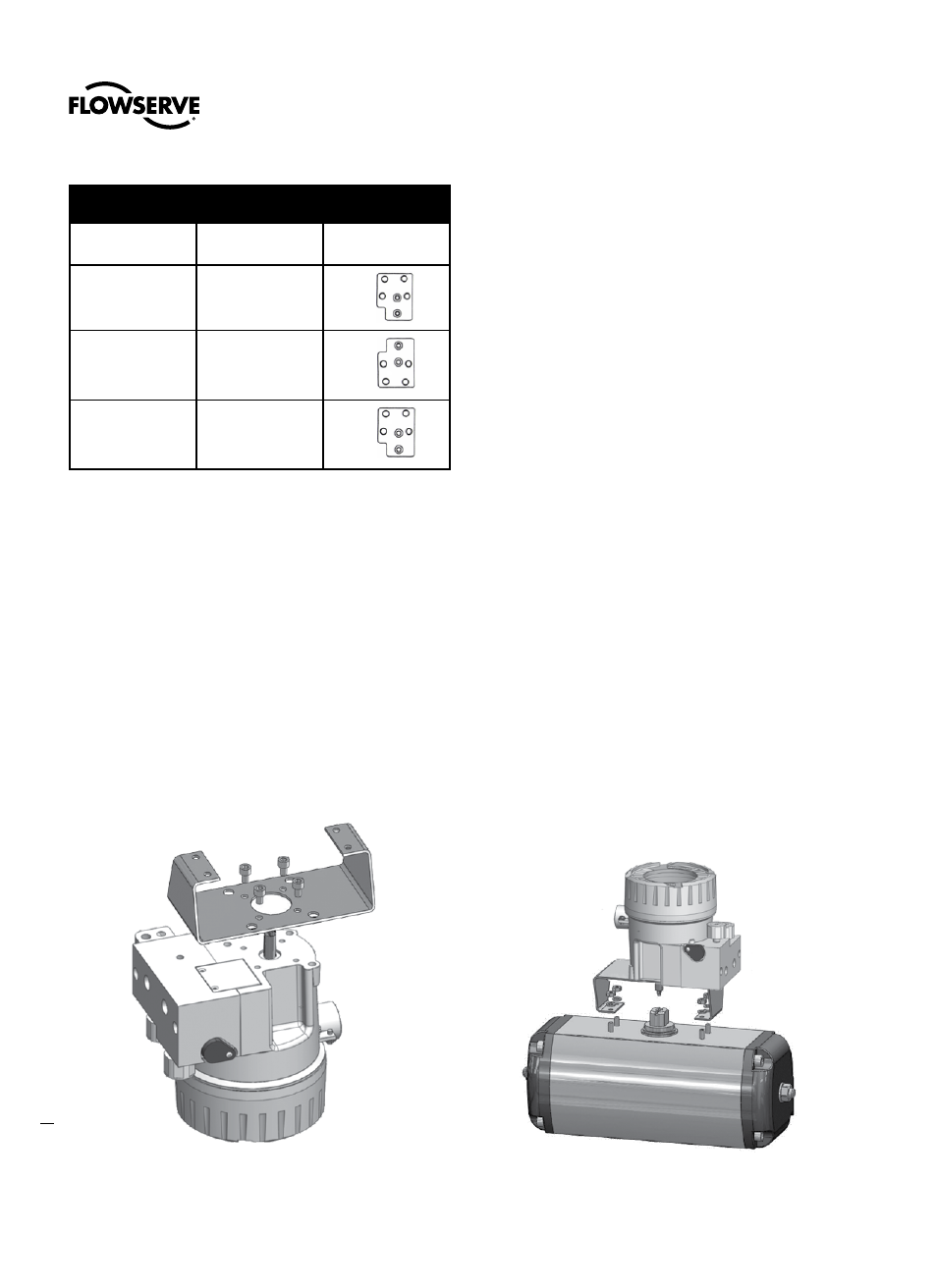

Рис. 3: Кронштейн по стандарту NAMUR
Рис. 4: Блок AutoMax
