Руководство пользователя - Цифровые позиционеры серии Logix ® 420 FCD LGRUIM0106-06 – 12/13

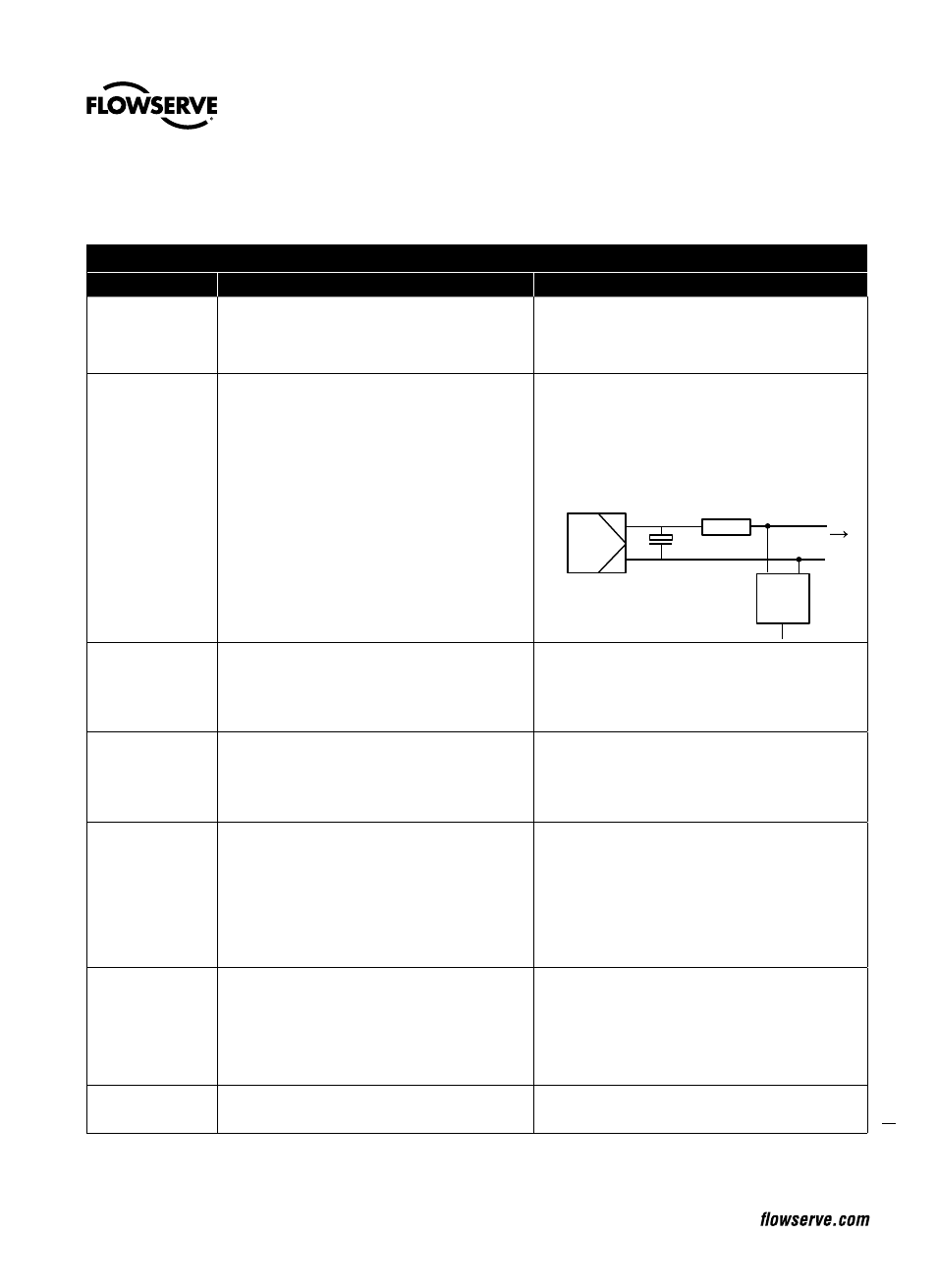

Таблица 15: Указания по поиску и устранению неисправностей
Неисправность Возможная причина Метод устранения
Не мигают светодиодные
индикаторы
1. Недостаточный ток, поступающий из источника токового
сигнала
2. Недостаточное напряжение источника токового сигнала
3. Неправильная полярность электропроводки
1. Убедитесь в том, что ток источника сигнала составляет не менее
3,8 мА.
2. Напряжение источника токового сигнала должно составлять не
менее 10 В пост. тока
3. Проверьте полярность электропроводки
Ошибка обмена данными 1. Диапазон рабочих частот источника токового сигнала не
ограничен 25 Гц
2. Длина или полное сопротивление кабеля превышают
допустимое значение
3. Недостаточная мощность для питания модема, подключенного
к порту RS-232 персонального компьютера
4. Помехи создает искробезопасный разделитель
5. Источник токового сигнала задерживает (фильтрует) сигнал
HART
1. Максимальная допустимая скорость изменения токового сигнала
составляет 924 мА/с
2. Проверьте сечение, длину и емкость кабеля. См. раздел 7,
Электрические соединения
3. Проверьте заряд аккумулятора портативного компьютера
4. Используйте разделитель, совместимый с каналом HART
5. Используя сопротивление 2500 Ом и конденсатор 22 мкФ,
соберите и установите фильтр HART в соответствии со
следующей схемой
Позиционер не
реагирует на командный
аналоговый сигнал
1. Позиционер находится в режиме использования цифрового
командного сигнала.
2. Ошибка калибровки.
1. Переключите позиционер в режим использования аналогового
сигнала, выполнив возврат источника сигнала в исходное
состояние помощью ручного коммуникатора или ПО ValveSight
DTM в соответствии с инструкцией, изложенной в разделе.
2. Проверьте код по мигающим светодиодам и исправьте ошибку
калибровки. Выполните калибровку заново.
Положение клапана
не соответствует
ожидаемому.
1. Датчик положения штока смещен на 180°
2. Не выполнена калибровка хода
3. Введена в действие функция герметичного отключения
(отсечки) по минимальному положению
4. Используется пользовательская характеристика или
программные ограничители хода
1. Переустановите датчик положения.
2. Выполните функцию QUICK-CAL
3. Проверьте установки параметров функции герметичной отсечки.
4. Проверьте пользовательскую характеристику и программные
ограничители хода
Клапан переходит в
полностью открытое
или полностью закрытое
положение и не
реагирует на командный
сигнал
1. Не выполнена калибровка хода
2. Не подключен датчик Холла внутреннего контура
3. В ПО введен неправильный вид действия
4. Неправильно выполнена трубная разводка привода.
5. Нарушение работы электропневматического преобразователя.
6. Смещение управляющего параметра внутреннего контура
слишком велико / мало.
1. Выполните калибровку хода (Quick-Cal)
2. Проверьте соединения аппаратных средств.
3. Проверьте какой вид действия установлен: воздух открывает
или воздух закрывает. Выполните калибровку заново с помощью
функции Quick-Cal.
4. Проверьте вид действия (НО или НЗ), которому соответствует
трубная разводка привода.
5. Замените электропневматический преобразователь.
6. Отрегулируйте смещение внутреннего контура. Затем проверьте
правильность работы контура управления.
Позиционер заедает
или работает в режиме
неправильных колебаний
1. Загрязнен электропневматический преобразователь.
2. Неправильно установлены параметры настройки схемы
управления.
3. Слишком большое трение в сальнике
1. Проверьте фильтрацию питающего воздуха и его соответствие
требованиям ISA-7.0.01.
2. Уменьшите коэффициент усиления пропорционального звена
3. Включите DIP-переключатель обеспечения устойчивости в
местном интерфейсе. Выполните калибровку заново. Если
проблема сохраняется, отрегулируйте диапазон изменения
давления с помощью ручного коммуникатора или ПО ValveSight.
Выполните калибровку заново.
Подсветка ЖК
дисплея мерцает или
недостаточно яркая.
1. Для подсветки используется остаточная мощность, не
использованная другими функциями.
1. Это нормальное явление. Никаких действий не требуется.
14 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
14.1 Указания по поиску и устранению неисправностей
22 мкФ 250 Ом
Система управления
Устройство
обмена
данными
по каналу
HART
К позиционеру Logix
