Руководство пользователя - Цифровые позиционеры серии Logix
®
420 FCD LGRUIM0106-06 – 12/13
12
7 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
7.1 Клеммы для подключения
.
7.2 Подключение командного входного
сигнала (4-20 мА)
Позиционер Logix 420 имеет защиту от изменения полярности; однако
перед подключением обязательно проверьте полярность подключаемой
проводки. Подключите проводку токового сигнала 4 – 20 мА к клеммам
"HART 4-20 мА INPUT" (Вход: HART / 4 – 20 мА). См. рис. 6, Схема
подключения на месте установки. В зависимости от используемого
источника тока может потребоваться фильтр для канала HART.
См. п. 14.1, Поиск и устранение неисправностей
7.2.1 Выходное напряжение источника токового
сигнала
Под выходным напряжением источника токового сигнала понимается
максимальное напряжение, которое может быть на его выходе.
Токовая петля включает в себя источник тока, сопротивление проводки,
сопротивление барьера искрозащиты (если таковой установлен)
и полное сопротивление позиционера Logix 420
Напряжение на клеммах цифрового позиционера Logix 420 должно
составлять 10,0 В пост. тока при максимальном токе в токовой петеле
Диапазон изменения рабочего тока позиционера от 3,8 до 24 мА.
Определим, будет ли входной контур поддерживать работу
цифрового позиционера Logix 420. Для этого выполним расчет
согласно Уравнению 1: Для нормальной работы напряжение на входе
позиционера Logix 420 должно превышать 10 В пост. тока. Также
см. Табл. 1, Входной сигнал.
Уравнение 1
Напряжение на входе = напряжение контроллера (при макс. токе) –
макс. ток × (R
барьера
+ R
проводов
)
Пример:
Напряжение контроллера DSC = 19 В
Макс. ток = 20 мА
R
барьера
= 300 Ом
R
проводов
= 25 Ом
Напряжение на входе = 19 В – 0,020 A × (300 Ом + 25 Ом )
Напряжение на входе = 12,5 В
Напряжение на входе, составляющее 12,5 В, превышает требуемое
напряжение 10,0 В; поэтому данная система поддерживает
работу позиционера Logix 420, имеющего эквивалентное входное
сопротивление 500 Ом при входном токовом сигнале 20 мА.
1
ПРЕДУПРЕЖДЕНИЕ: При работе с использованием входного
сигнала 4 – 20 мА обязательно предусматриваются меры для
ограничения тока. Категорически запрещается подключать
источник напряжения непосредственно к клеммам позиционера.
Это может привести к неустранимому повреждению печатной
платы.

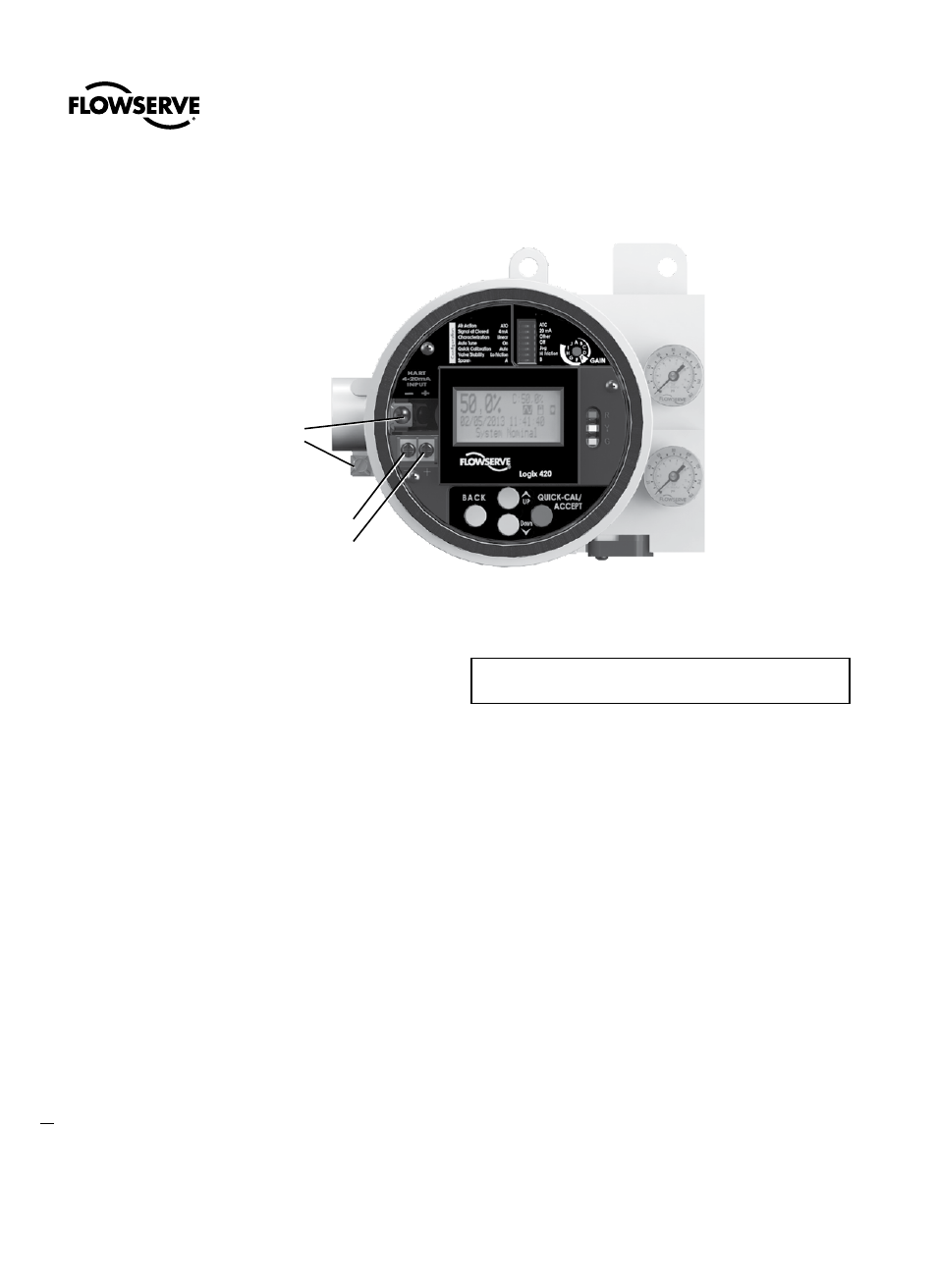

Клемма заземления корпуса
Внутренняя
Внешняя
HART, 4 – 20 мА
Вход
Вход
Рис. 6: Схема подключения
