7.2.3 Барьеры искрозащиты
При выборе барьера искрозащиты убедитесь в том, что он совместим с
протоколом HART. Хотя барьер и будет пропускать ток входного контура
и обеспечит нормальную работу позционера, он может препятствовать
обмену данными по протоколу HART при отсутствии совместимости.
7.2.4 Заземление и каналы для электропроводки
Клеммы заземления, находящиеся у вводов для подключения кабельных
каналов, используются для обеспечения требуемого надежного опорного
заземления позиционера. Эти клеммы заземления подключаются к тем
же заземлителям, как и электрокабели. Кроме того, кабельный канал
заземляется с обеих сторон.
Данное изделие имеет вводы для присоединения электрических кабелей
с внутренней резьбой 1/2" NPT. Фитинги для кабелепровода должны
соответствовать резбам в корпусе оборудования для установки.
ПРИМЕЧАНИЕ: К винту заземления запрещается подключать экран
(оплетку) сигнального кабеля. Экраны следует подключать только к
источнику сигнала.
7.2.5 Электромагнитная совместимость
Цифровой позиционер Logix 420 предназначен для работы в условиях
электромагнитных полей, обычно имеющихся на промышленных
предприятиях. Однако позиционер не должен использоваться в
условиях сильных электромагнитных полей (напряженностью свыше
10 В/м). Переносные электромагнитные устройства, например,
приемопередатчики, разрешается использовать на расстоянии не менее
30 см от позиционера.
Используйте рекомендуемые методы исполнения и экранирования
электропроводки цепей управления и передачи сигналов; проводка
цепей управления должна прокладываться на большом расстоянии
от источников сильных электромагнитных полей. Для дополнительной
защиты от электромагнитных помех можно использовать специальный
фильтр (номер детали FLOWSERVE: 10156843).
После сильного электростатического разряда рядом с позиционером
проверьте правильность его работы. В этом случае для восстановления
работоспособности может потребоваться калибровка позиционера
Logix 420.
7.3 Подключение для эксплуатации позционера с
видом взрывозащиты "искробезопасная" цепь
При подключении для эксплуатации позционера с видом взрывозащиты
"искробезопасная" цепь, см. параметры по видам взрывозащиты в
Разделе 3 СЕРТИФИКАЦИЯ ДЛЯ ОПАСНЫХ ЗОН. Если требуется
схема электрических соединений, обратитесь к вашему представителю
компании за схемой 314746 – СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ,
ЦИФРОВОЙ ПОЗИЦИОНЕР LOGIX 420.
Дисплей
Вход
4-20 мА
HART
Кнопка UP (Вверх)
Кнопка DOWN (Вниз)
Кнопка
QUICK-CAL / ACCEPT
(Move Right)
(Быстрая калибровка /
сохранить установку)
(Переместить вправо)
Светодиодные
индикаторы
состояния
Поворотный
переключатель GAIN
для изменения
коэффициента
усиления)
Переключатели
параметров конфигурации
Кнопка BACK Button (Move Left)
(НАЗАД (Переместить влево)

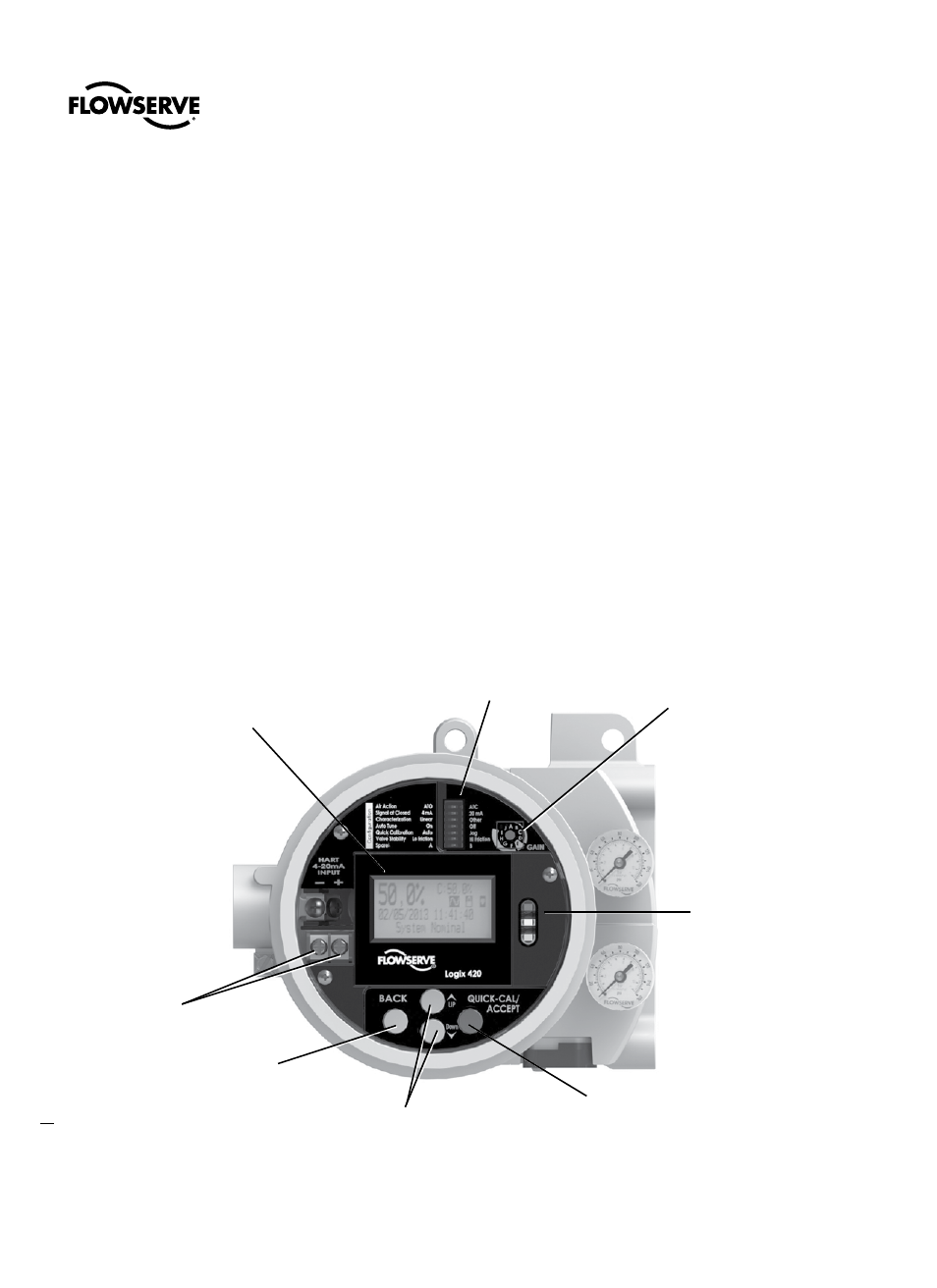

Рис. 9: Местный пользовательский интерфейс
