13 ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И РЕМОНТ
Запасные части из комплектов, перечисленных в п. 16.2, Комплекты
запасных частей, могут использоваться для замены деталей
позиционера, которая должна выполняться техником, прошедшим
подготовку по использованию позиционера и знающего правила работы
к устройствам, чувствительных к статическому заряду.
1
ПРЕДУПРЕЖДЕНИЕ: Сбросьте давление из позиционера перед
обслуживанием.
1
ПРЕДУПРЕЖДЕНИЕ: Используйте средства защиты глаз.
1 ПРЕДУПРЕЖДЕНИЕ: Работы с печатными платами
должны выполняться с соблюдением правил обращения с
устройствами, чувствительными к воздействию статического
электричества.
13.1 Плановое обслуживание
Для фильтров питающего предусматривается регулярное
профилактическое обслуживание, необходимое для поддержания
требуемого качества питающего газа. При обнаружении загрязнений
в фильтре осмотрите позиционер изнутри для выявления загрязнений.
В случае их обнаружения замените позиционер.
13.2 Требуемые инструменты и оборудование
Цифровой позиционер Logix 420 состоит из модулей, для замены
которых требуются следующие инструменты:
13.3 Замена главной платы
Демонтаж
1 Убедитесь в том, что имеется байпас для перепуска среды мимо
клапана или что клапан находится в положении, при котором
обеспечивается безопасность технологического процесса.
2 Снимите наружную крышку.
3 Отключите электропитание позиционера.
4 Снимите внутреннюю крышку, отвернув 3 крепежных винта
5 Осторожно поверните главную печатную относительно верхней
кромки, удерживая ее на месте.
6 Отсоедините кабель платы датчиков давления, кабель датчика
Холла, кабель пьезопреобразователя и кабель обратной связи.
(Плоской отверткой с узким жалом освободите фиксаторы разъемов
и затем отсоедините разъемы от главной платы. Не тяните за
кабель, так как это может привести к его повреждению).
Установка
1 Положите главную плату на основание позиционера так, чтобы
вход 4 – 20 мА находился со стороны отверстий для доступа
к электронному блоку.
2 Поверните главную плату относительно верхней кромки, удерживая
ее на месте.
3 Подключите кабель платы датчиков давления, кабель датчика
Холла, кабель обратной связи. Убедитесь в том, что фиксаторы
разъемов встали на место.
4 Положите главную плату на основание позиционера. Убедитесь
в том, что кабели не мешают работе механизма обратной связи.
Вставьте два крепежных винта.
5 Установите внутреннюю крышку и закрепите ее 6 винтами.
6 Выполните калибровку.

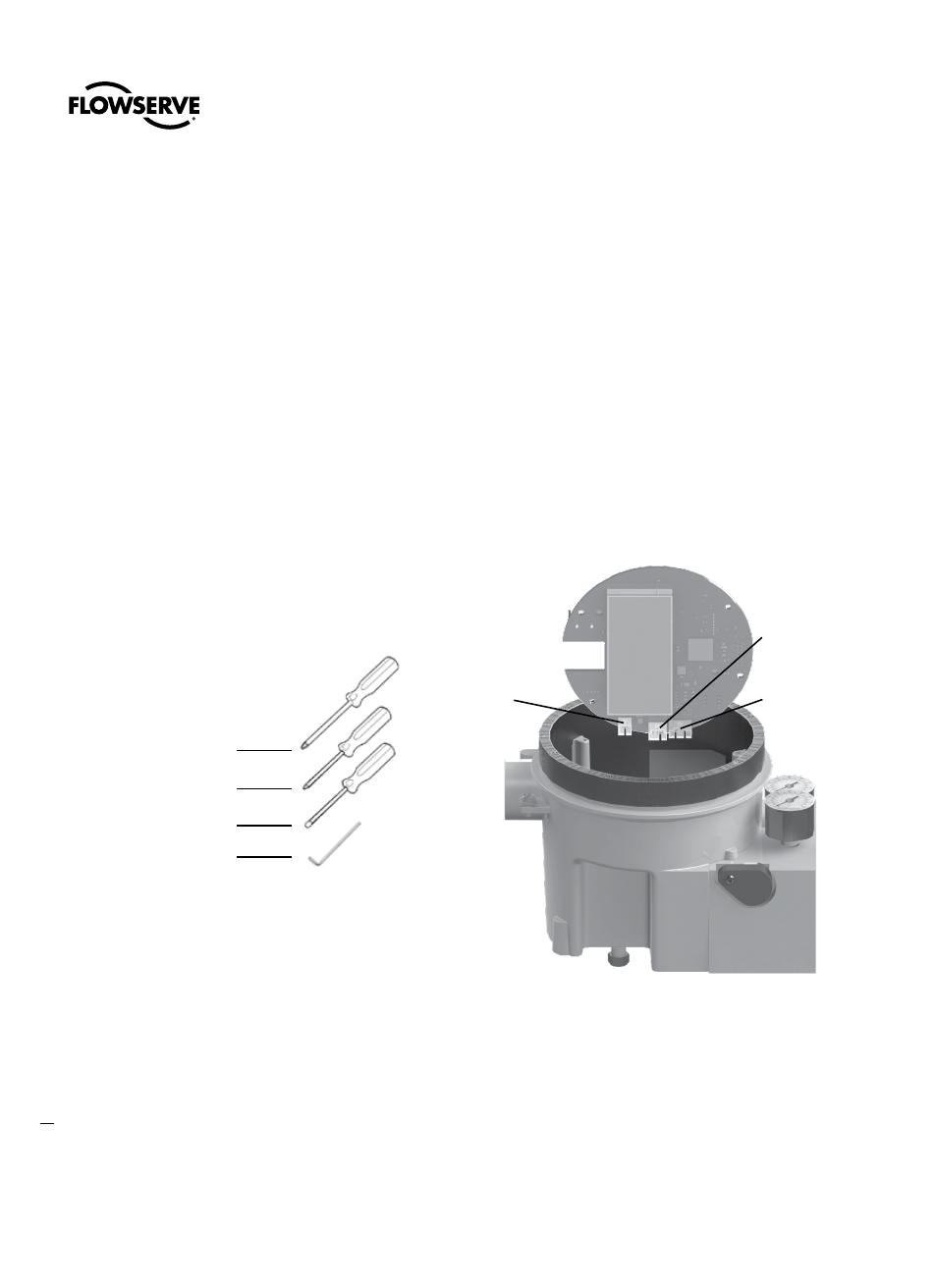

Рис. 15: Инструменты для обслуживания позиционера
Рис. 16: Разъемы главной платы
Крестообразная
отвертка №2
Крестообразная
отвертка №2
Плоская отвертка
Шестигранный
торцовый ключ 2.5 мм
Разъем
пьезо-
преобразо-
вателя
Разъем
датчика
Холла
Разъем
потенцио-
метра
обратной
связи
