Руководство пользователя - Цифровые позиционеры серии Logix
®
420 FCD LGRUIM0106-06 – 12/13
7.2.2 Требования к кабелям
Цифровой позиционер 420 использует протокол HART для обмена
данными. При обмене данными по этому протоколу цифровой сигнал
обмена накладывается на токовый сигнал 4 - 20 мА. Протокол HART
использует две частоты сигнала 1200 Гц и 2200 Гц. Для предотвращения
искажения сигнала обмена данными по протоколу HART необходимо
рассчитать предельные значения длины и емкости кабеля. Если емкость
превышает допустимую, ограничивается длина кабеля. Использование
кабелей с уменьшенной емкостью на единицу длины позволяет
увеличить длину. Помимо емкости, допустимая длина кабеля также
зависит от сопротивления сети.
Максимальная емкость сети рассчитывается по следующей формуле:
Уравнение 2
С
сети
(мкФ) ≤
650 Ом
– 0,0032
(R
барьера
+ R
проводов
+ 390 Ом)
Пример:
R
барьера
= 300 Ом (при использовании)
R
проводов
= 50 Ом
С
сети
(мкФ) ≤
650 Ом
– 0,0032 = 0,08 мкФ
(300 Ом + 50 Ом + 390 Ом)
Максимальная длина кабеля рассчитывается по формуле:
Уравнение 3
Максимальная длина кабеля =
C
сети
C
кабеля
Пример:
C
кабеля
= 72
пФ
= 0,000072
мкФ
м
м
Максимальная длина кабеля =
0,08 мкФ
0,000072 мкФ/м
Максимальная длина кабеля = 1111 мм
Для ограничения сопротивления участки длиной менее 5000 футов
(1500 м) прокладываются проводом 24 AWG. Для участков большей
длины используется провод 20 AWG.
Входной токовый сигнал контура подключается к цифровому
позиционеру Logix 420 экранированным кабелем. Экраны заземляются
только на одном конце кабеля для защиты от электрических помех
окружающей среды. Экранированный провод обычно заземляется
со стороны источника сигнала, а не у позиционера.
R
R
+
-
Источник токового
сигнала 4 – 20 мА
Провода
Источник
токового
сигнала
4 – 20 мА
Напряжение
контроллера
Ток
10 В
пост.
тока
Выходное
напряжение
источника
токового сигнала
Logix
420

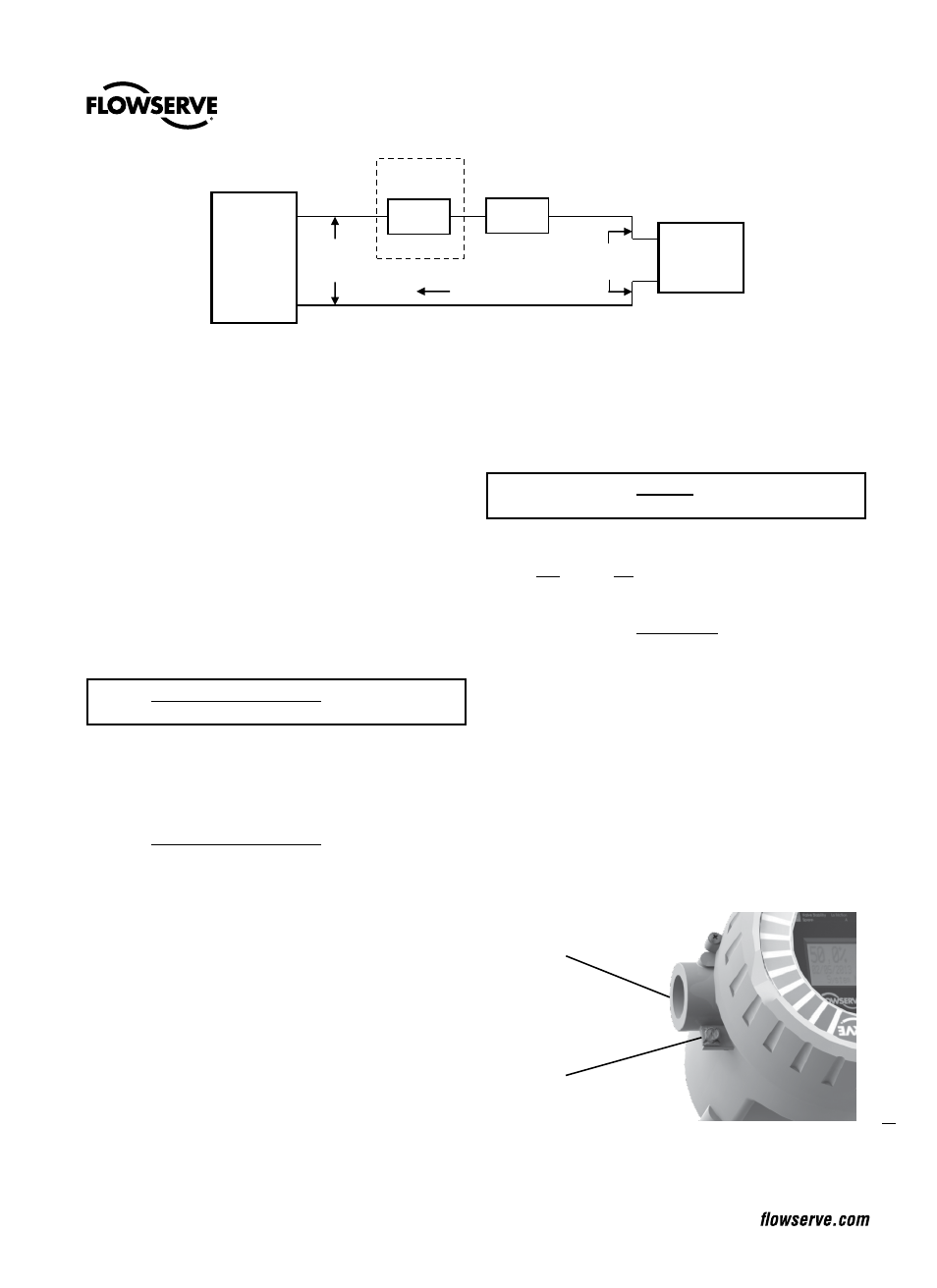

Рис. 7: Выходное напряжение источника токового сигнала
Рис. 8: Подключение электрокабеля и заземления
Ввод для
электрокабеля
Клемма
заземления
