9.5 Проверка номера версии
Номер версии программного обеспечения позиционера можно проверить
в любой момент, за исключением выполнения калибровки. Для этого
необходимо нажать и удерживать кнопку ▲. Это не изменит режима
работы, но вызовет последовательное мигание трех светодиодных
индикаторов, указывающих основной номер версии. Нажав на кнопку
▼, можно получить вариант основной версии без нарушения режима
работы. Затем определите основной номер версии и вариант основной
версии по следующей таблице.
Например, если при удерживании нажатой кнопки ▲ получена
последовательность З-З-К, а кнопки ▼ последовательность Ж-Ж-К, то
номер версии будет 2.12.
10 ФУНКЦИИ ПОЗИЦИОНЕРА
(ЖК дисплей)
Дополнительный ЖК дисплей позволяет получить разнообразную
полезную информацию и выполнить некоторые важные функции.
Информация выводится на основной экран с помощью пиктограмм
и линеек прокрутки. Кнопки со стрелками (▼ ▲ ► ◄) позволяют
переходить между пунктами меню, просмотривать подробную
информацию и выполнять часто используемые функции. .
ПРИМЕЧАНИЕ: Фоновая подсветка ЖК дисплея может менять яркость
во время использования. Это нормальный процесс. Для фоновой
подсветки используется мощность, остающаяся от исполнения других
функций. При низком токе питания (4 мА) подсветка кажется темнее.
При большом токе (20 мА) дисплей будет казаться ярче.
10.1 Главный экран
На главный экран выводятся важные параметры состояния: данные
о положении, командный сигнал, сообщения о состоянии прокрутки,
сообщения о состоянии действующих сигнализаций и пиктограммы
состояния.
10.1.1 Положение и команды
На экран обязательно выводятся данные о текущем положении затвора
клапана и командном сигнале, который был изменен в соответствии
с пропускной характеристикой, минимальное положение отсечки
или программируемые пределы, которые применялись и должны
соответствовать положению затвора.

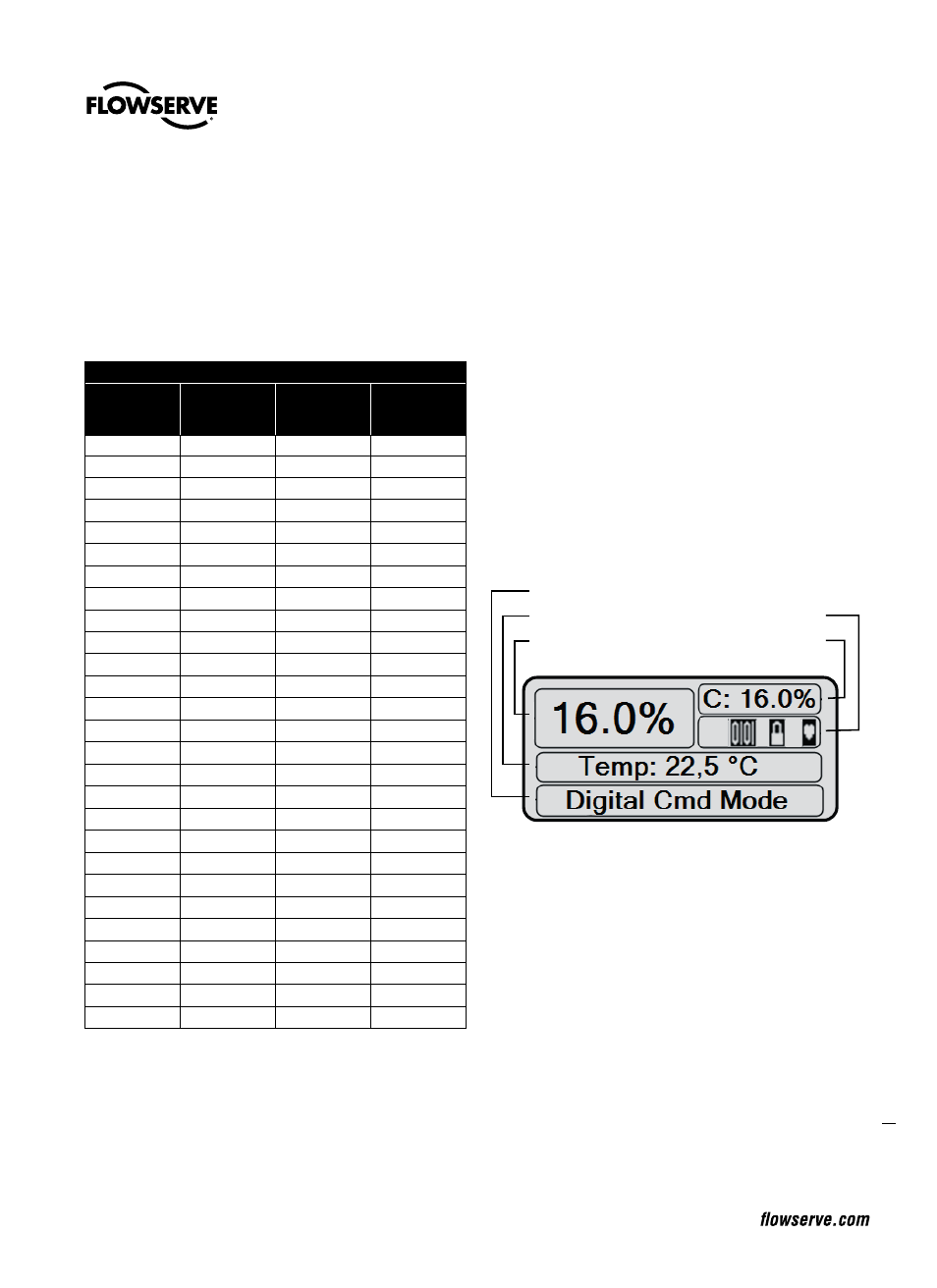

Рис. 11: Главный экран
Текущее состояние системы сигнализации
Положение
Сообщение о
состоянии прокрутки
Пиктограмма состояния
Командный сигнал
Таблица 11: Проверка номера версии
Цвет первого
мигающего
индикатора
Цвет второго
мигающего
индикатора
Цвет третьего
мигающего
индикатора
Номер
версии
З З З 0
З З Ж 1
З З К 2
З Ж З 3
З Ж Ж 4
З Ж К 5
З К З 6
З К Ж 7
З К К 8
Ж З З 9
Ж З Ж 10
Ж З К 11
Ж Ж З 12
Ж Ж Ж 13
Ж Ж К 14
Ж К З 15
Ж К Ж 16
Ж К К 17
К З З 18
К З Ж 19
К З К 20
К Ж З 21
К Ж Ж 22
К Ж К 23
К К З 24
К К Ж 25
К К К 26
