Руководство пользователя - Цифровые позиционеры серии Logix ® 420 FCD LGRUIM0106-06 – 12/13
16
характеристика, в качестве которой используется стандартная
равнопроцентная характеристика с диапазоном регулирования
30:1, обычно обеспечивающее меньшее открытие по сравнению
с открытием, соответствующему входному командному сигналу.
Другую характеристику можно выбрать с помощью меню на дисплее,
ручного коммуникатора или ПО ValveSight DTM. Для изменения
пользовательской характеристики используйте ПО DTM. Более
подробную информацию можно найти в п. 10.3.6, Параметры
конфигурации (Характеристика).
8.3.4 Переключатель автонастройки Auto Tune
Этот переключатель задает режим автонастройки позиционера во время
калибровки хода (с помощью кнопки Quick-Cal) или либо использование
уже заданных параметров настройки.
On – В положении On вводится в действие функция автонастройки,
которая автоматически определит настройки схемы усиления
позиционера, исходя из выходных характеристик позиционера,
измеренных при последнем нажатии кнопки QUICK-CAL.
Быстродействие клапана определяется этими характеристиками и
текущим положением переключателя GAIN (усиления) позиционера.
Off – При установке в это положение принудительно используется одна
из групп заводских настроек параметров настройки, определяемые
положением поворотного переключателя GAIN. Положения "B" - "J"
этого переключателя соответствуют постепенно возрастающему
коэффициенту усиления.
Более подробную информацию можно найти в п. 8.4, Калибровка хода.
ПРИМЕЧАНИЕ: Переключатель коэффициента усиления GAIN является
переключателем мгновенного действия. Это означает, что изменение
положения этого переключателя во время нормальной работы
позиционера приводит к немедленному изменению коэффициента
усиления и параметров настройки независимо от положения
переключателя автонастройки Auto Tune.
8.3.5 Переключатель быстрой калибровки
Этот переключатель имеет положения Auto и Jog.
Auto – Установите переключатель в положение Auto, если клапан с
приводом имеет внутренний ограничитель хода открытия, который
обычно предусмотрен в большинстве клапанов. При калибровке хода
(с помощью кнопки Quick-Cal) в режиме Auto позиционер полностью
закроет клапан и присвоит этому положению ход 0%; после этого
позиционер откроет клапан и присвоит этому положению ход 100%.,
Jog – Установите переключатель в положение Jog, если клапан с
приводом не имеет механического ограничителя хода открытия и
необходимо установить открытое положение вручную. При калибровке
хода (с помощью кнопки Quick-Cal) в режиме Jog позиционер полностью
закроет клапан и присвоит этому положению ход 0%; затем позиционер
будет ждать до тех пор, пока пользователь не установит затвор клапана
в полностью открытое положение 100% с помощью кнопок дискретного
перемещения ▲и ▼. Нажмите на кнопку ►ACCEPT/QUICK-CAL для
сохранения установленного значения 100%.
Более подробную информацию можно найти в разделе 8.4,
КАЛИБРОВКА ХОДА.
8.3.6 Переключатель алгоритмов управления
Этот переключатель изменяет алгоритм управления позиционером
применительно к регулирующим клапанам с низким трением или
автоматической арматуре с высокими силами трения.
Lo frict – Установка в это положение оптимизирует реакцию позиционера
при управлении высокоэффективной регулирующей арматурой с
пониженными силами трения, действующими на шток. При этом в
большинстве случаев обеспечивается оптимальное быстродействие для
большинства регулирующих клапанов с низким трением.
Hi frict – Установка переключателя в это положение оптимизирует
реакцию привода и арматуры, в которых действуют высокие
силы трения. При этом быстродействие незначительно падает и
ограничивается количество операций пуска-останова, имеющих место
при перемещении затворов арматуры, на шток которой действуют
высокие силы трения. Более подробную информацию можно найти
в п. 10.3.7 Конфигурирование (Регулирование давления).
8.3.7 Резервный выключатель
Если в закупаемом позиционере предусмотрены специальные
дополнительные функции, они могут выполняться с помощью
этого переключателя. Более подробную информацию можно найти
в документации, прилагаемой к позиционеру.
8.4 Калибровка хода
Кнопка ►ACCEPT/QUICK-CAL использует для выполнения
автоматической калибровки хода. В ходе калибровки определяются
закрытое (0%) и открытое (100%) положения клапана и считывается
информация о быстродействии клапана (например, длительность
хода) для определения коэффициентов усиления, которые затем
устанавливаются автоматически. После выполнения калибровки хода
позиционер готов к управлению клапаном.
Для использования кнопки Quick-Cal вначале установите Переключатель
режимов быстрой калибровки (Quick Calibration) в положение Auto
или Jog (чтобу вручную отрегулировать крайние положения хода)в
зависимости от конкретной ситуации. Для начала калибровки нажмите
и удерживайте нажатой кнопку ►ACCEPT/QUICK-CAL в течение
примерно 3 с. Это приведет к началу автоматической калибровки хода.
Во время калибровки светодиодные индикаторы будут мигать в разной

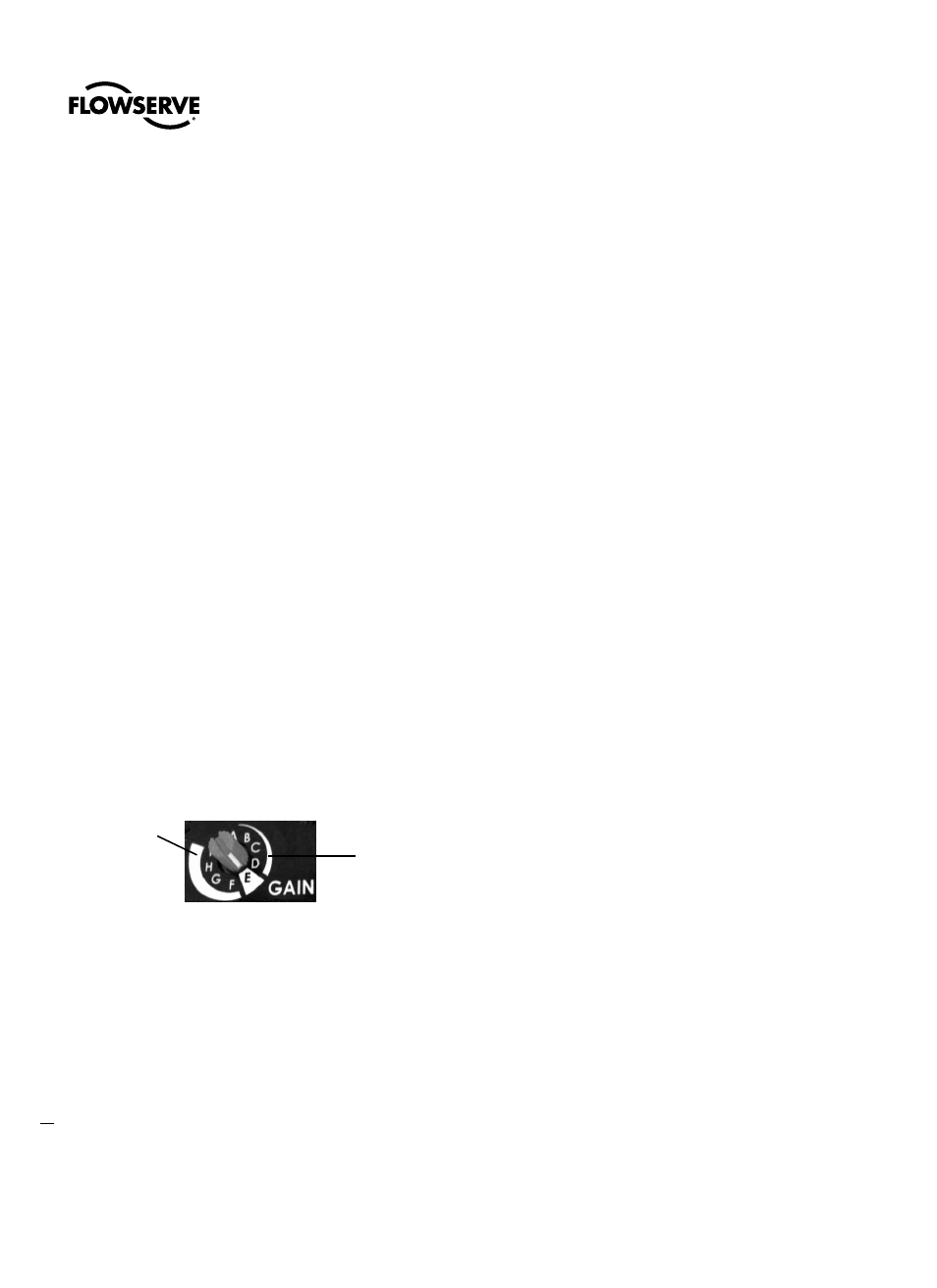

Рис. 10: Поворотный переключатель GAIN
(регулировка коэффициента усиления)
Увеличение
быстродействия
Повышение
устойчивости
