15 РАЗМЕРЫ ПОЗИЦИОНЕРА
15.1 Размеры позиционера

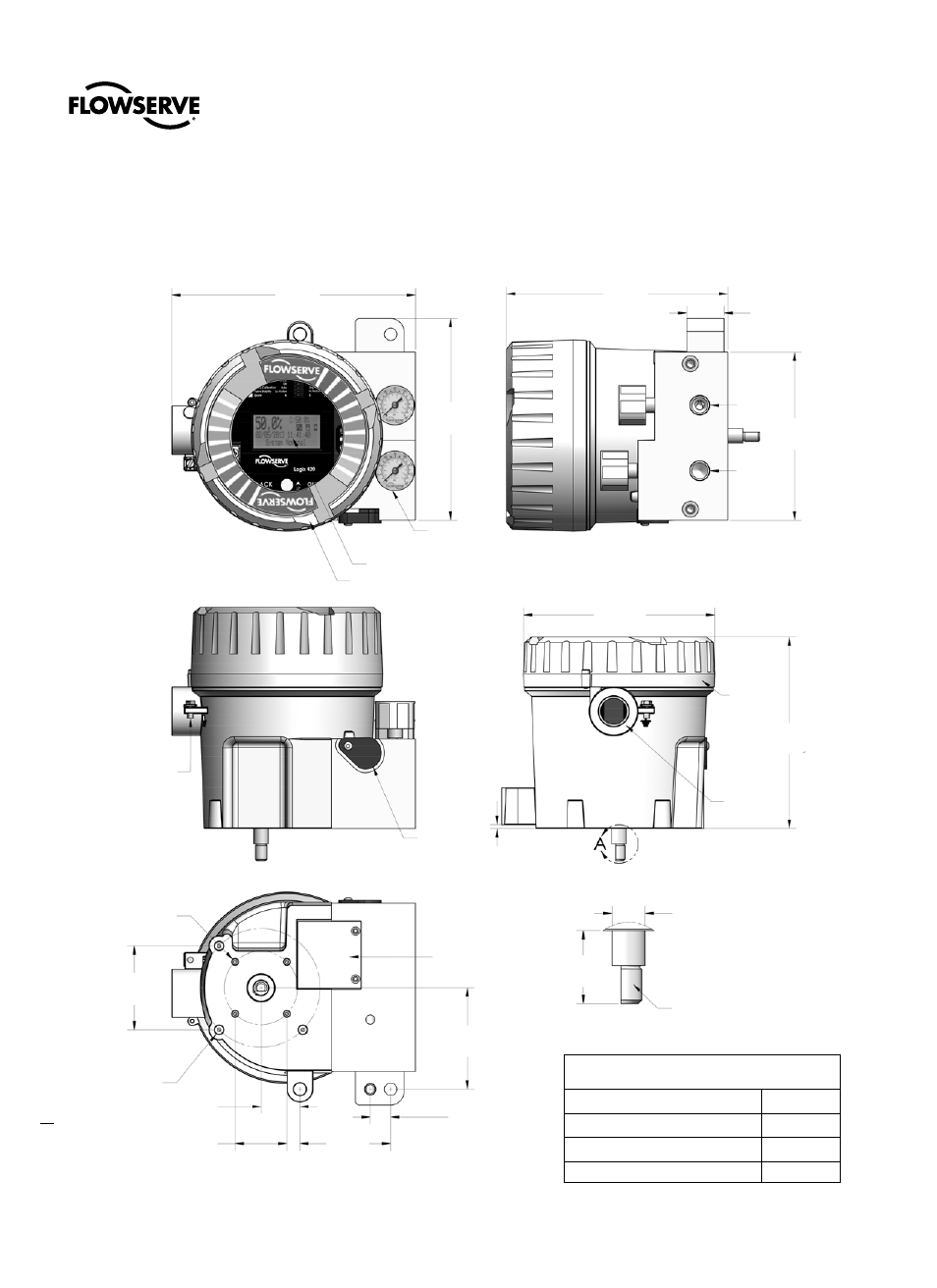

Рис. 17: Габаритные размеры
МАНОМЕТР 1 ДЮЙМ
150 ФУНТ/КВ.ДЮЙМ)
ЖК ДИСПЛЕЙ (ОПЦИЯ)
КРЫШКА ЖК ДИСПЛЕЯ (ОПЦИЯ)
ВИД СВЕРХУ
ВИД СПРАВА
ВЫХОДНОЙ
ШТУЦЕР
1/4 NPT
1/4 NPT
ПОДАЧА
ВНЕШНИЙ
ЗАЗЕМЛЯЮЩИЙ
ВИНТ
ВЫПУСК
ВИД СПЕРЕДИ
СТАНДАРТНАЯ
КРЫШКА
КАБЕЛЬНЫЙ
ВВОД 1/2 NPT
ВИД СЛЕВА
3 X M8
ИЛИ
5/16"- 18
UNC
КРЫШКА
ПНЕВМО-
РАСПРЕ-
ДЕЛИТЕЛЯ
ВИД СНИЗУ
ВАЛ С D-ОБРАЗНЫМ ХВОСТОВИКОМ – ОПЦИЯ
УЗЕЛ А
МАСШТАБ 1,5:1
мм
[дюйм]
МАССА С КРЫШКОЙ ЖК ДИСПЛЕЯ
6,85 фунт
МАССА СО СТАНДАРТНОЙ КРЫШКОЙ 5,95 фунт
ОБЪЕМ КОРПУСА
211 куб.дюйм
ФАКТИЧЕСКИЙ ОБЪЕМ
104 куб.дюйм
166,37
[6,55]
137,80
[5,43]
151,13
[5,95]
25,40
[1,00]
114,94
[4,53]
Ø 130,81
[5,15]
130,81
[5,15]
2,54
[0,10]
Ø 10,01
[0,39]
22,10
[0,87]
4 Х М6
57,15
[2,25]
26,67
[1,05]
35,41
[1,39]
61,98
[2,44]
69,24
[2,73]
13,97
[0,55]
М 8
